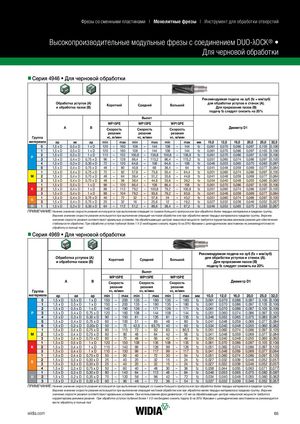

Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •

Для черновой обработки

nnСерия 4946 • Для черновой обработки

Рекомендуемая подача на зуб (fz = мм/зуб) Обработка уступов (A) для обработки уступов стенок (A).

Короткий Средний Большой

обработка пазов (B) Для прорезания пазов (B)

подачу fz следует снизить на 20% Вылет

			WP15PE	WP15PE	WP15PE
	A	B	Скорость	Скорость	Скорость	Диаметр D1
			резания	резания	резания
Группа			vc, м/мин	vc, м/мин	vc, м/мин

материала		ap	ae	ap	min		max	min		max	min		max	мм	10,0	12,0	16,0	20,0	32,0 25,0
	0	1,5 x D	0,5 x D	1 x D	120	–	160	108	–	144	108	–	144	fz	0,061	0,070	0,086	0,097	0,105 0,106
	1	1,5 x D	0,5 x D	1 x D	120	–	160	108	–	144	108	–	144	fz	0,061	0,070	0,086	0,097	0,105 0,106
	2	1,5 x D	0,5 x D	1 x D	112	–	152	100,8	–	136,8	100,8	–	136,8	fz	0,061	0,070	0,086	0,097	0,105 0,106
P
	3	1,5 x D	0,4 x D	0,75 x D	96	–	128	86,4	–	115,2	86,4	–	115,2	fz	0,051	0,060	0,074	0,086	0,097 0,105
	4	1,5 x D	0,3 x D	0,30 x D	72	–	120	64,8	–	108	64,8	–	108	fz	0,046	0,053	0,065	0,075	0,083 0,087
	5	1,5 x D	0,4 x D	0,75 x D	48	–	80	40,8	–	68	38,4	–	64	fz	0,041	0,048	0,059	0,069	0,077 0,084
	1	1,5 x D	0,4 x D	0,75 x D	72	–	92	57,6	–	73,6	50,4	–	64,4	fz	0,051	0,060	0,074	0,086	0,097 0,105
M	2	1,5 x D	0,4 x D	0,75 x D	48	–	64	38,4	–	51,2	33,6	–	44,8	fz	0,041	0,048	0,059	0,069	0,077 0,084
	3	1,5 x D	0,4 x D	0,75 x D	48	–	56	38,4	–	44,8	33,6	–	39,2	fz	0,034	0,040	0,048	0,055	0,060 0,062
	1	1,5 x D	0,5 x D	1 x D	96	–	120	86,4	–	108	86,4	–	108	fz	0,061	0,070	0,086	0,097	0,105 0,106
K	2	1,5 x D	0,4 x D	1 x D	88	–	112	79,2	–	100,8	79,2	–	100,8	fz	0,051	0,060	0,074	0,086	0,097 0,105
	3	1,5 x D	0,4 x D	1 x D	88	–	104	79,2	–	93,6	79,2	–	93,6	fz	0,041	0,048	0,059	0,069	0,077 0,084
	1	1,5 x D	0,4 x D	0,75 x D	40	–	72	32	–	57,6	24	–	43,2	fz	0,051	0,060	0,074	0,086	0,097 0,105
S
	3	1,5 x D	0,4 x D	0,75 x D	20	–	32	16	–	25,6	12	–	19,2	fz	0,027	0,032	0,039	0,046	0,052 0,057
H	1	1,5 x D	0,3 x D	0,30 x D	64	–	112	51,2	–	89,6	38,4	–	67,2	fz	0,046	0,053	0,065	0,075	0,083 0,087

ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. На обрабатывающих центрах невысокой мощности требуется корректировка режимов резания для обеспечения стабильности обработки. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%! Фрезами с цилиндрическим хвостовиком не рекомендуется вести

обработку в полный паз!

nnСерия 4969 • Для черновой обработки

	Обрабо и обраб	тка уступ отка паз	ов (A) ов (B)	Кор	от	кий	Ср	едн	ий	Бол	ьш	ой	Ре	коменд для об Д подач	уемая п работки ля прор у fz сле	одача на уступо езания дует сни	зуб (fz вистен пазов (B зить на	= мм/зу ок (A). ) 20%	б)
							В	ыле	т
				WP	15	PE	WP	15	PE	WP	15	PE
	A		B	Ско рез	ро ан	сть ия	Ско рез	ро ан	сть ия	Ско ре	ро зан	сть ия				Диамет	р D1
Группа				vc,	м/м	ин	vc,	м/м	ин	vc,	м/	мин
материала	ap	ae	ap	min		max	min		max	min		max	мм	10,0	12,0	16,0	20,0	25,0	32,0
0	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105	0,106
1	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105	0,106
2	1,5 x D	0,5 x D	1 x D	140	–	190	126	–	171	126	–	171	fz	0,061	0,070	0,086	0,097	0,105	0,106
P 3	1,5 x D	0,4 x D	0,75 x D	120	–	160	108	–	144	108	–	144	fz	0,051	0,060	0,074	0,086	0,097	0,105
4	1,5 x D	0,3 x D	0,30 x D	90	–	150	81	–	135	81	–	135	fz	0,046	0,053	0,065	0,075	0,083	0,087
5	1,5 x D	0,4 x D	0,75 x D	60	–	100	51	–	85	48	–	80	fz	0,041	0,048	0,059	0,069	0,077	0,084
6	1,5 x D	0,3 x D	0,30x D	50	–	75	42,5	–	63,75	40	–	60	fz	0,034	0,040	0,048	0,055	0,060	0,062
1	1,5 x D	0,4 x D	0,75 x D	90	–	115	72	–	92	63	–	80,5	fz	0,051	0,060	0,074	0,086	0,097	0,105
M 2	1,5 x D	0,4 x D	0,75 x D	60	–	80	48	–	64	42	–	56	fz	0,041	0,048	0,059	0,069	0,077	0,084
3	1,5 x D	0,4 x D	0,75 x D	60	–	70	48	–	56	42	–	49	fz	0,034	0,040	0,048	0,055	0,060	0,062
1	1,5 x D	0,5 x D	1 x D	120	–	150	108	–	135	108	–	135	fz	0,061	0,070	0,086	0,097	0,105	0,106
K 2	1,5 x D	0,4 x D	1 x D	110	–	140	99	–	126	99	–	126	fz	0,051	0,060	0,074	0,086	0,097	0,105
3	1,5 x D	0,4 x D	1 x D	110	–	130	99	–	117	99	–	117	fz	0,041	0,048	0,059	0,069	0,077	0,084
1	1,5 x D	0,4 x D	0,75 x D	50	–	90	40	–	72	30	–	54	fz	0,051	0,060	0,074	0,086	0,097	0,105
S 2	1,5 x D	0,3 x D	0,30 x D	25	–	40	20	–	32	15	–	24	fz	0,027	0,032	0,039	0,046	0,052	0,057
3	1,5 x D	0,3 x D	0,30 x D	25	–	40	20	–	32	15	–	24	fz	0,027	0,032	0,039	0,046	0,052	0,057
4	1,5 x D	0,3 x D	0,75 x D	50	–	60	40	–	48	30	–	36	fz	0,038	0,044	0,055	0,063	0,071	0,077
1	1,5 x D	0,3 x D	0,30 x D	80	–	140	64	–	112	48	–	84	fz	0,046	0,053	0,065	0,075	0,083	0,087
H 2	1,5 x D	0,2 x D	0,20 x D	70	–	120	56	–	96	42	–	72	fz	0,034	0,040	0,048	0,055	0,060	0,062
3	1,5 x D	0,2 x D	0,20 x D	60	–	90	48	–	72	36	–	54	fz	0,027	0,032	0,039	0,046	0,052	0,057

ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%! Фрезами с цилиндрическим хвостовиком не рекомендуется вести обработку в полный паз!
