Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •

VariMill™ / Для чистовой обработки

nnVariMill™ • Серия 4XN0

	Обрабо и обра	тка уступ ботка пазо	ов (A) в (B)	Кор WP	отк 15	ий PE	Ср В W	ед ыл P15	ний ет PE	Бо W	ль P15	шой PE		Рекомен для о под	дуемая п бработк Для про ачу fz сле	одача н и уступо резания дует сн	а зуб (fz в и стено пазов (B) изить на	= мм/зуб к (A). 20%	)
Группа	A		B	Ско рез vc,	ро ан м/м	сть ия ин	Ск ре vc,	оро за м/	сть ния мин	Ск ре vc,	оро за м/	сть ния мин				Диаметр	D1
материала	ap	ae	ap	min		max	min		max	min		max	мм	10,0	12,0	16,0	20,0	25,0	32,0
0	1,25x D	0,5x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105	0,106
1	1,25x D	0,5x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105	0,106
2	1,25x D	0,5x D	1 x D	140	–	190	126	–	171	126	–	171	fz	0,061	0,070	0,086	0,097	0,105	0,106
P 3	1,25x D	0,5x D	1 x D	120	–	160	108	–	144	108	–	144	fz	0,051	0,060	0,074	0,086	0,097	0,105
4	1,25x D	0,5x D	0,75x D	90	–	150	81	–	135	81	–	135	fz	0,046	0,053	0,065	0,075	0,083	0,087
5	1,25x D	0,5x D	1 x D	60	–	100	51	–	85	48	–	80	fz	0,041	0,048	0,059	0,069	0,077	0,084
6	1,25x D	0,5x D	0,75x D	50	–	75	42	–	64	40	–	60	fz	0,034	0,040	0,048	0,055	0,060	0,062
1	1,25x D	0,5x D	1 x D	90	–	115	72	–	92	63	–	80	fz	0,051	0,060	0,074	0,086	0,097	0,105
M 2	1,25x D	0,5x D	1 x D	60	–	80	48	–	64	42	–	56	fz	0,041	0,048	0,059	0,069	0,077	0,084
3	1,25x D	0,5x D	1 x D	60	–	70	48	–	56	42	–	49	fz	0,034	0,040	0,048	0,055	0,060	0,062
1	1,25x D	0,5x D	1 x D	120	–	150	108	–	135	108	–	135	fz	0,061	0,070	0,086	0,097	0,105	0,106
K 2	1,25x D	0,5x D	1 x D	110	–	140	99	–	126	99	–	126	fz	0,051	0,060	0,074	0,086	0,097	0,105
3	1,25x D	0,5x D	1 x D	110	–	130	99	–	117	99	–	117	fz	0,041	0,048	0,059	0,069	0,077	0,084
1	1 x D	0,3x D	0,3x D	50	–	90	40	–	72	30	–	54	fz	0,051	0,060	0,074	0,086	0,097	0,105
S 2	1 x D	0,3x D	0,3x D	25	–	40	20	–	32	15	–	24	fz	0,027	0,032	0,039	0,046	0,052	0,057
3	1,25x D	0,5x D	1 x D	60	–	80	48	–	64	36	–	48	fz	0,041	0,048	0,059	0,069	0,077	0,084
4	1,25x D	0,5x D	1 x D	50	–	60	40	–	48	30	–	36	fz	0,038	0,044	0,055	0,063	0,071	0,077
H 1	1,25x D	0,5x D	0,75x D	80	–	140	64	–	112	48	–	84	fz	0,046	0,053	0,065	0,075	0,083	0,087
2	1,25x D	0,2 x D	0,5x D	70	–	120	56	–	96	42	–	72	fz	0,034	0,040	0,048	0,055	0,060	0,062

ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%!

nnСерия 4547 • Серия 4548 • Для чистовой обработки

	Обработ (	ка уступов A)	К	орот WP15	кий PE		Средн Выле WP15	ий т PE	Б W	ольш P15	ой PE		Рекоме для по	ндуемая обработ Для про дачу fz сл	подача н ки уступо резания едует сн	а зуб (fz = в и стено пазов (B) изить на	мм/зуб) к (A). 20%
Группа		A	С р v	коро езан c, м/м	сть ия ин	С v	коро резан c, м/м	сть ия ин	Ск р vc	оро езан , м/м	сть ия ин				Диаметр	D1
материала	ap	ae	min		max	min		max	min		max	мм	10,0	12,0	16,0	20,0	25,0	32,0
0	1,5x D	0,05x D	150	–	200	135	–	180	135	–	180	fz	0,072	0,083	0,101	0,114	0,124	0,125
1	1,5x D	0,05x D	150	–	200	135	–	180	135	–	180	fz	0,072	0,083	0,101	0,114	0,124	0,125
2	1,5x D	0,05x D	140	–	190	126	–	171	126	–	171	fz	0,072	0,083	0,101	0,114	0,124	0,125
P 3	1,5x D	0,05x D	120	–	160	108	–	144	108	–	144	fz	0,061	0,070	0,087	0,101	0,114	0,123
4	1,5x D	0,05x D	90	–	150	81	–	135	81	–	135	fz	0,054	0,062	0,077	0,088	0,098	0,102
5	1,5x D	0,05x D	60	–	100	51	–	85	48	–	80	fz	0,048	0,056	0,070	0,081	0,091	0,099
6	1,5x D	0,05x D	50	–	75	42,5	–	63,75	40	–	60	fz	0,040	0,047	0,057	0,065	0,071	0,073
1	1,5x D	0,05x D	90	–	115	72	–	92	63	–	80,5	fz	0,061	0,070	0,087	0,101	0,114	0,123
M 2	1,5x D	0,05x D	60	–	80	48	–	64	42	–	56	fz	0,048	0,056	0,070	0,081	0,091	0,099
3	1,5x D	0,05x D	60	–	70	48	–	56	42	–	49	fz	0,040	0,047	0,057	0,065	0,071	0,073
1	1,5x D	0,05x D	120	–	150	108	–	135	108	–	135	fz	0,072	0,083	0,101	0,114	0,124	0,125
K 2	1,5x D	0,05x D	110	–	140	99	–	126	99	–	126	fz	0,061	0,070	0,087	0,101	0,114	0,123
3	1,5x D	0,05x D	110	–	130	99	–	117	99	–	117	fz	0,048	0,056	0,070	0,081	0,091	0,099
1	1,5x D	0,05x D	50	–	90	40	–	72	30	–	54	fz	0,061	0,070	0,087	0,101	0,114	0,123
2	1,5x D	0,05x D	25	–	40	20	–	32	15	–	24	fz	0,032	0,037	0,046	0,054	0,061	0,067
S 3	1,5x D	0,05x D	25	–	40	20	–	32	15	–	24	fz	0,032	0,037	0,046	0,054	0,061	0,067
4	1,5x D	0,05x D	50	–	60	40	–	48	30	–	36	fz	0,045	0,052	0,064	0,074	0,084	0,090
H 1	1,5x D	0,05x D	80	–	140	64	–	112	48	–	84	fz	0,054	0,062	0,077	0,088	0,098	0,102
2	1,5x D	0,05x D	70	–	120	56	–	96	42	–	72	fz	0,040	0,047	0,057	0,065	0,071	0,073

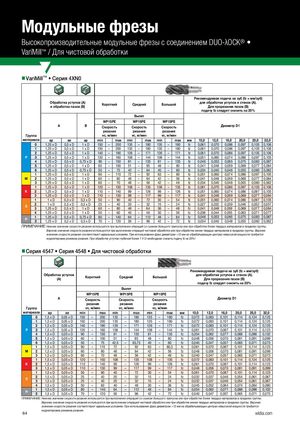

Каталог Widia достижения 2018 - страница 66
