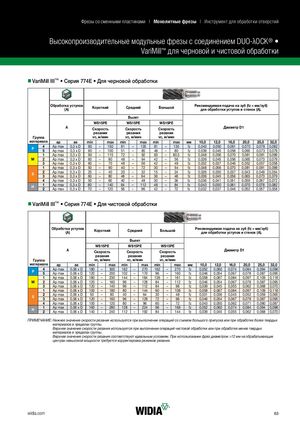

Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •
VariMill™ для черновой и чистовой обработки
nnVariMill III™ • Серия 774E • Для черновой обработки
| Обработк (A | а уступов ) | Ко | ротк | ий | Средн | ий | Бо | льш | ой | Рекомен для о | дуемая п бработк | одача н и уступо | а зуб (fz = в и стено | мм/зуб к (A). | ) | |||
| W | S15P | E | Выле WS15 | т PE | W | S15 | PE | |||||||||||
| Группа | A | Ск ре vc, | орос зан м/м | ть ия ин | С v | коро резан c, м/м | сть ия ин | Ск р vc | оро езан , м/м | сть ия ин | Диаметр | D1 | ||||||
| материала | ap | ae | min | max | min | max | min | max | мм | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | 32,0 | |||
| P 4 | Ap max | 0,3 x D | 90 | – | 150 | 81 | – | 135 | 81 | – | 135 | fz | 0,043 | 0,050 | 0,061 | 0,070 | 0,078 | 0,082 |
| 5 | Ap max | 0,3 x D | 60 | – | 100 | 51 | – | 85 | 48 | – | 80 | fz | 0,039 | 0,045 | 0,056 | 0,065 | 0,073 | 0,079 |
| 1 | Ap max | 0,3 x D | 90 | – | 115 | 72 | – | 92 | 63 | – | 80,5 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | 0,099 |
| M 2 | Ap max | 0,3 x D | 60 | – | 80 | 48 | – | 64 | 42 | – | 56 | fz | 0,039 | 0,045 | 0,056 | 0,065 | 0,073 | 0,079 |
| 3 | Ap max | 0,3 x D | 60 | – | 70 | 48 | – | 56 | 42 | – | 49 | fz | 0,032 | 0,037 | 0,046 | 0,052 | 0,057 | 0,058 |
| 1 | Ap max | 0,3 x D | 50 | – | 90 | 40 | – | 72 | 30 | – | 54 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | 0,099 |
| S 2 | Ap max | 0,3 x D | 25 | – | 40 | 20 | – | 32 | 15 | – | 24 | fz | 0,026 | 0,030 | 0,037 | 0,043 | 0,049 | 0,054 |
| 3 | Ap max | 0,3 x D | 60 | – | 80 | 48 | – | 64 | 36 | – | 48 | fz | 0,039 | 0,045 | 0,056 | 0,065 | 0,073 | 0,079 |
| 4 | Ap max | 0,3 x D | 50 | – | 60 | 40 | – | 48 | 30 | – | 36 | fz | 0,036 | 0,041 | 0,051 | 0,059 | 0,067 | 0,072 |
| H 1 | Ap max | 0,3 x D | 80 | – | 140 | 64 | – | 112 | 48 | – | 84 | fz | 0,043 | 0,050 | 0,061 | 0,070 | 0,078 | 0,082 |
| 2 | Ap max | 0,3 x D | 70 | – | 120 | 56 | – | 96 | 42 | – | 72 | fz | 0,032 | 0,037 | 0,046 | 0,052 | 0,057 | 0,058 |
nnVariMill III™ • Серия 774E • Для чистовой обработки
| Обработ ( | ка уступов A) | К W | орот S15 | кий PE | С W | редн Выл S15 | ий ет PE | Б W | ольш S15 | ой PE | Рекомен для о | дуемая п бработк | одача н и уступо | а зуб (fz = в и стено | мм/зуб к (A). | ) | ||
| Группа | A | С р vc | коро езан , м/ | сть ия мин | С р vc | коро езан , м/ | сть ия мин | С р vc | коро езан , м/ | сть ия мин | Диаметр | D1 | ||||||
| материала | ap | ae | min | max | min | max | min | max | мм | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | 32,0 | |||
| P 4 | Ap max | 0,06 x D | 180 | – | 300 | 162 | – | 270 | 162 | – | 270 | fz | 0,052 | 0,060 | 0,074 | 0,084 | 0,094 | 0,098 |
| 5 | Ap max | 0,06 x D | 120 | – | 200 | 102 | – | 170 | 96 | – | 160 | fz | 0,046 | 0,054 | 0,067 | 0,078 | 0,087 | 0,095 |
| 1 | Ap max | 0,06 x D | 180 | – | 230 | 144 | – | 184 | 126 | – | 161 | fz | 0,058 | 0,067 | 0,084 | 0,097 | 0,109 | 0,118 |
| M 2 | Ap max | 0,06 x D | 120 | – | 160 | 96 | – | 128 | 84 | – | 112 | fz | 0,046 | 0,054 | 0,067 | 0,078 | 0,087 | 0,095 |
| 3 | Ap max | 0,06 x D | 120 | – | 140 | 96 | – | 112 | 84 | – | 98 | fz | 0,039 | 0,045 | 0,055 | 0,062 | 0,068 | 0,070 |
| 1 | Ap max | 0,06 x D | 100 | – | 180 | 80 | – | 144 | 60 | – | 108 | fz | 0,058 | 0,067 | 0,084 | 0,097 | 0,109 | 0,118 |
| S 2 | Ap max | 0,06 x D | 50 | – | 80 | 40 | – | 64 | 30 | – | 48 | fz | 0,031 | 0,036 | 0,045 | 0,052 | 0,059 | 0,065 |
| 3 | Ap max | 0,06 x D | 120 | – | 160 | 96 | – | 128 | 72 | – | 96 | fz | 0,046 | 0,054 | 0,067 | 0,078 | 0,087 | 0,095 |
| 4 | Ap max | 0,06 x D | 100 | – | 120 | 80 | – | 96 | 60 | – | 72 | fz | 0,043 | 0,050 | 0,062 | 0,071 | 0,080 | 0,087 |
| H 1 | Ap max | 0,06 x D | 160 | – | 280 | 128 | – | 224 | 96 | – | 168 | fz | 0,052 | 0,060 | 0,074 | 0,084 | 0,094 | 0,098 |
| 2 | Ap max | 0,06 x D | 140 | – | 240 | 112 | – | 192 | 84 | – | 144 | fz | 0,039 | 0,045 | 0,055 | 0,062 | 0,068 | 0,070 |
ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
