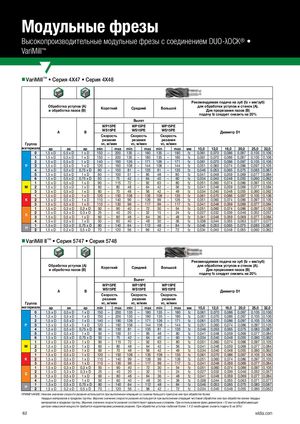

Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •

VariMill™

nnVariMill™ • Серия 4X47 • Серия 4X48

Рекомендуемая подача на зуб (fz = мм/зуб)

Обработка уступов (A)	Короткий	Средний	Большой	для обработки уступов и стенок (A).
и обработка пазов (B)				Для прорезания пазов (B)
				подачу fz следует снизить на 20%
		Вылет
	WP15PE	WP15PE	WP15PE
	B A WS15PE	WS15PE	WS15PE	Диаметр D1
	Скорость	Скорость	Скорость
	резания	резания	резания
Группа	vc, м/мин	vc, м/мин	vc, м/мин

материала		ap	ae	ap	min		max	min		max	min		max	мм	10,0	12,0	16,0	20,0	32,0 25,0
	0	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105 0,106
	1	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105 0,106
	2	1,5 x D	0,5 x D	1 x D	140	–	190	126	–	171	126	–	171	fz	0,061	0,070	0,086	0,097	0,105 0,106
P	3	1,5 x D	0,5 x D	1 x D	120	–	160	108	–	144	108	–	144	fz	0,051	0,060	0,074	0,086	0,097 0,105
	4	1,5 x D	0,5 x D	0,75 x D	90	–	150	81	–	135	81	–	135	fz	0,046	0,053	0,065	0,075	0,083 0,087
	5	1,5 x D	0,5 x D	1 x D	60	–	100	51	–	85	48	–	80	fz	0,041	0,048	0,059	0,069	0,077 0,084
	6	1,5 x D	0,5 x D	0,75 x D	50	–	75	42	–	64	40	–	60	fz	0,034	0,040	0,048	0,055	0,060 0,062
	1	1,5 x D	0,5 x D	1 x D	90	–	115	72	–	92	63	–	80	fz	0,051	0,060	0,074	0,086	0,097 0,105
M	2	1,5 x D	0,5 x D	1 x D	60	–	80	48	–	64	42	–	56	fz	0,041	0,048	0,059	0,069	0,077 0,084
	3	1,5 x D	0,5 x D	1 x D	60	–	70	48	–	56	42	–	49	fz	0,034	0,040	0,048	0,055	0,060 0,062
	1	1,5 x D	0,5 x D	1 x D	120	–	150	108	–	135	108	–	135	fz	0,061	0,070	0,086	0,097	0,105 0,106
K	2	1,5 x D	0,5 x D	1 x D	110	–	140	99	–	126	99	–	126	fz	0,051	0,060	0,074	0,086	0,097 0,105
	3	1,5 x D	0,5 x D	1 x D	110	–	130	99	–	117	99	–	117	fz	0,041	0,048	0,059	0,069	0,077 0,084
	1	1,5 x D	0,3 x D	0,3 x D	50	–	90	40	–	72	30	–	54	fz	0,051	0,060	0,074	0,086	0,097 0,105
	2	1,5 x D	0,3 x D	0,3 x D	25	–	40	20	–	32	15	–	24	fz	0,027	0,032	0,039	0,046	0,052 0,057
S
	3	1,5 x D	0,5 x D	1 x D	60	–	80	48	–	64	36	–	48	fz	0,041	0,048	0,059	0,069	0,077 0,084
	4	1,5 x D	0,5 x D	1 x D	50	–	60	40	–	48	30	–	36	fz	0,038	0,044	0,055	0,063	0,071 0,077
	1	1,5 x D	0,5 x D	0,75 x D	80	–	140	64	–	112	48	–	84	fz	0,046	0,053	0,065	0,075	0,083 0,087
H
	2	1,5 x D	0,2 x D	0,5 x D	70	–	120	56	–	96	42	–	72	fz	0,034	0,040	0,048	0,055	0,060 0,062

nnVariMill II™ • Серия 5747 • Серия 5748

Рекомендуемая подача на зуб (fz = мм/зуб)

Обработка уступов (A)	Короткий	Средний	Большой	для обработки уступов и стенок (A).
и обработка пазов (B)				Для прорезания пазов (B)
				подачу fz следует снизить на 20%
		Вылет
	WP15PE	WP15PE	WP15PE
	WS15PE	WS15PE	WS15PE

A B Диаметр D1

	Скорость	Скорость	Скорость
	резания	резания	резания
Группа	vc, м/мин	vc, м/мин	vc, м/мин

материала		ap	ae	ap	min		max	min		max	min		max	мм	10,0	12,0	16,0	20,0	32,0 25,0
	0	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105 0,106
	1	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105 0,106
	2	1,5 x D	0,5 x D	1 x D	140	–	190	126	–	171	126	–	171	fz	0,061	0,070	0,086	0,097	0,105 0,106
P	3	1,5 x D	0,5 x D	1 x D	120	–	160	108	–	144	108	–	144	fz	0,051	0,060	0,074	0,086	0,097 0,105
	4	1,5 x D	0,5 x D	0,75 x D	90	–	150	81	–	135	81	–	135	fz	0,046	0,053	0,065	0,075	0,083 0,087
	5	1,5 x D	0,5 x D	1 x D	60	–	100	51	–	85	48	–	80	fz	0,041	0,048	0,059	0,069	0,077 0,084
	6	1,5 x D	0,5 x D	0,75 x D	50	–	75	42	–	64	40	–	60	fz	0,034	0,040	0,048	0,055	0,060 0,062
	1	1,5 x D	0,5 x D	1 x D	90	–	115	72	–	92	63	–	80	fz	0,051	0,060	0,074	0,086	0,097 0,105
M	2	1,5 x D	0,5 x D	1 x D	60	–	80	48	–	64	42	–	56	fz	0,041	0,048	0,059	0,069	0,077 0,084
	3	1,5 x D	0,5 x D	1 x D	60	–	70	48	–	56	42	–	49	fz	0,034	0,040	0,048	0,055	0,060 0,062
	1	1,5 x D	0,5 x D	1 x D	120	–	150	108	–	135	108	–	135	fz	0,061	0,070	0,086	0,097	0,105 0,106
K	2	1,5 x D	0,5 x D	1 x D	110	–	140	99	–	126	99	–	126	fz	0,051	0,060	0,074	0,086	0,097 0,105
	3	1,5 x D	0,5 x D	1 x D	110	–	130	99	–	117	99	–	117	fz	0,041	0,048	0,059	0,069	0,077 0,084
	1	1,5 x D	0,3 x D	0,3 x D	50	–	90	40	–	72	30	–	54	fz	0,051	0,060	0,074	0,086	0,097 0,105
	2	1,5 x D	0,3 x D	0,3 x D	25	–	40	20	–	32	15	–	24	fz	0,027	0,032	0,039	0,046	0,052 0,057
S
	3	1,5 x D	0,5 x D	1 x D	60	–	80	48	–	64	36	–	48	fz	0,041	0,048	0,059	0,069	0,077 0,084
	4	1,5 x D	0,5 x D	1 x D	50	–	60	40	–	48	30	–	36	fz	0,038	0,044	0,055	0,063	0,071 0,077
	1	1,5 x D	0,5 x D	0,75 x D	80	–	140	64	–	112	48	–	84	fz	0,046	0,053	0,065	0,075	0,083 0,087
H
	2	1,5 x D	0,2 x D	0,5 x D	70	–	120	56	–	96	42	–	72	fz	0,034	0,040	0,048	0,055	0,060 0,062

ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%!
