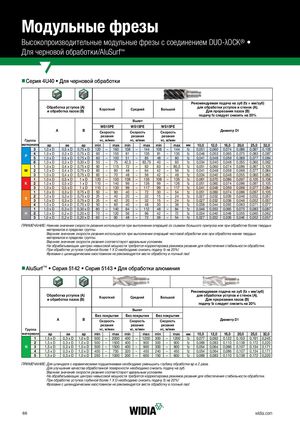

Каталог Widia достижения 2018 - страница 68
Навигация
Каталог Widia инструментальная оснастка
Каталог Widia all star 2020
Каталог Widia all star 2019
Каталог Widia достижения 2020
Каталог Widia техническое руководство по разверткам
Каталог Widia метчики и резьбофрезы 2017
Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •
Для черновой обработки/AluSurf™
nnСерия 4U40 • Для черновой обработки
Рекомендуемая подача на зуб (fz = мм/зуб) Обработка уступов (A) для обработки уступов стенок (A).
| и обработка пазов (B) Короткий | Средний | Для прорезания пазов (B) Большой |
| подачу fz следует снизить на 20% | ||
| Вылет | ||
| WS15PE | WS15PE | WS15PE |
| B A Скорость | Скорость | Диаметр D1 Скорость |
| резания | резания | резания |
| Группа vc, м/мин | vc, м/мин | vc, м/мин |
| материала | ap | ae | ap | min | max | min | max | min | max | мм | 10,0 | 12,0 | 16,0 | 20,0 | 32,0 25,0 | |||||
| 3 | 1,0 x D | 0,5 x D | 0,75 x D | 120 | – | 160 | 108 | – | 144 | 108 | – | 144 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 0,105 | ||
| 4 | 1,0 x D | 0,3 x D | 0,75 x D | 90 | – | 150 | 81 | – | 135 | 81 | – | 135 | fz | 0,046 | 0,053 | 0,065 | 0,075 | 0,083 0,087 | ||
| P | ||||||||||||||||||||
| 5 | 1,0 x D | 0,5 x D | 0,75 x D | 60 | – | 100 | 51 | – | 85 | 48 | – | 80 | fz | 0,041 | 0,048 | 0,059 | 0,069 | 0,077 0,084 | ||
| 6 | 1,0 x D | 0,3 x D | 0,30 x D | 50 | – | 75 | 42,5 | – | 63,75 | 40 | – | 60 | fz | 0,034 | 0,040 | 0,048 | 0,055 | 0,060 0,062 | ||
| 1 | 1,0 x D | 0,4 x D | 0,75 x D | 90 | – | 115 | 72 | – | 92 | 63 | – | 80,5 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 0,105 | ||
| M | 2 | 1,0 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | 48 | – | 64 | 42 | – | 56 | fz | 0,041 | 0,048 | 0,059 | 0,069 | 0,077 0,084 | |
| 3 | 1,0 x D | 0,4 x D | 0,75 x D | 60 | – | 70 | 48 | – | 56 | 42 | – | 49 | fz | 0,034 | 0,040 | 0,048 | 0,055 | 0,060 0,062 | ||
| 1 | 1,0 x D | 0,5 x D | 1 x D | 120 | – | 150 | 108 | – | 135 | 108 | – | 135 | fz | 0,061 | 0,070 | 0,086 | 0,097 | 0,105 0,106 | ||
| K | 2 | 1,0 x D | 0,5 x D | 1 x D | 110 | – | 140 | 99 | – | 126 | 99 | – | 126 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 0,105 | |
| 3 | 1,0 x D | 0,5 x D | 1 x D | 110 | – | 130 | 99 | – | 117 | 99 | – | 117 | fz | 0,041 | 0,048 | 0,059 | 0,069 | 0,077 0,084 | ||
| 1 | 1,0 x D | 0,3 x D | 0,75 x D | 50 | – | 90 | 40 | – | 72 | 30 | – | 54 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 0,105 | ||
| 2 | 1,0 x D | 0,3 x D | 0,75 x D | 25 | – | 40 | 20 | – | 32 | 15 | – | 24 | fz | 0,027 | 0,032 | 0,039 | 0,046 | 0,052 0,057 | ||
| S | ||||||||||||||||||||
| 3 | 1,0 x D | 0,3 x D | 0,75 x D | 25 | – | 40 | 20 | – | 32 | 15 | – | 24 | fz | 0,027 | 0,032 | 0,039 | 0,046 | 0,052 0,057 | ||
| 4 | 1,0 x D | 0,4 x D | 0,75 x D | 50 | – | 60 | 40 | – | 48 | 30 | – | 36 | fz | 0,038 | 0,044 | 0,055 | 0,063 | 0,071 0,077 | ||
| 1 | 1,0 x D | 0,3 x D | 0,30 x D | 80 | – | 140 | 64 | – | 112 | 48 | – | 84 | fz | 0,046 | 0,053 | 0,065 | 0,075 | 0,083 0,087 | ||
| H | 2 | 1,0 x D | 0,2 x D | 0,20 x D | 70 | – | 120 | 56 | – | 96 | 42 | – | 72 | fz | 0,034 | 0,040 | 0,048 | 0,055 | 0,060 0,062 | |
| 3 | 1,0 x D | 0,2 x D | 0,20 x D | 60 | – | 90 | 48 | – | 72 | 36 | – | 54 | fz | 0,027 | 0,032 | 0,039 | 0,046 | 0,052 0,057 |
ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
Верхнее значение скорости резания соответствуют идеальным условиям. На обрабатывающих центрах невысокой мощности требуется корректировка режимов резания для обеспечения стабильности обработки. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%! Фрезами с цилиндрическим хвостовиком не рекомендуется вести обработку в полный паз!
nnAluSurf™ • Серия 5142 • Серия 5143 • Для обработки алюминия
Рекомендуемая подача на зуб (fz = мм/зуб) Обработка уступов (A) для обработки уступов стенок (A).
| и обработка пазов (B) | Короткий | Средний | Большой | Для прорезания пазов (B) | |
| подачу fz следует снизить на 20% | |||||
| Вылет |
Без покрытия Без покрытия Без покрытия
| A | B | Скорость | Скорость | Скорость | Диаметр D1 | |
| резания | резания | резания | ||||
| Группа | vc, м/мин | vc, м/мин | vc, м/мин |
| материала | ap | ae | ap | min | max | min | max | min | max | мм | 10,0 | 12,0 | 16,0 | 20,0 | 32,0 25,0 | ||||
| 1 | 1,5 x D | 0,3 x D | 1,0 x D | 500 | – | 2000 | 400 | – | 1200 | 300 | – | 1200 | fz | 0,077 | 0,092 | 0,122 | 0,153 | 0,191 0,245 | |
| 2 | 1,5 x D | 0,3 x D | 1,0 x D | 500 | – | 1500 | 400 | – | 900 | 300 | – | 900 | fz | 0,069 | 0,083 | 0,110 | 0,138 | 0,172 0,220 | |
| N | 3 | 1,5 x D | 0,3 x D | 1,0 x D | 500 | – | 1500 | 400 | – | 900 | 300 | – | 900 | fz | 0,054 | 0,064 | 0,086 | 0,107 | 0,134 0,171 |
| 4 | 1,5 x D | 0,3 x D | 1,0 x D | 400 | – | 750 | 320 | – | 450 | 240 | – | 450 | fz | 0,054 | 0,064 | 0,086 | 0,107 | 0,134 0,171 | |
| 5 | 1,5 x D | 0,3 x D | 1,0 x D | 250 | – | 1000 | 200 | – | 600 | 150 | – | 600 | fz | 0,069 | 0,083 | 0,110 | 0,138 | 0,172 0,220 |
ПРИМЕЧАНИЕ: Для шпинделя с керамическими подшипниками необходимо уменьшить глубину обработки ap в 2 раза. Для улучшения качества обработанной поверхности необходимо снизить подачу на зуб. Верхнее значение скорости резания соответствуют идеальным условиям. На обрабатывающих центрах невысокой мощности требуется корректировка режимов резания для обеспечения стабильности обработки.
При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%! Фрезами с цилиндрическим хвостовиком не рекомендуется вести обработку в полный паз!
