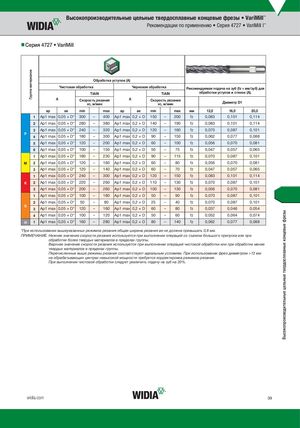

Рекомендации по применению • Серия 4727 • VariMill I™
nnСерия 4727 • VariMill
| руппа материалов | Чистовая | обработ | Обр ка TiAlN | аботка | уступов (A) | Черновая | обрабо | тка TiAlN | Рекомен | дуемая под обработки у | ача на зуб (fz = ступов и стено | мм/зуб) для к (A). | ||
| Г | A | Скоро v | сть ре c, м/м | зания ин | A | Скоро v | сть р c, м/м | езания ин | Диаметр D1 | |||||
| ap | ae | min | max | ap | ae | min | max | мм | 12,0 | 16,0 | 20,0 | |||
| 1 | Ap1 max | 0,05 × D | 300 | – | 400 | Ap1 max | 0,2 × D | 150 | – | 200 | fz | 0,083 | 0,101 | 0,114 |
| 2 | Ap1 max | 0,05 × D | 280 | – | 380 | Ap1 max | 0,2 × D | 140 | – | 190 | fz | 0,083 | 0,101 | 0,114 |
| 3 | Ap1 max | 0,05 × D | 240 | – | 320 | Ap1 max | 0,2 × D | 120 | – | 160 | fz | 0,070 | 0,087 | 0,101 |
| P 4 | Ap1 max | 0,05 × D | 180 | – | 300 | Ap1 max | 0,2 × D | 90 | – | 150 | fz | 0,062 | 0,077 | 0,088 |
| 5 | Ap1 max | 0,05 × D | 120 | – | 200 | Ap1 max | 0,2 × D | 60 | – | 100 | fz | 0,056 | 0,070 | 0,081 |
| 6 | Ap1 max | 0,05 × D | 100 | – | 150 | Ap1 max | 0,2 × D | 50 | – | 75 | fz | 0,047 | 0,057 | 0,065 |
| 1 | Ap1 max | 0,05 × D | 180 | – | 230 | Ap1 max | 0,2 × D | 90 | – | 115 | fz | 0,070 | 0,087 | 0,101 |
| M 2 | Ap1 max | 0,05 × D | 120 | – | 160 | Ap1 max | 0,2 × D | 60 | – | 80 | fz | 0,056 | 0,070 | 0,081 |
| 3 | Ap1 max | 0,05 × D | 120 | – | 140 | Ap1 max | 0,2 × D | 60 | – | 70 | fz | 0,047 | 0,057 | 0,065 |
| 1 | Ap1 max | 0,05 × D | 240 | – | 300 | Ap1 max | 0,2 × D | 120 | – | 150 | fz | 0,083 | 0,101 | 0,114 |
| K 2 | Ap1 max | 0,05 × D | 220 | – | 260 | Ap1 max | 0,2 × D | 110 | – | 130 | fz | 0,070 | 0,087 | 0,101 |
| 3 | Ap1 max | 0,05 × D | 200 | – | 260 | Ap1 max | 0,2 × D | 100 | – | 130 | fz | 0,056 | 0,070 | 0,081 |
| 1 | Ap1 max | 0,05 × D | 100 | – | 180 | Ap1 max | 0,2 × D | 50 | – | 90 | fz | 0,070 | 0,087 | 0,101 |
| 2 | Ap1 max | 0,05 × D | 50 | – | 80 | Ap1 max | 0,2 × D | 25 | – | 40 | fz | 0,070 | 0,087 | 0,101 |
| S 3 | Ap1 max | 0,05 × D | 120 | – | 160 | Ap1 max | 0,2 × D | 60 | – | 80 | fz | 0,037 | 0,046 | 0,054 |
| 4 | Ap1 max | 0,05 × D | 100 | – | 120 | Ap1 max | 0,2 × D | 50 | – | 60 | fz | 0,052 | 0,064 | 0,074 |
| H 1 | Ap1 max | 0,05 × D | 160 | – | 280 | Ap1 max | 0,2 × D | 80 | – | 140 | fz | 0,062 | 0,077 | 0,088 |
*При использовании вышеуказанных режимов резания общая ширина резания ae не должна превышать 0,8 мм. ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При выполнении чистовой обработки следует увеличить подачу на зуб на 20%.
