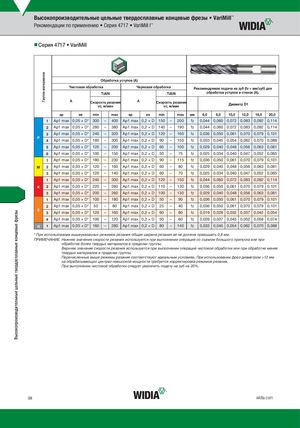

Рекомендации по применению • Серия 4717 • VariMill I ™
nnСерия 4717 • VariMill
| уппа материалов | Ч | истовая об | О работка T | бр iAl | аботка N | уступов (A) Ч | ерновая о | бработ | ка TiA | lN | Р | екоменд об | уемая по работки | дача на уступов | зуб (fz = и стено | мм/зуб к (A). | ) для |
| Гр | A | Скорос vc, | ть м/ | резания мин | A | Скоро vc | сть , м/ | резания мин | Диам | етр D1 | |||||||
| ap | ae | min | max | ap | ae | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||
| 1 | Ap1 max | 0,05 × D | 300 | – | 400 | Ap1 max | 0,2 × D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,114 |
| 2 | Ap1 max | 0,05 × D | 280 | – | 380 | Ap1 max | 0,2 × D | 140 | – | 190 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,114 |
| 3 | Ap1 max | 0,05 × D | 240 | – | 320 | Ap1 max | 0,2 × D | 120 | – | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,101 |
| P 4 | Ap1 max | 0,05 × D | 180 | – | 300 | Ap1 max | 0,2 × D | 90 | – | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,088 |
| 5 | Ap1 max | 0,05 × D | 120 | – | 200 | Ap1 max | 0,2 × D | 60 | – | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,081 |
| 6 | Ap1 max | 0,05 × D | 100 | – | 150 | Ap1 max | 0,2 × D | 50 | – | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,065 |
| 1 | Ap1 max | 0,05 × D | 180 | – | 230 | Ap1 max | 0,2 × D | 90 | – | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,101 |
| M 2 | Ap1 max | 0,05 × D | 120 | – | 160 | Ap1 max | 0,2 × D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,081 |
| 3 | Ap1 max | 0,05 × D | 120 | – | 140 | Ap1 max | 0,2 × D | 60 | – | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,065 |
| 1 | Ap1 max | 0,05 × D | 240 | – | 300 | Ap1 max | 0,2 × D | 120 | – | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,114 |
| K 2 | Ap1 max | 0,05 × D | 220 | – | 260 | Ap1 max | 0,2 × D | 110 | – | 130 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,101 |
| 3 | Ap1 max | 0,05 × D | 200 | – | 260 | Ap1 max | 0,2 × D | 100 | – | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,081 |
| 1 | Ap1 max | 0,05 × D | 100 | – | 180 | Ap1 max | 0,2 × D | 50 | – | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,101 |
| 2 | Ap1 max | 0,05 × D | 50 | – | 80 | Ap1 max | 0,2 × D | 25 | – | 40 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,101 |
| S 3 | Ap1 max | 0,05 × D | 120 | – | 160 | Ap1 max | 0,2 × D | 60 | – | 80 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,054 |
| 4 | Ap1 max | 0,05 × D | 100 | – | 120 | Ap1 max | 0,2 × D | 50 | – | 60 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,058 | 0,074 |
| H 1 | Ap1 max | 0,05 × D | 160 | – | 280 | Ap1 max | 0,2 × D | 80 | – | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,088 |
* При использовании вышеуказанных режимов резания общая ширина резания ae не должна превышать 0,8 мм. ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При выполнении чистовой обработки следует увеличить подачу на зуб на 20%.
