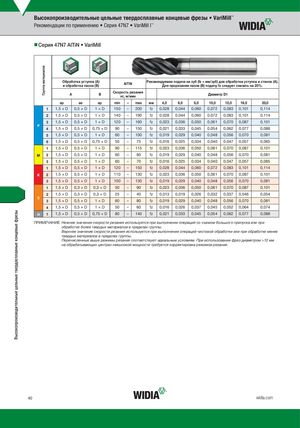

Рекомендации по применению • Серия 47N7 • VariMill I ™
nnСерия 47N7 AlTiN • VariMill
| Группа материалов | Обра и обр | ботка уступ аботка паз A | ов (A) ов (B) B | Скоро vc | AlTiN сть р , м/м | езания ин | Реко | мендуемая Для п | подача н рорезани | а зуб (fz = я пазов (B | мм/зуб) д ) подачу f Диамет | ля обраб z следует р D1 | отки уступ снизить на | ов и стенок (A). 20%. |
| ap | ae | ap | min | – | max | мм | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |
| 1 | 1,5 × D | 0,5 × D | 1 × D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 2 | 1,5 × D | 0,5 × D | 1 × D | 140 | – | 190 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 3 | 1,5 × D | 0,5 × D | 1 × D | 120 | – | 160 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| P 4 | 1,5 × D | 0,5 × D | 0,75 × D | 90 | – | 150 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 |
| 5 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 100 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 6 | 1,5 × D | 0,5 × D | 0,75 × D | 50 | – | 75 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 |
| 1 | 1,5 × D | 0,5 × D | 1 × D | 90 | – | 115 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| M 2 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 3 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 70 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 |
| 1 | 1,5 × D | 0,5 × D | 1 × D | 120 | – | 150 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| K 2 | 1,5 × D | 0,5 × D | 1 × D | 110 | – | 130 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 3 | 1,5 × D | 0,5 × D | 1 × D | 100 | – | 130 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 1 | 1,5 × D | 0,3 × D | 0,3 × D | 50 | – | 90 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 2 | 1,5 × D | 0,3 × D | 0,3 × D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 |
| S 3 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 4 | 1,5 × D | 0,5 × D | 1 × D | 50 | – | 60 | fz | 0,016 | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 |
| H 1 | 1,5 × D | 0,5 × D | 0,75 × D | 80 | – | 140 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
