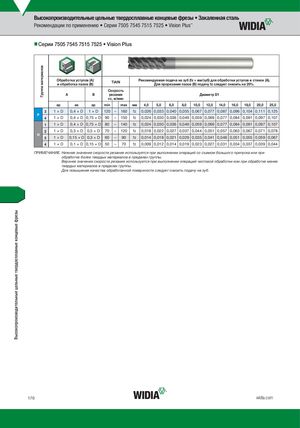

Рекомендации по применению • Серии 7505 7545 7515 7525 • Vision Plus™
nnСерии 7505 7545 7515 7525 • Vision Plus
| Обработка уступов (A) | TiAlN | Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). | |
| и обработка пазов (B) | Для прорезания пазов (B) подачу fz следует снизить на 20%. | ||
| Скорость |
| A | B | резания | Диаметр D1 |
| vc, м/мин |
| ap | ae ap | min | max | мм | 25,0 20,0 18,0 16,0 14,0 12,0 10,0 8,0 6,0 5,0 4,0 | ||||
| 3 | 1 × D | 0,4 × D | 1 × D | 120 – 160 | fz | 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125 | |||
| P | |||||||||
| 4 | 1 × D | 0,4 × D 0,75 × D 90 | – 150 | fz | 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107 | ||||
| 1 | 1 × D | 0,4 × D 0,75 × D 80 | – 140 | fz | 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107 | ||||
| 2 | 1 × D | 0,3 × D 0,5 × D | 70 | – 120 | fz | 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078 | |||
| H | |||||||||
| 3 | 1 × D | 0,15 × D 0,3 × D | 60 | – | 90 | fz | 0,014 0,018 0,021 0,029 0,035 0,041 0,046 0,051 0,055 0,059 0,067 | ||
| 4 | 1 × D | 0,1 × D 0,15 × D 50 | – | 70 | fz | 0,009 0,012 0,014 0,019 0,023 0,027 0,031 0,034 0,037 0,039 0,044 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
Для повышения качества обработанной поверхности следует снизить подачу на зуб.
