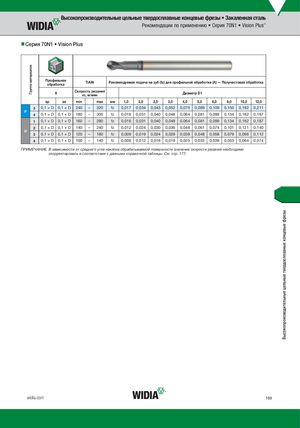

Рекомендации по применению • Серия 70N1 • Vision Plus™

nnСерия 70N1 • Vision Plus

Группа материалов	Проф обра	ильная ботка A	Скоро vc	TiAlN сть р , м/м	езания ин	Реко	мендуема	я подача	на зуб (fz	) для про	фильной Диам	обработ етр D1	ки (A) —	Получис	товая об	работка
	ap	ae	min		max	мм	1,0	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0	12,0
3	0,1 × D	0,1 × D	240	–	320	fz	0,017	0,034	0,043	0,052	0,070	0,089	0,109	0,150	0,182	0,211
P 4	0,1 × D	0,1 × D	180	–	300	fz	0,016	0,031	0,040	0,048	0,064	0,081	0,099	0,134	0,162	0,187
1	0,1 × D	0,1 × D	160	–	280	fz	0,016	0,031	0,040	0,048	0,064	0,081	0,099	0,134	0,162	0,187
2	0,1 × D	0,1 × D	140	–	240	fz	0,012	0,024	0,030	0,036	0,048	0,061	0,074	0,101	0,121	0,140
H 3	0,1 × D	0,1 × D	120	–	180	fz	0,009	0,019	0,024	0,028	0,038	0,048	0,058	0,079	0,096	0,112
4	0,1 × D	0,1 × D	100	–	140	fz	0,006	0,012	0,016	0,019	0,025	0,032	0,039	0,053	0,064	0,074

ПРИМЕЧАНИЕ. В зависимости от среднего угла наклона обрабатываемой поверхности значение скорости резания необходимо скорректировать в соответствии с данными справочной таблицы. См. стр. 177.
