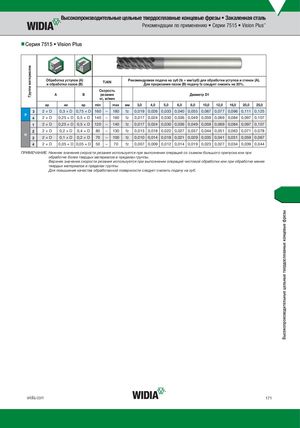

Рекомендации по применению • Серии 7515 • Vision Plus™
nnСерия 7515 • Vision Plus
| Группа материалов | Обра и обр | ботка уступ аботка пазо A | ов (A) в(B) B | T Ск ре vc, | iA ор з м | l о ан / | N сть ия мин | Ре | коменду Д | емая по ля прор | дача на езания п | зуб (fz = азов(B) | мм/зуб) подачу Диаме | для обр fz следу тр D1 | аботки ет снизи | уступов ть на 20 | и стено %. | к (A). |
| ap | ae | ap | min | max | мм | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |||
| 3 | 2 × D | 0,3 × D | 0,75 × D | 160 | – | 180 | fz | 0,019 | 0,026 | 0,033 | 0,040 | 0,055 | 0,067 | 0,077 | 0,096 | 0,111 | 0,125 | |
| P 4 | 2 × D | 0,25 × D | 0,5 × D | 140 | – | 160 | fz | 0,017 | 0,024 | 0,030 | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 | 0,107 | |
| 1 | 2 × D | 0,25 × D | 0,5 × D | 120 | – | 140 | fz | 0,017 | 0,024 | 0,030 | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 | 0,107 | |
| 2 | 2 × D | 0,2 × D | 0,4 × D | 80 | – | 130 | fz | 0,013 | 0,018 | 0,022 | 0,027 | 0,037 | 0,044 | 0,051 | 0,063 | 0,071 | 0,078 | |
| H 3 | 2 × D | 0,1 × D | 0,2 × D | 70 | – | 100 | fz | 0,010 | 0,014 | 0,018 | 0,021 | 0,029 | 0,035 | 0,041 | 0,051 | 0,059 | 0,067 | |
| 4 | 2 × D | 0,05 × D | 0,05 × D | 50 | – | 70 | fz | 0,007 | 0,009 | 0,012 | 0,014 | 0,019 | 0,023 | 0,027 | 0,034 | 0,039 | 0,044 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для повышения качества обработанной поверхности следует снизить подачу на зуб.
