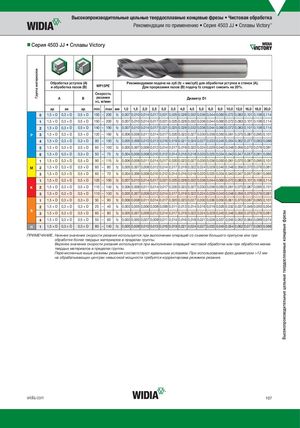

Рекомендации по применению • Серия 4503 JJ • Сплавы Victory™
nnСерия 4503 JJ • Сплавы Victory
Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
и обработка пазов (B) WP15PE Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость
A B резания Диаметр D1
vc, м/мин
| ap | ae ap | min | 8,0 10,0 12,0 16,0 18,0 20,0 6,0 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 max мм 1,0 | |
| 0 | 1,5 × D 0,3 × D | 0,5 × D | 150 – 200 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| 1 | 1,5 × D 0,3 × D | 0,5 × D | 150 – 200 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| 2 | 1,5 × D 0,3 × D | 0,5 × D | 140 – 190 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| P 3 | 1,5 × D 0,3 × D | 0,5 × D | 120 – 160 fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 | |
| 4 | 1,5 × D 0,3 × D | 0,3 × D | 90 – 150 fz 0,005 0,008 0,010 0,013 0,016 0,019 0,021 0,024 0,027 0,033 0,045 0,054 0,062 0,077 0,083 0,088 | |
| 5 | 1,5 × D 0,3 × D | 0,5 × D | 60 – 100 fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 6 | 1,5 × D 0,3 × D | 0,3 × D | 50 – 75 | fz 0,004 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,025 0,034 0,040 0,047 0,057 0,061 0,065 |
| 1 | 1,5 × D 0,3 × D | 0,5 × D | 90 – 115 fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 | |
| M 2 | 1,5 × D 0,3 × D | 0,5 × D | 60 – 80 | fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 |
| 3 | 1,5 × D 0,3 × D | 0,5 × D | 60 – 70 | fz 0,004 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,025 0,034 0,040 0,047 0,057 0,061 0,065 |
| 1 | 1,5 × D 0,3 × D | 0,5 × D | 120 – 150 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| K 2 | 1,5 × D 0,3 × D | 0,5 × D | 110 – 140 fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 | |
| 3 | 1,5 × D 0,3 × D | 0,5 × D | 110 – 130 fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 1 | 1,5 × D 0,3 × D | 0,3 × D | 50 – 90 | fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 |
| 2 | 1,5 × D 0,3 × D | 0,3 × D | 25 – 40 | fz 0,003 0,005 0,006 0,008 0,009 0,011 0,013 0,014 0,016 0,019 0,026 0,032 0,037 0,046 0,050 0,054 |
S
| 3 | 1,5 × D 0,3 × D | 0,5 × D | 60 – 80 | fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 4 | 1,5 × D 0,3 × D | 0,5 × D | 50 – 60 | fz 0,003 0,005 0,007 0,009 0,011 0,014 0,016 0,018 0,021 0,026 0,037 0,045 0,052 0,064 0,069 0,074 | |
| H | 1 | 1,5 × D 0,3 × D | 0,3 × D | 80 – 140 fz 0,005 0,008 0,010 0,013 0,016 0,019 0,021 0,024 0,027 0,033 0,045 0,054 0,062 0,077 0,083 0,088 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
