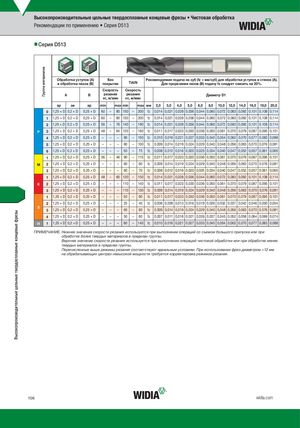

Рекомендации по применению • Серия D513
nnСерия D513
Обработка уступов (A) Без Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
и обработка пазов (B) покрытия TiAlN Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость Скорость
A B резания резания Диаметр D1
vc, м/мин vc, м/мин
ap ae ap min max min max мм 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0
| 0 | 1,25 × D 0,2 × D | 0,25 × D | 60 | – | 80 150 – 200 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 | |||||
| 1 | 1,25 × D 0,2 × D | 0,25 × D | 60 | – | 80 150 – 200 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 | |||||
| 2 | 1,25 × D 0,2 × D | 0,25 × D | 56 | – | 76 140 – 190 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 | |||||
| P | 3 | 1,25 × D 0,2 × D | 0,25 × D | 48 | – | 64 120 – 160 fz 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 | ||||
| 4 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 90 | – 150 fz 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 | |||
| 5 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 60 | – 100 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 | |||
| 6 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 50 | – | 75 | fz 0,008 0,012 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 | |
| 1 | 1,25 × D 0,2 × D | 0,25 × D | 36 | – | 46 90 | – 115 fz 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 | ||||
| M | 2 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 60 | – | 80 | fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 |
| 3 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 60 | – | 70 | fz 0,008 0,012 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 | |
| 1 | 1,25 × D 0,2 × D | 0,25 × D | 48 | – | 60 120 – 150 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 | |||||
| K | 2 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – 110 – 140 fz 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 | ||||
| 3 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – 110 – 130 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 | |||||
| 1 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 50 | – | 90 | fz 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 | |
| 2 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 25 | – | 40 | fz 0,006 0,009 0,013 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 |
S
| 3 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 60 | – | 80 | fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 | |
| 4 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 50 | – | 60 | fz 0,007 0,011 0,016 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 | |
| H | 1 | 1,25 × D 0,2 × D | 0,25 × D | – | – | – | 80 | – 140 fz 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
