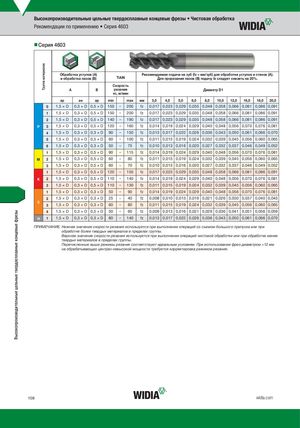

nnСерия 4603
Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
и обработка пазов (B) TiAlN Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость
A B резания Диаметр D1
vc, м/мин
| ap | ap ae min | max | мм | 20,0 18,0 16,0 12,0 10,0 8,0 6,0 5,0 4,0 3,0 | |||
| 0 | 1,5 × D | 0,3 × D 0,5 × D 150 | – | 200 | fz | 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 | |
| 1 | 1,5 × D | 0,3 × D 0,5 × D 150 | – | 200 | fz | 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 | |
| 2 | 1,5 × D | 0,3 × D 0,5 × D 140 | – | 190 | fz | 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 | |
| P 3 | 1,5 × D | 0,3 × D 0,5 × D 120 | – | 160 | fz | 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 4 | 1,5 × D | 0,3 × D 0,3 × D | 90 | – | 150 | fz | 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070 |
| 5 | 1,5 × D | 0,3 × D 0,5 × D | 60 | – | 100 | fz | 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 |
| 6 | 1,5 × D | 0,3 × D 0,3 × D | 50 | – | 75 | fz | 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052 |
| 1 | 1,5 × D | 0,3 × D 0,5 × D | 90 | – | 115 | fz | 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 |
| M 2 | 1,5 × D | 0,3 × D 0,5 × D | 60 | – | 80 | fz | 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 |
| 3 | 1,5 × D | 0,3 × D 0,5 × D | 60 | – | 70 | fz | 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052 |
| 1 | 1,5 × D | 0,3 × D 0,5 × D 120 | – | 150 | fz | 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 | |
| K 2 | 1,5 × D | 0,3 × D 0,5 × D 110 | – | 140 | fz | 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 3 | 1,5 × D | 0,3 × D 0,5 × D 110 | – | 130 | fz | 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 | |
| 1 | 1,5 × D | 0,3 × D 0,3 × D | 50 | – | 90 | fz | 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 |
| 2 | 1,5 × D | 0,3 × D 0,3 × D | 25 | – | 40 | fz | 0,008 0,010 0,013 0,016 0,021 0,026 0,030 0,037 0,040 0,043 |
S
| 3 | 1,5 × D | 0,3 × D 0,3 × D | 60 | – | 80 | fz | 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 | |
| 4 | 1,5 × D | 0,3 × D 0,5 × D | 50 | – | 60 | fz | 0,009 0,013 0,016 0,021 0,029 0,036 0,041 0,051 0,056 0,059 | |
| H | 1 | 1,5 × D | 0,3 × D 0,3 × D | 80 | – | 140 | fz | 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
