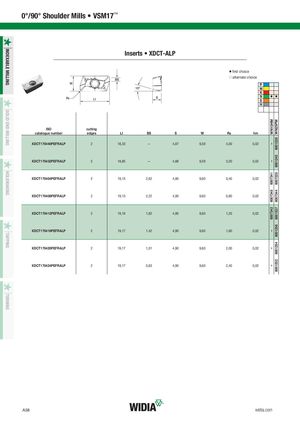

Inserts • XDCT-ALP
| vfirst ch jalterna | P M i oice te choice | |||||||
| K N S H | v v | |||||||
| ISO catalogue number | cutting edges | LI | BS | S | W | R e | hm | WN10HM WN25PM |
| XDCT170440PEFRALP | 2 | 18,33 | — | 4,87 | 9,59 | 4,00 | 0,02 | – 6001238 |
| XDCT170432PEFRALP | 2 | 18,85 | — | 4,88 | 9,59 | 3,20 | 0,02 | – 6001240 |
| XDCT170404PEFRALP | 2 | 19,15 | 2,62 | 4,90 | 9,60 | 0,40 | 0,02 | 6007341 6007220 |
| XDCT170408PEFRALP | 2 | 19,15 | 2,22 | 4,90 | 9,60 | 0,80 | 0,02 | 6007345 6007344 |
| XDCT170412PEFRALP | 2 | 19,16 | 1,82 | 4,90 | 9,60 | 1,20 | 0,02 | 6007342 6001537 |
| XDCT170416PEFRALP | 2 | 19,17 | 1,42 | 4,90 | 9,60 | 1,60 | 0,02 | – 6001256 |
| XDCT170420PEFRALP | 2 | 19,17 | 1,01 | 4,90 | 9,60 | 2,00 | 0,02 | – 6001254 |
| XDCT170424PEFRALP | 2 | 19,17 | 0,63 | 4,90 | 9,60 | 2,40 | 0,02 | – 6001252 |
