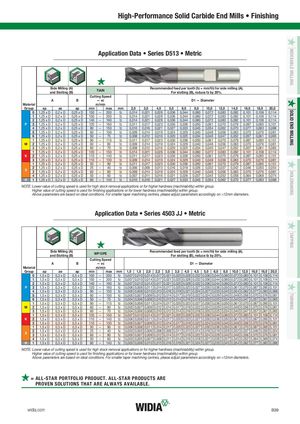

Application Data • Series D513 • Metric
Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). TiAlN and Slotting (B) For slotting (B), reduce fz by 20%. Cutting Speed
| A | B | — vc | D1 — Diameter | |
| Material | m/min |
| Group | ap | ae | ap | min | max | mm | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | ||
| 0 | 1,25 x D | 0,2 x D | 0,25 x D | 150 | – | 200 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | 150 | – | 200 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
| 2 | 1,25 x D | 0,2 x D | 0,25 x D | 140 | – | 190 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
| P | 3 | 1,25 x D | 0,2 x D | 0,25 x D | 120 | – | 160 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 4 | 1,25 x D | 0,2 x D | 0,25 x D | 90 | – | 150 | fz | 0,010 | 0,016 | 0,021 | 0,027 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 | |
| 5 | 1,25 x D | 0,2 x D | 0,25 x D | 60 | – | 100 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
| 6 | 1,25 x D | 0,2 x D | 0,25 x D | 50 | – | 75 | fz | 0,008 | 0,012 | 0,016 | 0,020 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | 90 | – | 115 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | |
| M | 2 | 1,25 x D | 0,2 x D | 0,25 x D | 60 | – | 80 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 3 | 1,25 x D | 0,2 x D | 0,25 x D | 60 | – | 70 | fz | 0,008 | 0,012 | 0,016 | 0,020 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | 120 | – | 150 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
| K | 2 | 1,25 x D | 0,2 x D | 0,25 x D | 110 | – | 140 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 3 | 1,25 x D | 0,2 x D | 0,25 x D | 110 | – | 130 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | 50 | – | 90 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | |
| 2 | 1,25 x D | 0,2 x D | 0,25 x D | 25 | – | 40 | fz | 0,006 | 0,009 | 0,013 | 0,016 | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 | |
| S | ||||||||||||||||||||
| 3 | 1,25 x D | 0,2 x D | 0,25 x D | 60 | – | 80 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
| 4 | 1,25 x D | 0,2 x D | 0,25 x D | 50 | – | 60 | fz | 0,007 | 0,011 | 0,016 | 0,021 | 0,026 | 0,037 | 0,045 | 0,052 | 0,058 | 0,064 | 0,069 | 0,074 | |
| H | 1 | 1,25 x D | 0,2 x D | 0,25 x D | 80 | – | 140 | fz | 0,010 | 0,016 | 0,021 | 0,027 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 |
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters. Application Data • Series 4503 JJ • Metric
Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). WP15PE and Slotting (B) For slotting (B), reduce fz by 20%. Cutting Speed
| A | B | — vc | D1 — Diameter | |
| Material | m/min |
| Group | ap | ae | ap | min | max | mm | 10,0 12,0 16,0 18,0 20,0 8,0 6,0 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 | ||
| 0 | 1,5 x D | 0,3 x D | 0,5 x D | 150 | – | 200 | fz | 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| 1 | 1,5 x D | 0,3 x D | 0,5 x D | 150 | – | 200 | fz | 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| 2 | 1,5 x D | 0,3 x D | 0,5 x D | 140 | – | 190 | fz | 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| P | 3 | 1,5 x D | 0,3 x D | 0,5 x D | 120 | – | 160 | fz | 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 |
| 4 | 1,5 x D | 0,3 x D | 0,3 x D | 90 | – | 150 | fz | 0,005 0,008 0,010 0,013 0,016 0,019 0,021 0,024 0,027 0,033 0,045 0,054 0,062 0,077 0,083 0,088 | |
| 5 | 1,5 x D | 0,3 x D | 0,5 x D | 60 | – | 100 | fz | 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 6 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 75 | fz | 0,004 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,025 0,034 0,040 0,047 0,057 0,061 0,065 | |
| 1 | 1,5 x D | 0,3 x D | 0,5 x D | 90 | – | 115 | fz | 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 | |
| M | 2 | 1,5 x D | 0,3 x D | 0,5 x D | 60 | – | 80 | fz | 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 |
| 3 | 1,5 x D | 0,3 x D | 0,5 x D | 60 | – | 70 | fz | 0,004 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,025 0,034 0,040 0,047 0,057 0,061 0,065 | |
| 1 | 1,5 x D | 0,3 x D | 0,5 x D | 120 | – | 150 | fz | 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114 | |
| K | 2 | 1,5 x D | 0,3 x D | 0,5 x D | 110 | – | 140 | fz | 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 |
| 3 | 1,5 x D | 0,3 x D | 0,5 x D | 110 | – | 130 | fz | 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 1 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 90 | fz | 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101 | |
| 2 | 1,5 x D | 0,3 x D | 0,3 x D | 25 | – | 40 | fz | 0,003 0,005 0,006 0,008 0,009 0,011 0,013 0,014 0,016 0,019 0,026 0,032 0,037 0,046 0,050 0,054 | |
| S | |||||||||
| 3 | 1,5 x D | 0,3 x D | 0,5 x D | 60 | – | 80 | fz | 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 | |
| 4 | 1,5 x D | 0,3 x D | 0,5 x D | 50 | – | 60 | fz | 0,003 0,005 0,007 0,009 0,011 0,014 0,016 0,018 0,021 0,026 0,037 0,045 0,052 0,064 0,069 0,074 | |
| H | 1 | 1,5 x D | 0,3 x D | 0,3 x D | 80 | – | 140 | fz | 0,005 0,008 0,010 0,013 0,016 0,019 0,021 0,024 0,027 0,033 0,045 0,054 0,062 0,077 0,083 0,088 |
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
= ALL-STAR PORTFOLIO PRODUCT. ALL-STAR PRODUCTS ARE
PROVEN SOLUTIONS THAT ARE ALWAYS AVAILABLE.
