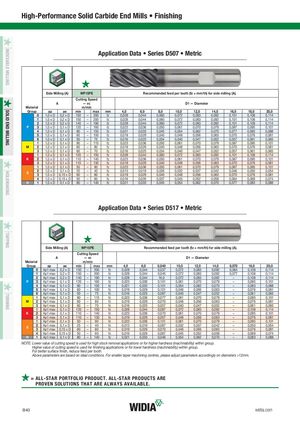

Application Data • Series D507 • Metric
| Side Milling (A) | | WP15PE | Recommended feed per tooth (fz = mm/th) for side milling (A). |
| Cutting Speed | | |
| A | — vc | D1 — Diameter |
| Material | | m/min | |
| Group | | ap | ae | min | | max | mm | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 |
| 0 | 1,0 x D | 0,2 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| 1 | 1,0 x D | 0,2 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| 2 | 1,0 x D | 0,2 x D | 140 | – | 190 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| P | 3 | 1,0 x D | 0,1 x D | 120 | – | 160 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 4 | 1,0 x D | 0,1 x D | 90 | – | 150 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 |
| 5 | 1,0 x D | 0,1 x D | 60 | – | 100 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 6 | 1,0 x D | 0,1 x D | 50 | – | 75 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 |
| 1 | 1,0 x D | 0,1 x D | 90 | – | 115 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| M | 2 | 1,0 x D | 0,1 x D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 3 | 1,0 x D | 0,1 x D | 60 | – | 70 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 |
| 1 | 1,0 x D | 0,1 x D | 120 | – | 150 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| K | 2 | 1,0 x D | 0,1 x D | 110 | – | 140 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 3 | 1,0 x D | 0,1 x D | 110 | – | 130 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 1 | 1,0 x D | 0,1 x D | 50 | – | 90 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 2 | 1,0 x D | 0,1 x D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 |
| S | | | | | | | | | | | | | | | | |
| 3 | 1,0 x D 0,15 x D | | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 4 | 1,0 x D 0,15 x D | | 50 | – | 60 | fz | 0,016 | 0,026 | 0,037 | 0,045 | 0,052 | 0,058 | 0,064 | 0,069 | 0,074 |
| H | 1 | 1,0 x D | 0,1 x D | 80 | – | 140 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 |
Application Data • Series D517 • Metric
| Side Milling (A) | | WP15PE | Recommended feed per tooth (fz = mm/th) for side milling (A). |
| Cutting Speed | | |
| A | — vc | D1 — Diameter |
| Material | | m/min | |
| Group | | | ap ae | min | | max | mm | 4,0 | 6,0 | 0,040 | 10,0 | 12,0 | 14,0 | 0,070 | 18,0 | 20,0 |
| 0 | Ap1 max | 0,2 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,037 | 0,072 | 0,083 | 0,092 | 0,064 | 0,108 | 0,114 |
| 1 | Ap1 max | 0,2 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,045 | 0,072 | 0,083 | 0,092 | 0,077 | 0,108 | 0,114 |
| 2 | Ap1 max | 0,2 x D | 140 | – | 190 | fz | 0,028 | 0,044 | 16,0 | 0,072 | 0,083 | 0,092 | – | 0,108 | 0,114 |
| P | 3 | Ap1 max | 0,1 x D | 120 | – | 160 | fz | 0,023 | 0,036 | 0,101 | 0,061 | 0,070 | 0,079 | – | 0,095 | 0,101 |
| 4 | Ap1 max | 0,1 x D | 90 | – | 150 | fz | 0,021 | 0,033 | 0,101 | 0,054 | 0,062 | 0,070 | – | 0,083 | 0,088 |
| 5 | Ap1 max | 0,1 x D | 60 | – | 100 | fz | 0,019 | 0,029 | 0,101 | 0,048 | 0,056 | 0,063 | – | 0,076 | 0,081 |
| 6 | Ap1 max | 0,1 x D | 50 | – | 75 | fz | 0,016 | 0,025 | 0,087 | 0,040 | 0,047 | 0,052 | – | 0,061 | 0,065 |
| 1 | Ap1 max | 0,1 x D | 90 | – | 115 | fz | 0,023 | 0,036 | 0,077 | 0,061 | 0,070 | 0,079 | – | 0,095 | 0,101 |
| M | 2 | Ap1 max | 0,1 x D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,070 | 0,048 | 0,056 | 0,063 | – | 0,076 | 0,081 |
| 3 | Ap1 max | 0,1 x D | 60 | – | 70 | fz | 0,016 | 0,025 | 0,057 | 0,040 | 0,047 | 0,052 | – | 0,061 | 0,065 |
| 1 | Ap1 max | 0,1 x D | 120 | – | 150 | fz | 0,028 | 0,044 | 0,087 | 0,072 | 0,083 | 0,092 | – | 0,108 | 0,114 |
| K | 2 | Ap1 max | 0,1 x D | 110 | – | 140 | fz | 0,023 | 0,036 | 0,070 | 0,061 | 0,070 | 0,079 | – | 0,095 | 0,101 |
| 3 | Ap1 max | 0,1 x D | 110 | – | 130 | fz | 0,019 | 0,029 | 0,057 | 0,048 | 0,056 | 0,063 | – | 0,076 | 0,081 |
| 1 | Ap1 max | 0,1 x D | 50 | – | 90 | fz | 0,023 | 0,036 | 0,101 | 0,061 | 0,070 | 0,079 | – | 0,095 | 0,101 |
| 2 | Ap1 max | 0,1 x D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,087 | 0,032 | 0,037 | 0,042 | – | 0,050 | 0,054 |
| S | | | | | | | | | | | | | | | | |
| 3 | Ap1 max 0,15 x D | | 60 | – | 80 | fz | 0,019 | 0,029 | 0,070 | 0,048 | 0,056 | 0,063 | – | 0,076 | 0,081 |
| 4 | Ap1 max 0,15 x D | | 50 | – | 60 | fz | 0,016 | 0,026 | 0,087 | 0,045 | 0,052 | 0,058 | – | 0,069 | 0,074 |
| H | 1 | Ap1 max | 0,1 x D | 80 | – | 140 | fz | 0,021 | 0,033 | 0,046 | 0,054 | 0,062 | 0,070 | – | 0,083 | 0,088 |
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. For better surface finish, reduce feed per tooth. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on diameters >12mm.
= ALL-STAR PORTFOLIO PRODUCT. ALL-STAR PRODUCTS ARE
PROVEN SOLUTIONS THAT ARE ALWAYS AVAILABLE.
