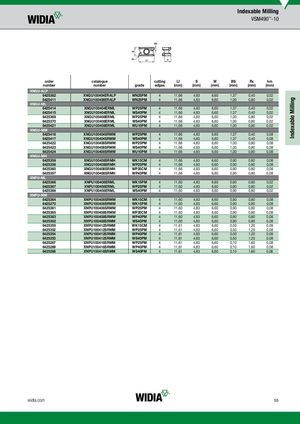

| order number | catalogue number | grade | cutting edges | LI (mm) | S (mm) | W (mm) | BS (mm) | R ε (mm) | hm (mm) |
| XNGU-ALP | |||||||||
| 6425382 | XNGU100404ERALP | WN25PM | 4 | 11,66 | 4,83 | 6,60 | 1,37 | 0,40 | 0,02 |
| 6425411 | XNGU100408ERALP | WN25PM | 4 | 11,66 | 4,83 | 6,60 | 1,00 | 0,80 | 0,02 |
| XNGU-ML | |||||||||
| 6425414 | XNGU100404ERML | WP25PM | 4 | 11,66 | 4,83 | 6,60 | 1,37 | 0,40 | 0,02 |
| 6425415 | XNGU100404ERML | WS40PM | 4 | 11,66 | 4,83 | 6,60 | 1,37 | 0,40 | 0,02 |
| 6425369 | XNGU100408ERML | WP25PM | 4 | 11,66 | 4,83 | 6,60 | 1,00 | 0,80 | 0,02 |
| 6425370 | XNGU100408ERML | WS40PM | 4 | 11,66 | 4,83 | 6,60 | 1,00 | 0,80 | 0,02 |
| 6425421 | XNGU100408ERML | WU10PM | 4 | 11,66 | 4,83 | 6,60 | 1,00 | 0,80 | 0,02 |
| XNGU-MM | |||||||||
| 6425416 | XNGU100404SRMM | WP25PM | 4 | 11,66 | 4,83 | 6,60 | 1,37 | 0,40 | 0,08 |
| 6425417 | XNGU100404SRMM | WS40PM | 4 | 11,66 | 4,83 | 6,60 | 1,37 | 0,40 | 0,08 |
| 6425422 | XNGU100408SRMM | WP25PM | 4 | 11,66 | 4,83 | 6,60 | 1,00 | 0,80 | 0,08 |
| 6425423 | XNGU100408SRMM | WS40PM | 4 | 11,66 | 4,83 | 6,60 | 1,00 | 0,80 | 0,08 |
| 6425424 | XNGU100408SRMM | WU10PM | 4 | 11,66 | 4,83 | 6,60 | 1,00 | 0,80 | 0,08 |
| XNGU-MH | |||||||||
| 6425359 | XNGU100408SRMH | WK15CM | 4 | 11,66 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425356 | XNGU100408SRMH | WP25PM | 4 | 11,66 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425360 | XNGU100408SRMH | WP35CM | 4 | 11,66 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425357 | XNGU100408SRMH | WP40PM | 4 | 11,66 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| XNPU-ML | |||||||||
| 6425366 | XNPU100408ERML | WK15PM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,02 |
| 6425367 | XNPU100408ERML | WP25PM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,02 |
| 6425368 | XNPU100408ERML | WS40PM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,02 |
| XNPU-MM | |||||||||
| 6425364 | XNPU100408SRMM | WK15CM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425270 | XNPU100408SRMM | WK15PM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425361 | XNPU100408SRMM | WP25PM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425365 | XNPU100408SRMM | WP35CM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425363 | XNPU100408SRMM | WP40PM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425362 | XNPU100408SRMM | WS40PM | 4 | 11,60 | 4,83 | 6,60 | 0,90 | 0,80 | 0,08 |
| 6425355 | XNPU100412SRMM | WK15CM | 4 | 11,61 | 4,83 | 6,60 | 0,50 | 1,20 | 0,08 |
| 6425352 | XNPU100412SRMM | WP25PM | 4 | 11,61 | 4,83 | 6,60 | 0,50 | 1,20 | 0,08 |
| 6425354 | XNPU100412SRMM | WP40PM | 4 | 11,61 | 4,83 | 6,60 | 0,50 | 1,20 | 0,08 |
| 6425353 | XNPU100412SRMM | WS40PM | 4 | 11,61 | 4,83 | 6,60 | 0,50 | 1,20 | 0,08 |
| 6425267 | XNPU100416SRMM | WP25PM | 4 | 11,61 | 4,83 | 6,60 | 0,10 | 1,60 | 0,08 |
| 6425269 | XNPU100416SRMM | WP40PM | 4 | 11,61 | 4,83 | 6,60 | 0,10 | 1,60 | 0,08 |
| 6425268 | XNPU100416SRMM | WS40PM | 4 | 11,61 | 4,83 | 6,60 | 0,10 | 1,60 | 0,08 |
