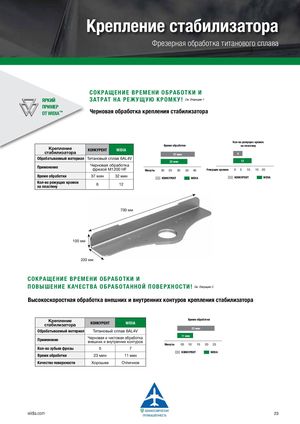

Брошюра Widia решения для аэрокосмической промышленности - страница 23

Крепление стабилизатора Фрезерная обработка титанового сплава С О К РАЩ Е Н ИЕ ВРЕМЕНИ ОБРАБОТКИ И ЯРКИЙ ЗАТ РАТ НА РЕЖУЩУЮ КРОМКУ! См. Операцию 1 ПРИМЕР ОТ WIDIA™ Черновая обработка крепления стабилизатора Кол-во режущих кромок Время обработки на пластину Крепление КОНКУРЕНТ WIDIA стабилизатора 37 мин 6 Обрабатываемый материал Титановый сплав 6AL4V 32 мин 12 Черновая обработка Применение фрезой M1200 HF Минуты 20 25 30 35 40 Режущие кромки 0 5 10 15 20 Время обработки 37 мин 32 мин КОНКУРЕНТ WIDIA КОНКУРЕНТ WIDIA Кол-во режущих кромок 6 12 на пластину 700 мм 100 мм 230 мм СО К РА Щ ЕН И Е ВРЕ М Е НИ О Б РАБ ОТ КИ И П ОВ Ы Ш ЕН ИЕ К АЧ Е С Т ВА ОБ РАБ ОТАННОЙ ПОВЕРХНОСТИ ! См. Операцию 3 Высокоскоростная обработка внешних и внутренних контуров крепления стабилизатора Время обработки Крепление стабилизатора КОНКУРЕНТ WIDIA 23 мин Обрабатываемый материал Титановый сплав 6AL4V 11 мин Черновая и чистовая обработка Применение внешних и внутренних контуров Минуты 05 10 15 20 25 Кол-во зубьев фрезы 5 7 КОНКУРЕНТ WIDIA Время обработки 23 мин 11 мин Качество поверхности Хорошее Отличное АВИАКОСМИЧЕСКАЯ widia.com ПРОМЫШЛЕННОСТЬ 23
