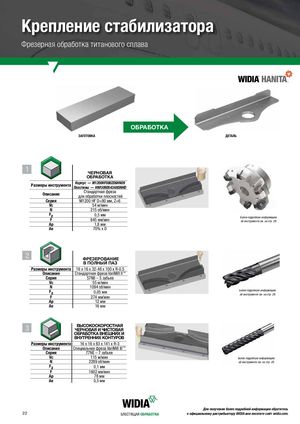

Брошюра Widia решения для аэрокосмической промышленности - страница 22

Крепление стабилизатора

Фрезерная обработка титанового сплава

ОБРАБОТКА

ЗАГОТОВКА ДЕТАЛЬ

1

ЧЕРНОВАЯ ОБРАБОТКА Размеры инструмента Корпус — M1200HF080Z06HN09 Пластины — HNPJ090543ANSNHD Стандартная фреза Описание для обработки плоскостей Серия M1200 HF D=80 мм, Z=6 Vc 54 м/мин N 215 об/мин Fz 0,5 мм Более подробную информацию

F 645 мм/мин об инструменте см. на стр. 29.

Ap 1,8 мм Ae 70% x D

2

ФРЕЗЕРОВАНИЕ В ПОЛНЫЙ ПАЗ Размеры инструмента 16 x 16 x 32-48 x 100 x R-0.5 Описание Стандартная фреза VariMill II™ Серия 57N8 – 5 зубьев Vc 55 м/мин N 1094 об/мин

Fz 0,05 мм Более подробную информацию

об инструменте см. на стр. 28. F 274 мм/мин Ap 12 мм Ae 16 мм

3 ВЫСОКОСКОРОСТНАЯ ЧЕРНОВАЯ И ЧИСТОВАЯ ОБРАБОТКА ВНЕШНИХ И ВНУТРЕННИХ КОНТУРОВ Размеры инструмента 16 x 16 x 83 x 141 x R-3 Описание Специальная фреза VariMill III™ Серия 77NE – 7 зубьев

Fz 0,1 мм F 1602 мм/мин Ap 78 мм Ae 0,5 мм
