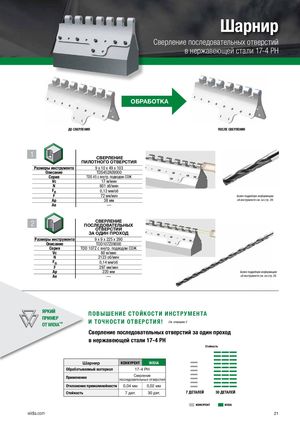

Шарнир
Сверление последовательных отверстий
в нержавеющей стали 17-4 PH
ОБРАБОТКА
ДО СВЕРЛЕНИЯ ПОСЛЕ СВЕРЛЕНИЯ
1
СВЕРЛЕНИЕ ПИЛОТНОГО ОТВЕРСТИЯ Размеры инструмента 9 x 10 x 49 x 103 Описание TDS452A09000 Серия TDS 45 с внутр. подводом СОЖ Vc 17 м/мин N 601 об/мин Fn 0,12 мм/об
| F | 72 мм/мин | Более подробную информацию |
| Ap | 38 мм | об инструменте см. на стр. 29. |
Ae — 2 СВЕРЛЕНИЕ ПОСЛЕДОВАТЕЛЬНЫХ ОТВЕРСТИЙ
ЗА ОДИН ПРОХОД Размеры инструмента 9 x 9 x 225 x 290 Описание TDD107Z09000 Серия TDD 107Z с внутр. подводом СОЖ
| Vc | 60 м/мин | |
| N | 2123 об/мин | |
| Fn | 0,14 мм/об | |
| F | 297 мм/мин | |
| Ap | 220 мм | Более подробную информацию |
| Ae | — | об инструменте см. на стр. 29. |
ЯРКИЙ ПОВЫШЕНИЕ СТОЙКОСТИ ИНСТРУМЕНТА
ПРИМЕР И ТОЧНОСТИ ОТВЕРСТИЯ!
ОТ WIDIA™ См. операцию 2
Сверление последовательных отверстий за один проход
в нержавеющей стали 17-4 PH
Стойкость
| Шарнир КОНКУРЕНТ | WIDIA | |||
| Обрабатываемый материал | 17-4 PH | |||
| Применение | Сверление | |||
| последовательных отверстий | ||||
| Отклонение прямолинейности | 0,04 мм | 0,02 мм | ||
| Стойкость | 7 дет. | 30 ДЕТАЛЕЙ 7 ДЕТАЛЕЙ 30 дет. |
КОНКУРЕНТ WIDIA widia.com 21
