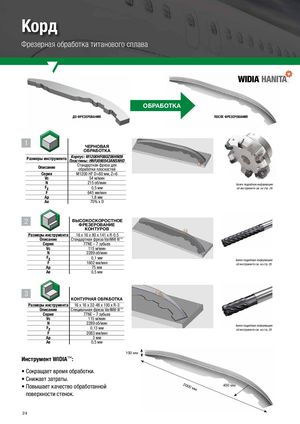

Брошюра Widia решения для аэрокосмической промышленности - страница 24

Корд

Фрезерная обработка титанового сплава

ОБРАБОТКА

ДО ФРЕЗЕРОВАНИЯ ПОСЛЕ ФРЕЗЕРОВАНИЯ

1

ЧЕРНОВАЯ ОБРАБОТКА Размеры инструмента Корпус: M1200HF080Z06HN09 Пластины: HNPJ090543ANSNHD Описание Стандартная фреза для обработки плоскостей Серия M1200 HF D=80 мм, Z=6 Vc 54 м/мин N 215 об/мин Fz Более подробную информацию 0,5 мм об инструменте см. на стр. 29. F 645 мм/мин Ap 1,8 мм Ae 70% x D 2 ВЫСОКОСКОРОСТНОЕ ФРЕЗЕРОВАНИЕ КОНТУРОВ Размеры инструмента 16 x 16 x 80 x 141 x R-0.5 Описание Стандартная фреза VariMill III™ Серия 77NE – 7 зубьев Vc 115 м/мин N 2289 об/мин Fz 0,1 мм Более подробную информацию

F 1602 мм/мин об инструменте см. на стр. 28.

Ap 75 мм Ae 0,5 мм 3 КОНТУРНАЯ ОБРАБОТКА

Размеры инструмента 16 x 16 x 32-48 x 100 x R-3 Описание Специальная фреза VariMill III™ Серия 77NE – 7 зубьев Vc 115 м/мин N 2289 об/мин Fz Более подробную информацию 0,13 мм об инструменте см. на стр. 28. F 2083 мм/мин Ap 3 мм Ae 0,5 мм 100 мм Инструмент WIDIA™:

• Сокращает время обработки.
• Снижает затраты.

Повышает качество обработанной 2000 400 мм

мм поверхности стенок.
