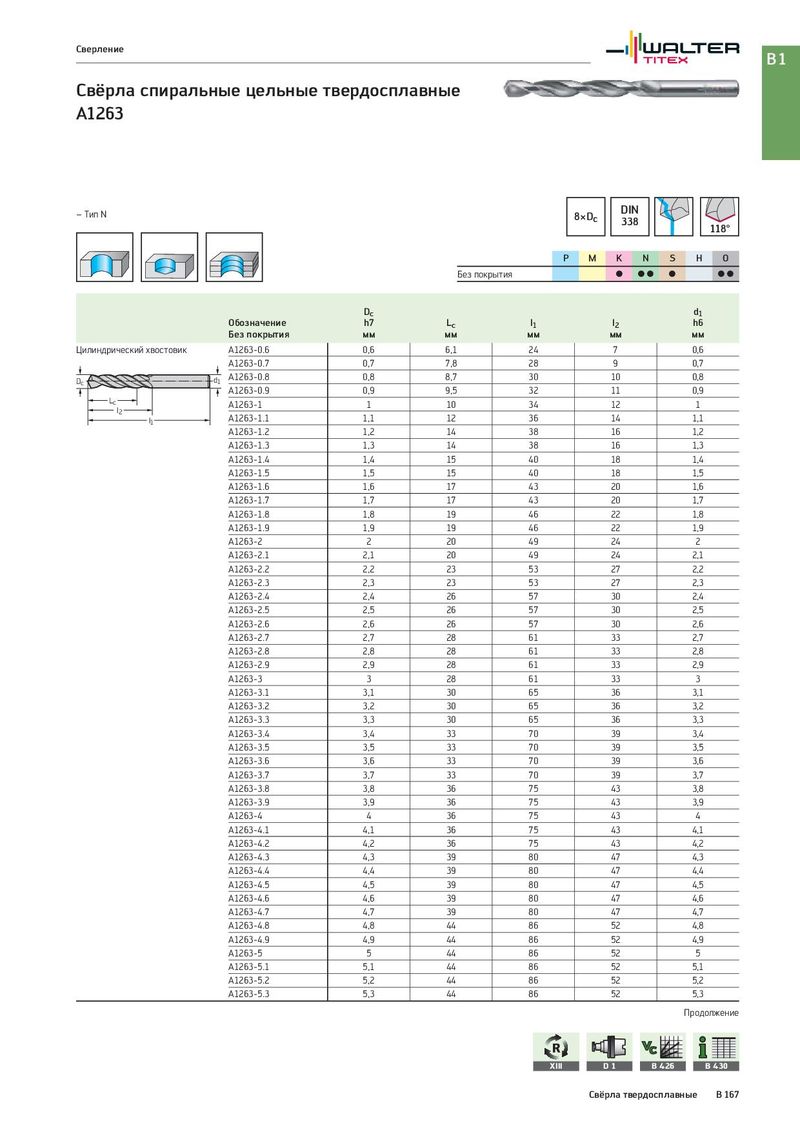

A1263
| – Тип N | DIN 338 8×Dc | ||||
| 118° | |||||
| P M K N | S H | O | |||
| Без покр | ытия C C C | C | C C | ||
| Обозначение | Dc h7 | Lc | l1 l2 | d1 h6 | |
| Без покрытия | мм | мм | мм мм | мм | |
| Цилиндрический хвостовик A1263-0.6 | 0,6 | 6,1 | 24 7 | 0,6 | |
| A1263-0.7 | 0,7 | 7,8 | 28 9 | 0,7 | |
| d1 Dc A1263-0.8 | 0,8 | 8,7 | 30 10 | 0,8 | |
| A1263-0.9 | 0,9 | 9,5 | 32 11 | 0,9 | |
| Lc l A1263-1 | 1 | 10 | 34 12 | 1 | |
| l1 2 A1263-1.1 | 1,1 | 12 | 36 14 | 1,1 | |
| A1263-1.2 | 1,2 | 14 | 38 16 | 1,2 | |
| A1263-1.3 | 1,3 | 14 | 38 16 | 1,3 | |
| A1263-1.4 | 1,4 | 15 | 40 18 | 1,4 | |
| A1263-1.5 | 1,5 | 15 | 40 18 | 1,5 | |
| A1263-1.6 | 1,6 | 17 | 43 20 | 1,6 | |
| A1263-1.7 | 1,7 | 17 | 43 20 | 1,7 | |
| A1263-1.8 | 1,8 | 19 | 46 22 | 1,8 | |
| A1263-1.9 | 1,9 | 19 | 46 22 | 1,9 | |
| A1263-2 | 2 | 20 | 49 24 | 2 | |
| A1263-2.1 | 2,1 | 20 | 49 24 | 2,1 | |
| A1263-2.2 | 2,2 | 23 | 53 27 | 2,2 | |
| A1263-2.3 | 2,3 | 23 | 53 27 | 2,3 | |
| A1263-2.4 | 2,4 | 26 | 57 30 | 2,4 | |
| A1263-2.5 | 2,5 | 26 | 57 30 | 2,5 | |
| A1263-2.6 | 2,6 | 26 | 57 30 | 2,6 | |
| A1263-2.7 | 2,7 | 28 | 61 33 | 2,7 | |
| A1263-2.8 | 2,8 | 28 | 61 33 | 2,8 | |
| A1263-2.9 | 2,9 | 28 | 61 33 | 2,9 | |
| A1263-3 | 3 | 28 | 61 33 | 3 | |
| A1263-3.1 | 3,1 | 30 | 65 36 | 3,1 | |
| A1263-3.2 | 3,2 | 30 | 65 36 | 3,2 | |
| A1263-3.3 | 3,3 | 30 | 65 36 | 3,3 | |
| A1263-3.4 | 3,4 | 33 | 70 39 | 3,4 | |
| A1263-3.5 | 3,5 | 33 | 70 39 | 3,5 | |
| A1263-3.6 | 36 | 33 | 70 39 | 36 | |
| A1263-3.7 | , 3,7 | 33 | 70 39 | , 3,7 | |
| A1263-3.8 | 3,8 | 36 | 75 43 | 3,8 | |
| A1263-3.9 | 3,9 | 36 | 75 43 | 3,9 | |
| A1263-4 | 4 | 36 | 75 43 | 4 | |
| A1263-4.1 | 4,1 | 36 | 75 43 | 4,1 | |
| A1263-4.2 | 4,2 | 36 | 75 43 | 4,2 | |
| A1263-4.3 | 4,3 | 39 | 80 47 | 4,3 | |
| A1263-4.4 | 4,4 | 39 | 80 47 | 4,4 | |
| A1263-4.5 | 4,5 | 39 | 80 47 | 4,5 | |
| A1263-4.6 | 4,6 | 39 | 80 47 | 4,6 | |
| A1263-4.7 | 4,7 | 39 | 80 47 | 4,7 | |
| A1263-48 | 48 | 44 | 86 52 | 48 | |
| . A1263-4.9 | , 4,9 | 44 | 86 52 | , 4,9 | |
| A1263-5 | 5 | 44 | 86 52 | 5 | |
| A1263-5.1 | 5,1 | 44 | 86 52 | 5,1 | |
| A1263-5.2 | 5,2 | 44 | 86 52 | 5,2 | |
| A1263-5.3 | 5,3 | 44 | 86 52 | 5,3 | |
| Прод | олжение |
