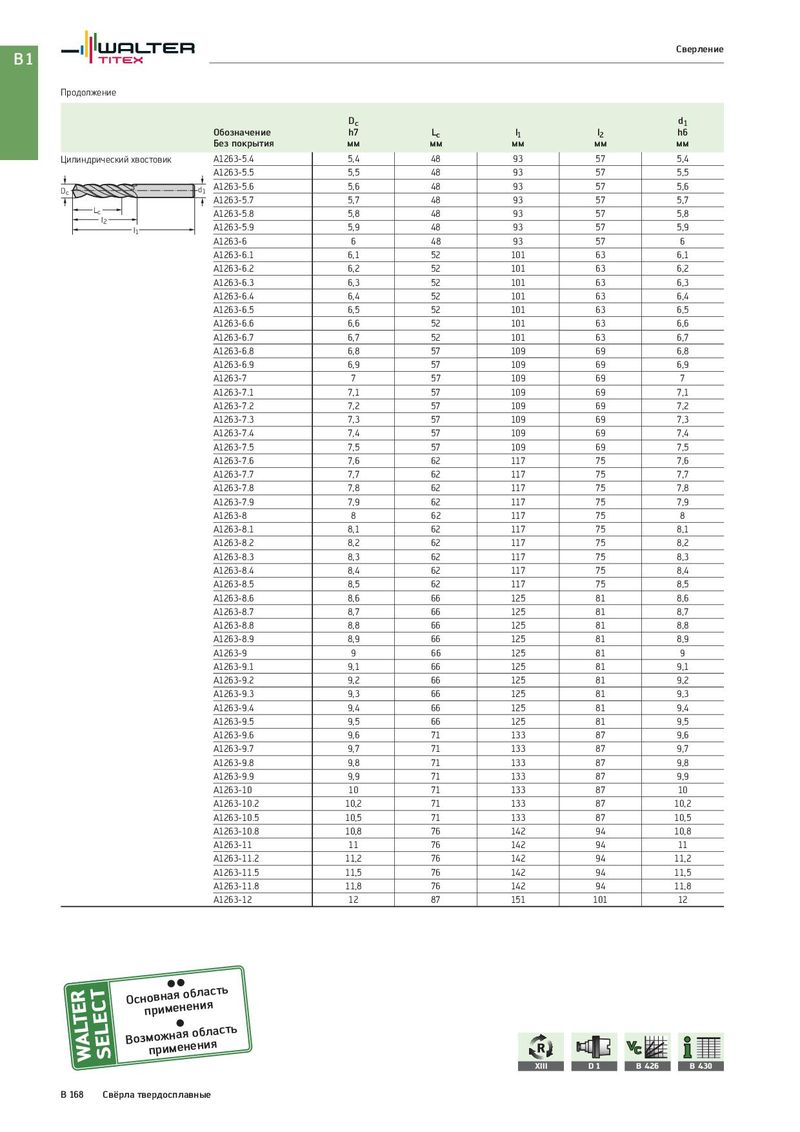

Общий каталог Walter 2017 - страница 682
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение | Dc h7 | L | l | l | d1 h6 | |
| Без покрытия | мм | c мм | 1 мм | 2 мм | мм | |
| Цилиндрический хвостовик | A1263-5.4 | 5,4 | 48 | 93 | 57 | 5,4 |
| A1263-5.5 | 5,5 | 48 | 93 | 57 | 5,5 | |
| d1 Dc | A1263-5.6 | 5,6 | 48 | 93 | 57 | 5,6 |
| A1263-5.7 | 5,7 | 48 | 93 | 57 | 5,7 | |
| Lc l | A1263-5.8 | 5,8 | 48 | 93 | 57 | 5,8 |
| l1 2 | A1263-5.9 | 5,9 | 48 | 93 | 57 | 5,9 |
| A1263-6 | 6 | 48 | 93 | 57 | 6 | |
| A1263-6.1 | 6,1 | 52 | 101 | 63 | 6,1 | |
| A1263-6.2 | 6,2 | 52 | 101 | 63 | 6,2 | |
| A1263-6.3 | 6,3 | 52 | 101 | 63 | 6,3 | |
| A1263-6.4 | 6,4 | 52 | 101 | 63 | 6,4 | |
| A1263-6.5 | 6,5 | 52 | 101 | 63 | 6,5 | |
| A1263-6.6 | 6,6 | 52 | 101 | 63 | 6,6 | |
| A1263-6.7 | 6,7 | 52 | 101 | 63 | 6,7 | |
| A1263-6.8 | 6,8 | 57 | 109 | 69 | 6,8 | |
| A1263-6.9 | 6,9 | 57 | 109 | 69 | 6,9 | |
| A1263-7 | 7 | 57 | 109 | 69 | 7 | |
| A1263-7.1 | 7,1 | 57 | 109 | 69 | 7,1 | |
| A1263-7.2 | 7,2 | 57 | 109 | 69 | 7,2 | |
| A1263-7.3 | 7,3 | 57 | 109 | 69 | 7,3 | |
| A1263-7.4 | 7,4 | 57 | 109 | 69 | 7,4 | |
| A1263-7.5 | 7,5 | 57 | 109 | 69 | 7,5 | |
| A1263-7.6 | 7,6 | 62 | 117 | 75 | 7,6 | |
| A1263-7.7 | 7,7 | 62 | 117 | 75 | 7,7 | |
| A1263-7.8 | 7,8 | 62 | 117 | 75 | 7,8 | |
| A1263-7.9 | 7,9 | 62 | 117 | 75 | 7,9 | |
| A1263-8 | 8 | 62 | 117 | 75 | 8 | |
| A1263-8.1 | 8,1 | 62 | 117 | 75 | 8,1 | |
| A1263-8.2 | 8,2 | 62 | 117 | 75 | 8,2 | |
| A1263-8.3 | 8,3 | 62 | 117 | 75 | 8,3 | |
| A1263-8.4 | 8,4 | 62 | 117 | 75 | 8,4 | |
| A1263-8.5 | 8,5 | 62 | 117 | 75 | 8,5 | |
| A1263-8.6 | 8,6 | 66 | 125 | 81 | 8,6 | |
| A1263-8.7 | 8,7 | 66 | 125 | 81 | 8,7 | |
| A1263-8.8 | 8,8 | 66 | 125 | 81 | 8,8 | |
| A1263-8.9 | 8,9 | 66 | 125 | 81 | 8,9 | |
| A1263-9 | 9 | 66 | 125 | 81 | 9 | |
| A1263-9.1 | 9,1 | 66 | 125 | 81 | 9,1 | |
| A1263-9.2 | 9,2 | 66 | 125 | 81 | 9,2 | |
| A1263-9.3 | 9,3 | 66 | 125 | 81 | 9,3 | |
| A1263-9.4 | 9,4 | 66 | 125 | 81 | 9,4 | |
| A1263-9.5 | 9,5 | 66 | 125 | 81 | 9,5 | |
| A1263-9.6 | 9,6 | 71 | 133 | 87 | 9,6 | |
| A1263-9.7 | 9,7 | 71 | 133 | 87 | 9,7 | |
| A1263-9.8 | 9,8 | 71 | 133 | 87 | 9,8 | |
| A1263-9.9 | 9,9 | 71 | 133 | 87 | 9,9 | |
| A1263-10 | 10 | 71 | 133 | 87 | 10 | |
| A1263-10.2 | 10,2 | 71 | 133 | 87 | 10,2 | |
| A1263-10.5 | 10,5 | 71 | 133 | 87 | 10,5 | |
| A1263-10.8 | 10,8 | 76 | 142 | 94 | 10,8 | |
| A1263-11 | 11 | 76 | 142 | 94 | 11 | |
| A1263-11.2 | 11,2 | 76 | 142 | 94 | 11,2 | |
| A1263-11.5 | 11,5 | 76 | 142 | 94 | 11,5 | |
| A1263-11.8 A1263-12 | 11,8 12 | 76 87 | 142 151 | 94 101 | 11,8 12 |
