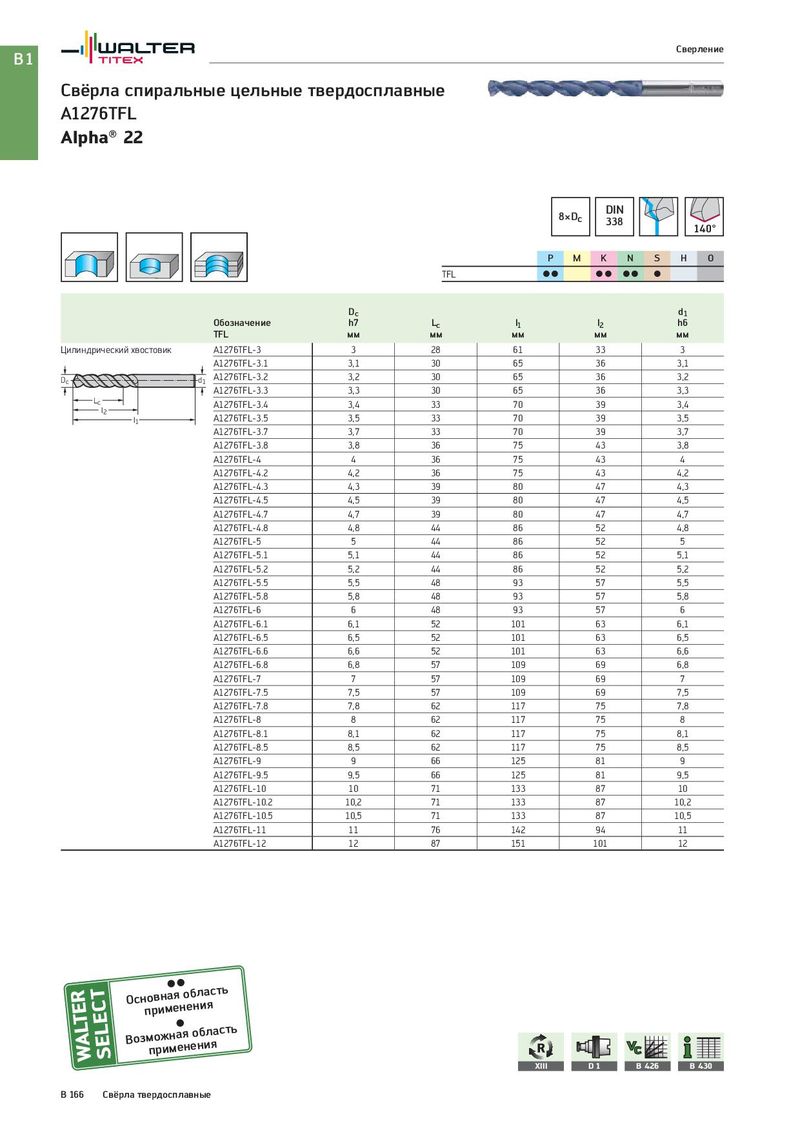

A1276TFL
Alpha® 22
| DIN 338 8×Dc | ||||||
| 140° | ||||||
| P M K N | S H O | |||||
| TFL | C C C C C C | C | ||||
| Dc | d1 | |||||
| Обозначение | h7 | Lc | l1 | l2 | h6 | |
| TFL | мм | мм | мм | мм | мм | |
| Цилиндрический хвостовик | A1276TFL-3 | 3 | 28 | 61 | 33 | 3 |
| A1276TFL-3.1 | 3,1 | 30 | 65 | 36 | 3,1 | |
| d1 Dc | A1276TFL-3.2 | 3,2 | 30 | 65 | 36 | 3,2 |
| A1276TFL-3.3 | 3,3 | 30 | 65 | 36 | 3,3 | |
| Lc l | A1276TFL-3.4 | 3,4 | 33 | 70 | 39 | 3,4 |
| l1 2 | A1276TFL-3.5 | 3,5 | 33 | 70 | 39 | 3,5 |
| A1276TFL-3.7 | 3,7 | 33 | 70 | 39 | 3,7 | |
| A1276TFL-3.8 | 3,8 | 36 | 75 | 43 | 3,8 | |
| A1276TFL-4 | 4 | 36 | 75 | 43 | 4 | |
| A1276TFL-4.2 | 4,2 | 36 | 75 | 43 | 4,2 | |
| A1276TFL-4.3 | 4,3 | 39 | 80 | 47 | 4,3 | |
| A1276TFL-4.5 | 4,5 | 39 | 80 | 47 | 4,5 | |
| A1276TFL-4.7 | 4,7 | 39 | 80 | 47 | 4,7 | |
| A1276TFL-4.8 | 4,8 | 44 | 86 | 52 | 4,8 | |
| A1276TFL-5 | 5 | 44 | 86 | 52 | 5 | |
| A1276TFL-5.1 | 5,1 | 44 | 86 | 52 | 5,1 | |
| A1276TFL-5.2 | 5,2 | 44 | 86 | 52 | 5,2 | |
| A1276TFL-5.5 | 5,5 | 48 | 93 | 57 | 5,5 | |
| A1276TFL-5.8 | 5,8 | 48 | 93 | 57 | 5,8 | |
| A1276TFL-6 | 6 | 48 | 93 | 57 | 6 | |
| A1276TFL-6.1 | 6,1 | 52 | 101 | 63 | 6,1 | |
| A1276TFL-6.5 | 6,5 | 52 | 101 | 63 | 6,5 | |
| A1276TFL-6.6 | 6,6 | 52 | 101 | 63 | 6,6 | |
| A1276TFL-6.8 | 6,8 | 57 | 109 | 69 | 6,8 | |
| A1276TFL-7 | 7 | 57 | 109 | 69 | 7 | |
| A1276TFL-7.5 | 7,5 | 57 | 109 | 69 | 7,5 | |
| A1276TFL-7.8 | 7,8 | 62 | 117 | 75 | 7,8 | |
| A1276TFL-8 | 8 | 62 | 117 | 75 | 8 | |
| A1276TFL-8.1 | 8,1 | 62 | 117 | 75 | 8,1 | |
| A1276TFL-8.5 | 8,5 | 62 | 117 | 75 | 8,5 | |
| A1276TFL-9 | 9 | 66 | 125 | 81 | 9 | |
| A1276TFL-9.5 | 9,5 | 66 | 125 | 81 | 9,5 | |
| A1276TFL-10 | 10 | 71 | 133 | 87 | 10 | |
| A1276TFL-10.2 | 10,2 | 71 | 133 | 87 | 10,2 | |
| A1276TFL-10.5 | 10,5 | 71 | 133 | 87 | 10,5 | |
| A1276TFL-11 | 11 | 76 | 142 | 94 | 11 | |
| A1276TFL-12 | 12 | 87 | 151 | 101 | 12 |
