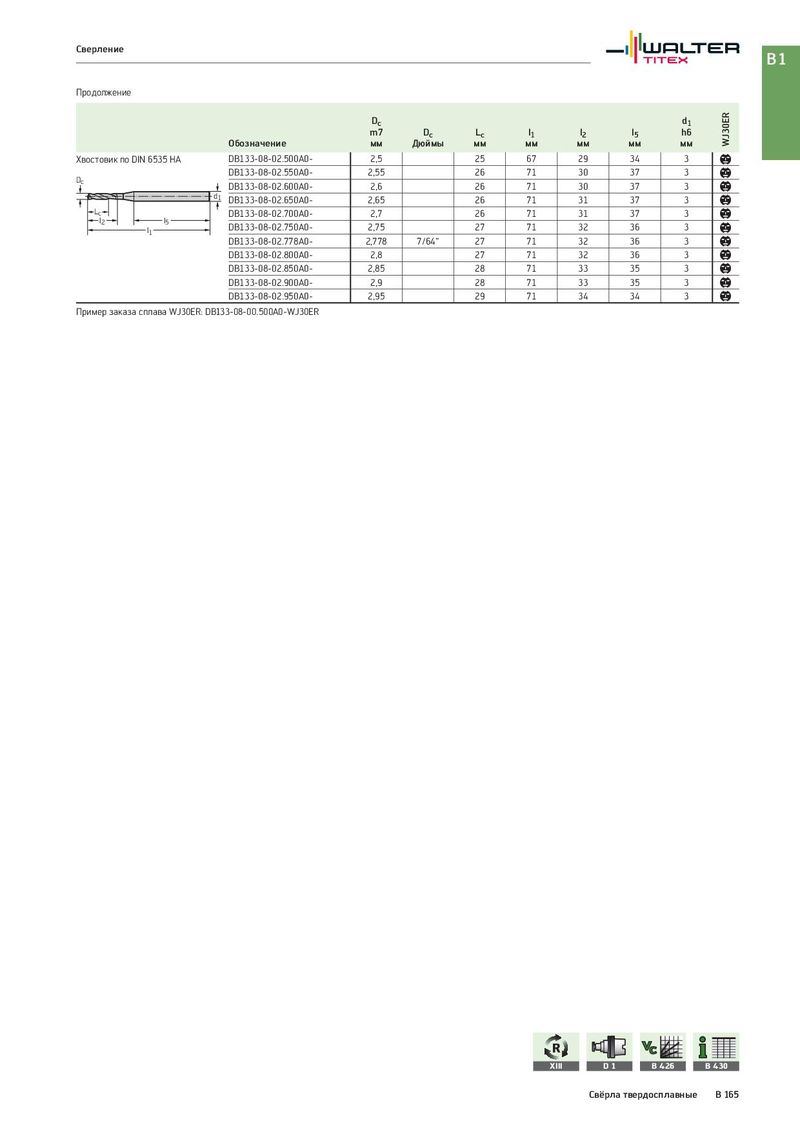

| Обозначение | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | WJ30ER | |
| Хвостовик по DIN 6535 HA | DB133-08-02.500A0- | 2,5 | 25 | 67 | 29 | 34 | 3 | b | |
| D | DB133-08-02.550A0- | 2,55 | 26 | 71 | 30 | 37 | 3 | b | |
| c | DB133-08-02.600A0- | 2,6 | 26 | 71 | 30 | 37 | 3 | b | |
| d1 | DB133-08-02.650A0- | 2,65 | 26 | 71 | 31 | 37 | 3 | b | |
| l Lc l | DB133-08-02.700A0- | 2,7 | 26 | 71 | 31 | 37 | 3 | b | |
| 2 l1 5 | DB133-08-02.750A0- | 2,75 | 27 | 71 | 32 | 36 | 3 | b | |
| DB133-08-02.778A0- | 2,778 | 7/64“ | 27 | 71 | 32 | 36 | 3 | b | |
| DB133-08-02.800A0- | 2,8 | 27 | 71 | 32 | 36 | 3 | b | ||
| DB133-08-02.850A0- | 2,85 | 28 | 71 | 33 | 35 | 3 | b | ||
| DB133-08-02.900A0- | 2,9 | 28 | 71 | 33 | 35 | 3 | b | ||
| DB133-08-02.950A0- | 2,95 | 29 | 71 | 34 | 34 | 3 | b |
Пример заказа сплава WJ30ER: DB133-08-00.500A0-WJ30ER
