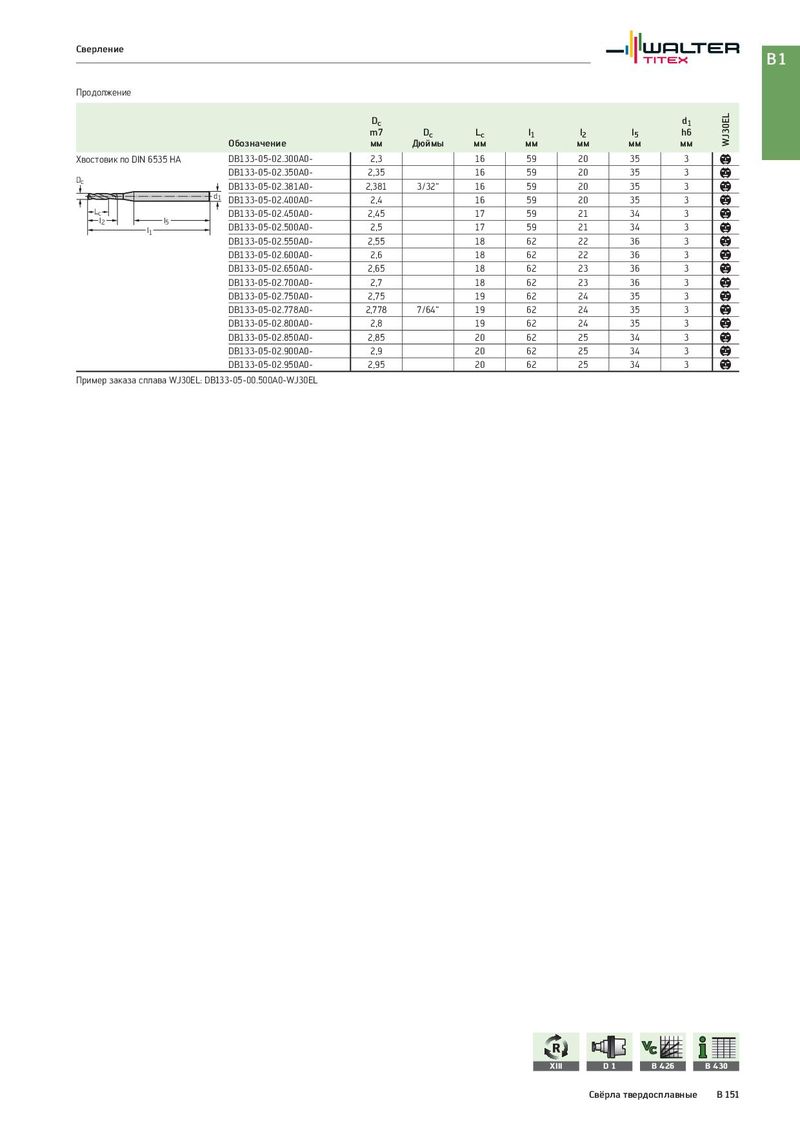

Общий каталог Walter 2017 - страница 665
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | WJ30EL | |
| Хвостовик по DIN 6535 HA | DB133-05-02.300A0- | 2,3 | 16 | 59 | 20 | 35 | 3 | b | |
| DB133-05-02.350A0- | 2,35 | 16 | 59 | 20 | 35 | 3 | b | ||
| Dc | DB133-05-02.381A0- | 2,381 | 3/32“ | 16 | 59 | 20 | 35 | 3 | b |
| d1 | DB133-05-02.400A0- | 2,4 | 16 | 59 | 20 | 35 | 3 | b | |
| l Lc l | DB133-05-02.450A0- | 2,45 | 17 | 59 | 21 | 34 | 3 | b | |
| 2 l1 5 | DB133-05-02.500A0- | 2,5 | 17 | 59 | 21 | 34 | 3 | b | |
| DB133-05-02.550A0- | 2,55 | 18 | 62 | 22 | 36 | 3 | b | ||
| DB133-05-02.600A0- | 2,6 | 18 | 62 | 22 | 36 | 3 | b | ||
| DB133-05-02.650A0- | 2,65 | 18 | 62 | 23 | 36 | 3 | b | ||
| DB133-05-02.700A0- | 2,7 | 18 | 62 | 23 | 36 | 3 | b | ||
| DB133-05-02.750A0- | 2,75 | 19 | 62 | 24 | 35 | 3 | b | ||
| DB133-05-02.778A0- | 2,778 | 7/64“ | 19 | 62 | 24 | 35 | 3 | b | |
| DB133-05-02.800A0- | 2,8 | 19 | 62 | 24 | 35 | 3 | b | ||
| DB133-05-02.850A0- | 2,85 | 20 | 62 | 25 | 34 | 3 | b | ||
| DB133-05-02.900A0- | 2,9 | 20 | 62 | 25 | 34 | 3 | b | ||
| DB133-05-02.950A0- | 2,95 | 20 | 62 | 25 | 34 | 3 | b |
Пример заказа сплава WJ30EL: DB133-05-00.500A0-WJ30EL
