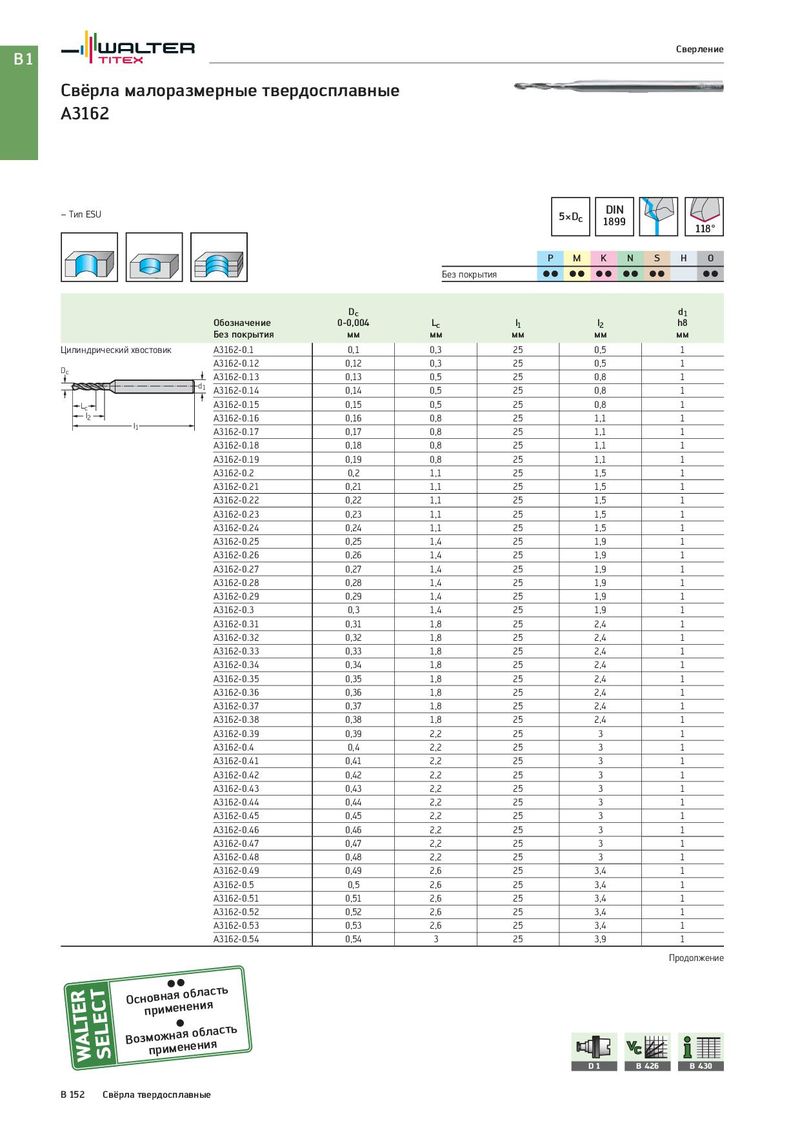

Общий каталог Walter 2017 - страница 666
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
A3162
| – Тип ESU | DIN 5×Dc | |||||
| 1899 | 118° | |||||
| P M K N | S | H O | ||||
| Без покр | ытия C C C C C C C C | C C | C C | |||
| Обозначение | Dc 0-0,004 | Lc | l1 l2 | d h | 1 8 | |
| Без покрытия | мм | мм | мм мм | м | м | |
| Цилиндрический хвостовик | A3162-0.1 | 0,1 | 0,3 | 25 0,5 | 1 | |
| A3162-0.12 | 0,12 | 0,3 | 25 0,5 | 1 | ||
| Dc | A3162-0.13 | 0,13 | 0,5 | 25 0,8 | 1 | |
| d1 | A3162-0.14 | 0,14 | 0,5 | 25 0,8 | 1 | |
| Lc | A3162-0.15 | 0,15 | 0,5 | 25 0,8 | 1 | |
| l2 | A3162-0.16 | 0,16 | 0,8 | 25 1,1 | 1 | |
| l1 | A3162-0.17 | 0,17 | 0,8 | 25 1,1 | 1 | |
| A3162-0.18 | 0,18 | 0,8 | 25 1,1 | 1 | ||
| A3162-0.19 | 0,19 | 0,8 | 25 1,1 | 1 | ||
| A3162-0.2 | 0,2 | 1,1 | 25 1,5 | 1 | ||
| A3162-0.21 | 0,21 | 1,1 | 25 1,5 | 1 | ||
| A3162-0.22 | 0,22 | 1,1 | 25 1,5 | 1 | ||
| A3162-0.23 | 0,23 | 1,1 | 25 1,5 | 1 | ||
| A3162-0.24 | 0,24 | 1,1 | 25 1,5 | 1 | ||
| A3162-0.25 | 0,25 | 1,4 | 25 1,9 | 1 | ||
| A3162-0.26 | 0,26 | 1,4 | 25 1,9 | 1 | ||
| A3162-0.27 | 0,27 | 1,4 | 25 1,9 | 1 | ||
| A3162-0.28 | 0,28 | 1,4 | 25 1,9 | 1 | ||
| A3162-0.29 | 0,29 | 1,4 | 25 1,9 | 1 | ||
| A3162-0.3 | 0,3 | 1,4 | 25 1,9 | 1 | ||
| A3162-0.31 | 0,31 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.32 | 0,32 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.33 | 0,33 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.34 | 0,34 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.35 | 0,35 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.36 | 0,36 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.37 | 0,37 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.38 | 0,38 | 1,8 | 25 2,4 | 1 | ||
| A3162-0.39 | 0,39 | 2,2 | 25 3 | 1 | ||
| A3162-0.4 | 0,4 | 2,2 | 25 3 | 1 | ||
| A3162-0.41 | 0,41 | 2,2 | 25 3 | 1 | ||
| A3162-0.42 | 0,42 | 2,2 | 25 3 | 1 | ||
| A3162-0.43 | 0,43 | 2,2 | 25 3 | 1 | ||
| A3162-0.44 | 0,44 | 2,2 | 25 3 | 1 | ||
| A3162-0.45 | 0,45 | 2,2 | 25 3 | 1 | ||
| A3162-0.46 | 0,46 | 2,2 | 25 3 | 1 | ||
| A3162-0.47 | 0,47 | 2,2 | 25 3 | 1 | ||
| A3162-0.48 | 0,48 | 2,2 | 25 3 | 1 | ||
| A3162-0.49 | 0,49 | 2,6 | 25 3,4 | 1 | ||
| A3162-05 | 05 | 26 | 25 34 | 1 | ||
| . A3162-0.51 | , 0,51 | , 2,6 | , 25 3,4 | 1 | ||
| A3162-0.52 | 0,52 | 2,6 | 25 3,4 | 1 | ||
| A3162-0.53 | 0,53 | 2,6 | 25 3,4 | 1 | ||
| A3162-0.54 | 0,54 | 3 | 25 3,9 | 1 | ||
| Про | должение |
