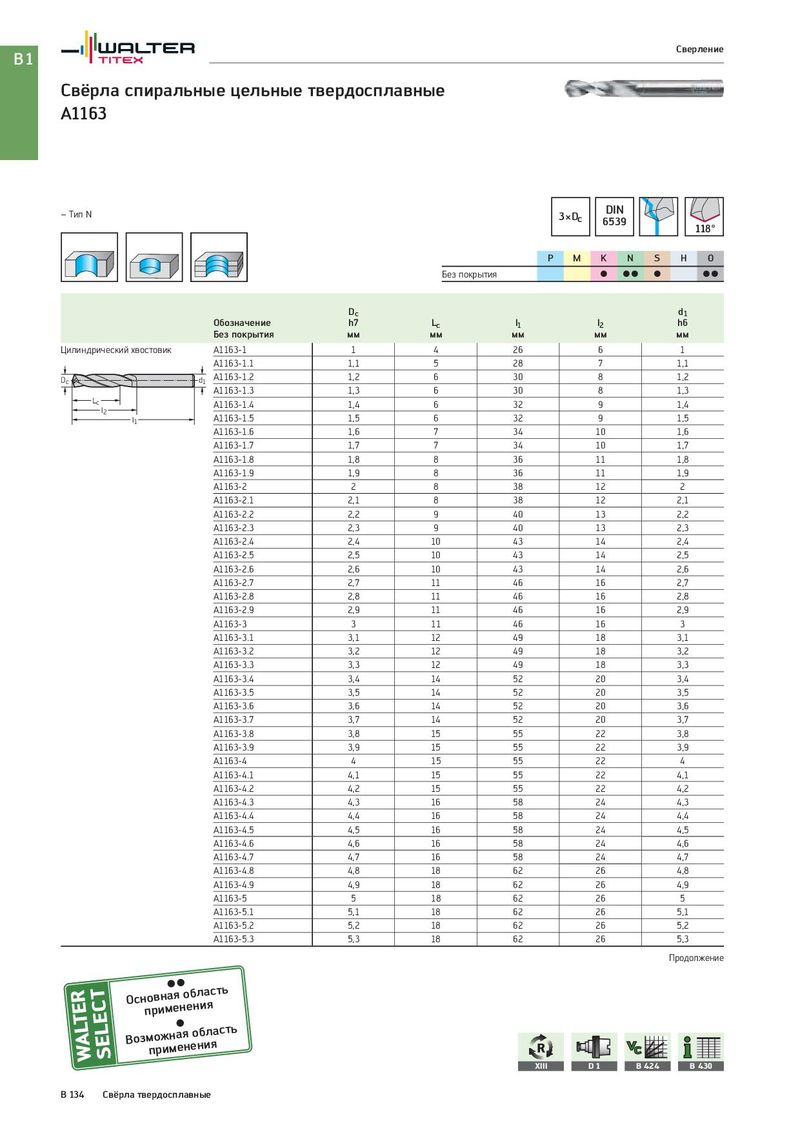

A1163
| – Тип N | DIN 3×Dc | ||||||
| 6539 | 118° | ||||||
| P M K N | S H | O | |||||
| Без покр | ытия | C C C | C | C C | |||
| Обозначение | Dc h7 | Lc | l1 | l2 | d1 h6 | ||
| Без покрытия | мм | мм | мм | мм | мм | ||
| Цилиндрический хвостовик | A1163-1 | 1 | 4 | 26 | 6 | 1 | |
| A1163-1.1 | 1,1 | 5 | 28 | 7 | 1,1 | ||
| d1 Dc | A1163-1.2 | 1,2 | 6 | 30 | 8 | 1,2 | |
| A1163-1.3 | 1,3 | 6 | 30 | 8 | 1,3 | ||
| l Lc | A1163-1.4 | 1,4 | 6 | 32 | 9 | 1,4 | |
| 2 l1 | A1163-1.5 | 1,5 | 6 | 32 | 9 | 1,5 | |
| A1163-1.6 | 1,6 | 7 | 34 | 10 | 1,6 | ||
| A1163-1.7 | 1,7 | 7 | 34 | 10 | 1,7 | ||
| A1163-1.8 | 1,8 | 8 | 36 | 11 | 1,8 | ||
| A1163-1.9 | 1,9 | 8 | 36 | 11 | 1,9 | ||
| A1163-2 | 2 | 8 | 38 | 12 | 2 | ||
| A1163-2.1 | 2,1 | 8 | 38 | 12 | 2,1 | ||
| A1163-2.2 | 2,2 | 9 | 40 | 13 | 2,2 | ||
| A1163-2.3 | 2,3 | 9 | 40 | 13 | 2,3 | ||
| A1163-2.4 | 2,4 | 10 | 43 | 14 | 2,4 | ||
| A1163-2.5 | 2,5 | 10 | 43 | 14 | 2,5 | ||
| A1163-2.6 | 2,6 | 10 | 43 | 14 | 2,6 | ||
| A1163-2.7 | 2,7 | 11 | 46 | 16 | 2,7 | ||
| A1163-2.8 | 2,8 | 11 | 46 | 16 | 2,8 | ||
| A1163-2.9 | 2,9 | 11 | 46 | 16 | 2,9 | ||
| A1163-3 | 3 | 11 | 46 | 16 | 3 | ||
| A1163-3.1 | 3,1 | 12 | 49 | 18 | 3,1 | ||
| A1163-3.2 | 3,2 | 12 | 49 | 18 | 3,2 | ||
| A1163-3.3 | 3,3 | 12 | 49 | 18 | 3,3 | ||
| A1163-3.4 | 3,4 | 14 | 52 | 20 | 3,4 | ||
| A1163-3.5 | 3,5 | 14 | 52 | 20 | 3,5 | ||
| A1163-3.6 | 3,6 | 14 | 52 | 20 | 3,6 | ||
| A1163-3.7 | 3,7 | 14 | 52 | 20 | 3,7 | ||
| A1163-3.8 | 3,8 | 15 | 55 | 22 | 3,8 | ||
| A1163-3.9 | 3,9 | 15 | 55 | 22 | 3,9 | ||
| A1163-4 | 4 | 15 | 55 | 22 | 4 | ||
| A1163-4.1 | 4,1 | 15 | 55 | 22 | 4,1 | ||
| A1163-4.2 | 4,2 | 15 | 55 | 22 | 4,2 | ||
| A1163-4.3 | 4,3 | 16 | 58 | 24 | 4,3 | ||
| A1163-4.4 | 4,4 | 16 | 58 | 24 | 4,4 | ||
| A1163-4.5 | 4,5 | 16 | 58 | 24 | 4,5 | ||
| A1163-4.6 | 4,6 | 16 | 58 | 24 | 4,6 | ||
| A1163-4.7 | 4,7 | 16 | 58 | 24 | 4,7 | ||
| A1163-4.8 | 4,8 | 18 | 62 | 26 | 4,8 | ||
| A1163-4.9 | 4,9 | 18 | 62 | 26 | 4,9 | ||
| A1163-5 | 5 | 18 | 62 | 26 | 5 | ||
| A1163-5.1 | 5,1 | 18 | 62 | 26 | 5,1 | ||
| A1163-5.2 | 5,2 | 18 | 62 | 26 | 5,2 | ||
| A1163-5.3 | 5,3 | 18 | 62 | 26 | 5,3 | ||
| Прод | олжение |
