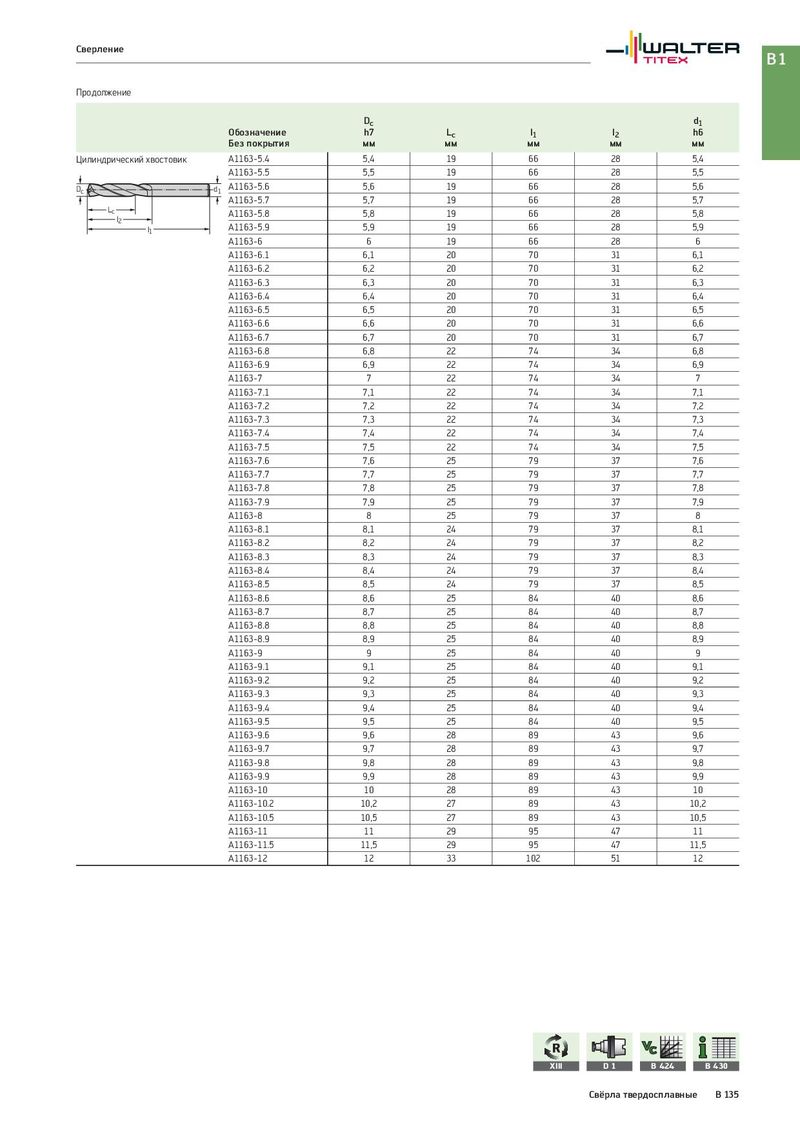

Общий каталог Walter 2017 - страница 649
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение | Dc h7 | Lc | l1 | l2 | d1 h6 |
| Без покрытия | мм | мм | мм | мм | мм |
| Цилиндрический хвостовик A1163-5.4 | 5,4 | 19 | 66 | 28 | 5,4 |
| A1163-5.5 | 5,5 | 19 | 66 | 28 | 5,5 |
| d1 Dc A1163-5.6 | 5,6 | 19 | 66 | 28 | 5,6 |
| A1163-5.7 | 5,7 | 19 | 66 | 28 | 5,7 |
| l2 Lc A1163-5.8 | 5,8 | 19 | 66 | 28 | 5,8 |
| l1 A1163-5.9 | 5,9 | 19 | 66 | 28 | 5,9 |
| A1163-6 | 6 | 19 | 66 | 28 | 6 |
| A1163-6.1 | 6,1 | 20 | 70 | 31 | 6,1 |
| A1163-6.2 | 6,2 | 20 | 70 | 31 | 6,2 |
| A1163-6.3 | 6,3 | 20 | 70 | 31 | 6,3 |
| A1163-6.4 | 6,4 | 20 | 70 | 31 | 6,4 |
| A1163-6.5 | 6,5 | 20 | 70 | 31 | 6,5 |
| A1163-6.6 | 6,6 | 20 | 70 | 31 | 6,6 |
| A1163-6.7 | 6,7 | 20 | 70 | 31 | 6,7 |
| A1163-6.8 | 6,8 | 22 | 74 | 34 | 6,8 |
| A1163-6.9 | 6,9 | 22 | 74 | 34 | 6,9 |
| A1163-7 | 7 | 22 | 74 | 34 | 7 |
| A1163-7.1 | 7,1 | 22 | 74 | 34 | 7,1 |
| A1163-7.2 | 7,2 | 22 | 74 | 34 | 7,2 |
| A1163-7.3 | 7,3 | 22 | 74 | 34 | 7,3 |
| A1163-7.4 | 7,4 | 22 | 74 | 34 | 7,4 |
| A1163-7.5 | 7,5 | 22 | 74 | 34 | 7,5 |
| A1163-7.6 | 7,6 | 25 | 79 | 37 | 7,6 |
| A1163-7.7 | 7,7 | 25 | 79 | 37 | 7,7 |
| A1163-7.8 | 7,8 | 25 | 79 | 37 | 7,8 |
| A1163-7.9 | 7,9 | 25 | 79 | 37 | 7,9 |
| A1163-8 | 8 | 25 | 79 | 37 | 8 |
| A1163-8.1 | 8,1 | 24 | 79 | 37 | 8,1 |
| A1163-8.2 | 8,2 | 24 | 79 | 37 | 8,2 |
| A1163-8.3 | 8,3 | 24 | 79 | 37 | 8,3 |
| A1163-8.4 | 8,4 | 24 | 79 | 37 | 8,4 |
| A1163-8.5 | 8,5 | 24 | 79 | 37 | 8,5 |
| A1163-8.6 | 8,6 | 25 | 84 | 40 | 8,6 |
| A1163-8.7 | 8,7 | 25 | 84 | 40 | 8,7 |
| A1163-8.8 | 8,8 | 25 | 84 | 40 | 8,8 |
| A1163-8.9 | 8,9 | 25 | 84 | 40 | 8,9 |
| A1163-9 | 9 | 25 | 84 | 40 | 9 |
| A1163-9.1 | 9,1 | 25 | 84 | 40 | 9,1 |
| A1163-9.2 | 9,2 | 25 | 84 | 40 | 9,2 |
| A1163-9.3 | 9,3 | 25 | 84 | 40 | 9,3 |
| A1163-9.4 | 9,4 | 25 | 84 | 40 | 9,4 |
| A1163-9.5 | 9,5 | 25 | 84 | 40 | 9,5 |
| A1163-9.6 | 9,6 | 28 | 89 | 43 | 9,6 |
| A1163-9.7 | 9,7 | 28 | 89 | 43 | 9,7 |
| A1163-9.8 | 9,8 | 28 | 89 | 43 | 9,8 |
| A1163-9.9 | 9,9 | 28 | 89 | 43 | 9,9 |
| A1163-10 | 10 | 28 | 89 | 43 | 10 |
| A1163-10.2 | 10,2 | 27 | 89 | 43 | 10,2 |
| A1163-10.5 | 10,5 | 27 | 89 | 43 | 10,5 |
| A1163-11 | 11 | 29 | 95 | 47 | 11 |
| A1163-115 | 115 | 29 | 95 | 47 | 115 |
| . A1163-12 | , 12 | 33 | 102 | 51 | , 12 |
