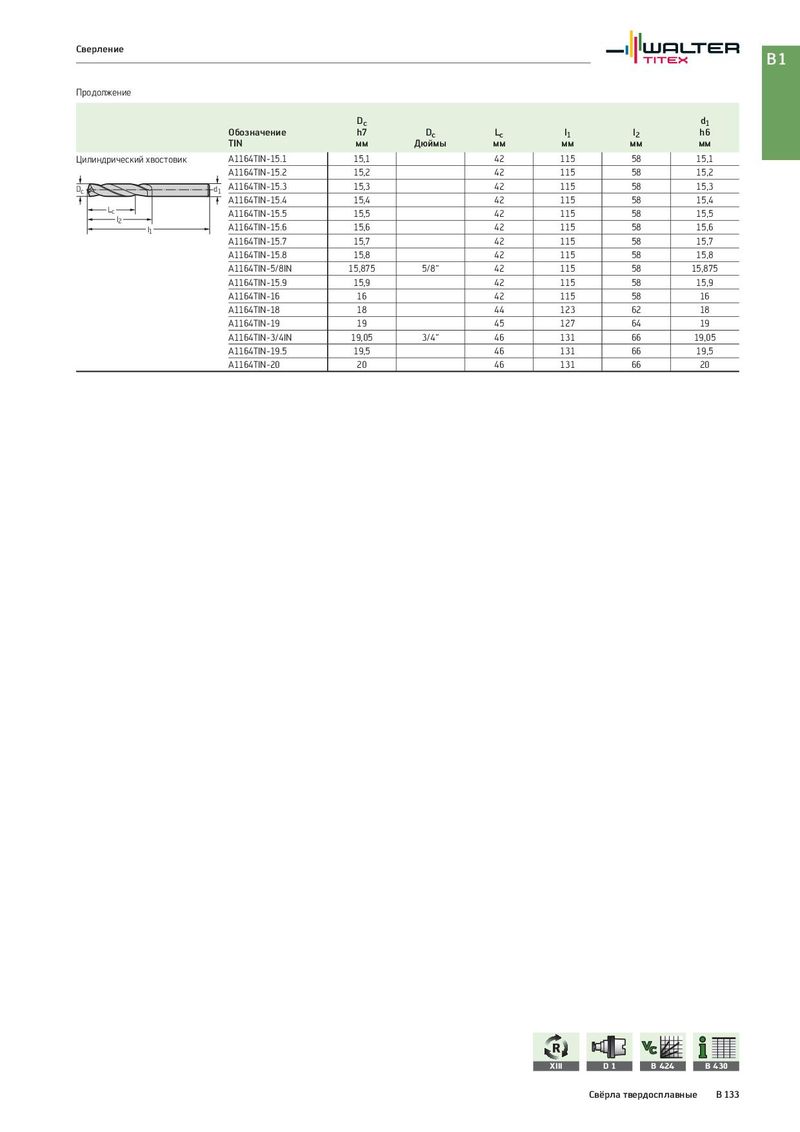

| Продолжение | |||||||
| Обозначение TIN | Dc h7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | d1 h6 мм | |
| Цилиндрический хвостовик | A1164TIN-15.1 | 15,1 | 42 | 115 | 58 | 15,1 | |
| A1164TIN-15.2 | 15,2 | 42 | 115 | 58 | 15,2 | ||
| d1 Dc | A1164TIN-15.3 | 15,3 | 42 | 115 | 58 | 15,3 | |
| A1164TIN-15.4 | 15,4 | 42 | 115 | 58 | 15,4 | ||
| l2 Lc | A1164TIN-15.5 | 15,5 | 42 | 115 | 58 | 15,5 | |
| l1 | A1164TIN-15.6 | 15,6 | 42 | 115 | 58 | 15,6 | |
| A1164TIN-15.7 | 15,7 | 42 | 115 | 58 | 15,7 | ||
| A1164TIN-15.8 | 15,8 | 42 | 115 | 58 | 15,8 | ||
| A1164TIN-5/8IN | 15,875 | 5/8“ | 42 | 115 | 58 | 15,875 | |
| A1164TIN-15.9 | 15,9 | 42 | 115 | 58 | 15,9 | ||
| A1164TIN-16 | 16 | 42 | 115 | 58 | 16 | ||
| A1164TIN-18 | 18 | 44 | 123 | 62 | 18 | ||
| A1164TIN-19 | 19 | 45 | 127 | 64 | 19 | ||
| A1164TIN-3/4IN | 19,05 | 3/4“ | 46 | 131 | 66 | 19,05 | |
| A1164TIN-19.5 | 19,5 | 46 | 131 | 66 | 19,5 | ||
| A1164TIN-20 | 20 | 46 | 131 | 66 | 20 |
