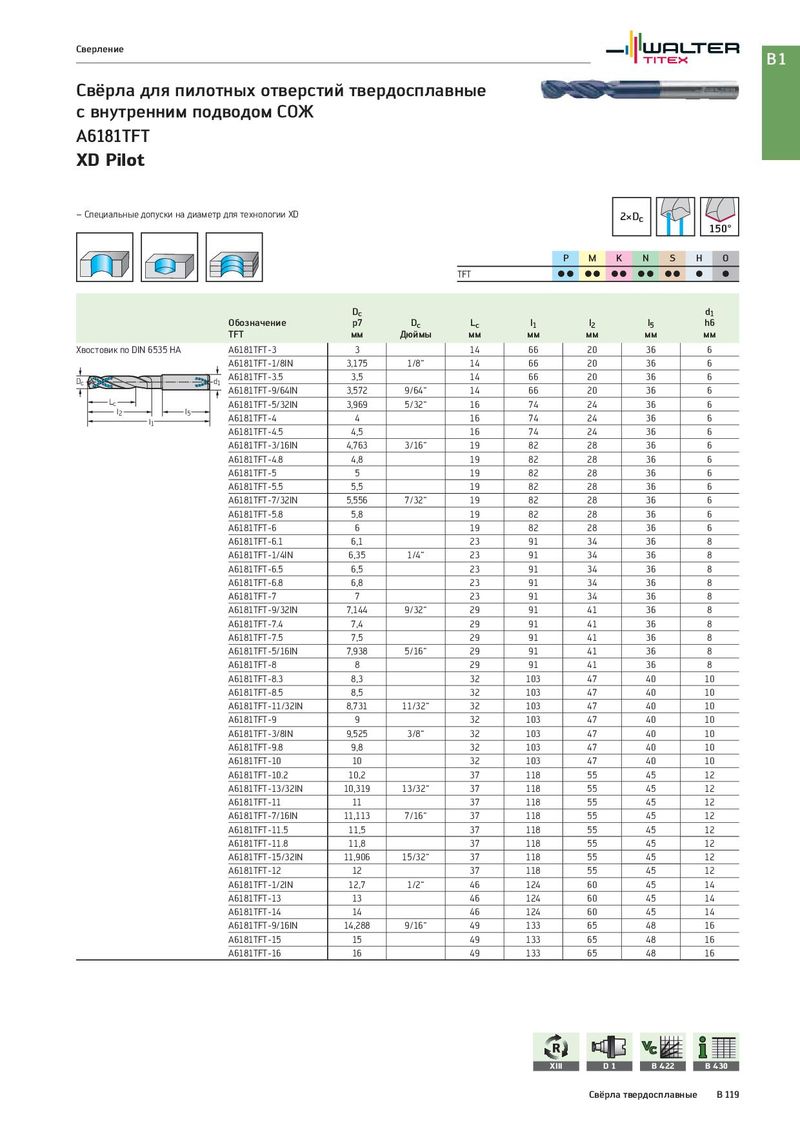

Общий каталог Walter 2017 - страница 633
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6181TFT
XD Pilot
| – Специальные допуски на диаметр для технологии XD | 2×Dc | ° | |||||
| 150 | |||||||
| P M | K N | S H O | |||||
| TFT | C C C C | C C C C | C C C C | ||||
| Dc | d1 | ||||||
| Обозначение | p7 | Dc | Lc | l1 | l2 | l5 | h6 |
| TFT | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A6181TFT-3 | 3 | 14 | 66 | 20 | 36 | 6 | |
| A6181TFT-1/8IN | 3,175 | 1/8“ | 14 | 66 | 20 | 36 | 6 |
| d1 Dc A6181TFT-3.5 | 3,5 | 14 | 66 | 20 | 36 | 6 | |
| A6181TFT-9/64IN | 3,572 | 9/64“ | 14 | 66 | 20 | 36 | 6 |
| Lc A6181TFT-5/32IN | 3,969 | 5/32“ | 16 | 74 | 24 | 36 | 6 |
| l5 l1 l2 A6181TFT-4 | 4 | 16 | 74 | 24 | 36 | 6 | |
| A6181TFT-4.5 | 4,5 | 16 | 74 | 24 | 36 | 6 | |
| A6181TFT-3/16IN | 4,763 | 3/16“ | 19 | 82 | 28 | 36 | 6 |
| A6181TFT-4.8 | 4,8 | 19 | 82 | 28 | 36 | 6 | |
| A6181TFT-5 | 5 | 19 | 82 | 28 | 36 | 6 | |
| A6181TFT-5.5 | 5,5 | 19 | 82 | 28 | 36 | 6 | |
| A6181TFT-7/32IN | 5,556 | 7/32“ | 19 | 82 | 28 | 36 | 6 |
| A6181TFT-5.8 | 5,8 | 19 | 82 | 28 | 36 | 6 | |
| A6181TFT-6 | 6 | 19 | 82 | 28 | 36 | 6 | |
| A6181TFT-6.1 | 6,1 | 23 | 91 | 34 | 36 | 8 | |
| A6181TFT-1/4IN | 6,35 | 1/4“ | 23 | 91 | 34 | 36 | 8 |
| A6181TFT-6.5 | 6,5 | 23 | 91 | 34 | 36 | 8 | |
| A6181TFT-6.8 | 6,8 | 23 | 91 | 34 | 36 | 8 | |
| A6181TFT-7 | 7 | 23 | 91 | 34 | 36 | 8 | |
| A6181TFT-9/32IN | 7,144 | 9/32“ | 29 | 91 | 41 | 36 | 8 |
| A6181TFT-7.4 | 7,4 | 29 | 91 | 41 | 36 | 8 | |
| A6181TFT-7.5 | 7,5 | 29 | 91 | 41 | 36 | 8 | |
| A6181TFT-5/16IN | 7,938 | 5/16“ | 29 | 91 | 41 | 36 | 8 |
| A6181TFT-8 | 8 | 29 | 91 | 41 | 36 | 8 | |
| A6181TFT-8.3 | 8,3 | 32 | 103 | 47 | 40 | 10 | |
| A6181TFT-8.5 | 8,5 | 32 | 103 | 47 | 40 | 10 | |
| A6181TFT-11/32IN | 8,731 | 11/32“ | 32 | 103 | 47 | 40 | 10 |
| A6181TFT-9 | 9 | 32 | 103 | 47 | 40 | 10 | |
| A6181TFT-3/8IN | 9,525 | 3/8“ | 32 | 103 | 47 | 40 | 10 |
| A6181TFT-9.8 | 9,8 | 32 | 103 | 47 | 40 | 10 | |
| A6181TFT-10 | 10 | 32 | 103 | 47 | 40 | 10 | |
| A6181TFT-10.2 | 10,2 | 37 | 118 | 55 | 45 | 12 | |
| A6181TFT-13/32IN | 10,319 | 13/32“ | 37 | 118 | 55 | 45 | 12 |
| A6181TFT-11 | 11 | 37 | 118 | 55 | 45 | 12 | |
| A6181TFT-7/16IN | 11,113 | 7/16“ | 37 | 118 | 55 | 45 | 12 |
| A6181TFT-11.5 | 11,5 | 37 | 118 | 55 | 45 | 12 | |
| A6181TFT-11.8 | 11,8 | 37 | 118 | 55 | 45 | 12 | |
| A6181TFT-15/32IN | 11,906 | 15/32“ | 37 | 118 | 55 | 45 | 12 |
| A6181TFT-12 | 12 | 37 | 118 | 55 | 45 | 12 | |
| A6181TFT-1/2IN | 12,7 | 1/2“ | 46 | 124 | 60 | 45 | 14 |
| A6181TFT-13 | 13 | 46 | 124 | 60 | 45 | 14 | |
| A6181TFT-14 | 14 | 46 | 124 | 60 | 45 | 14 | |
| A6181TFT-9/16IN | 14,288 | 9/16“ | 49 | 133 | 65 | 48 | 16 |
| A6181TFT-15 | 15 | 49 | 133 | 65 | 48 | 16 | |
| A6181TFT-16 | 16 | 49 | 133 | 65 | 48 | 16 |
