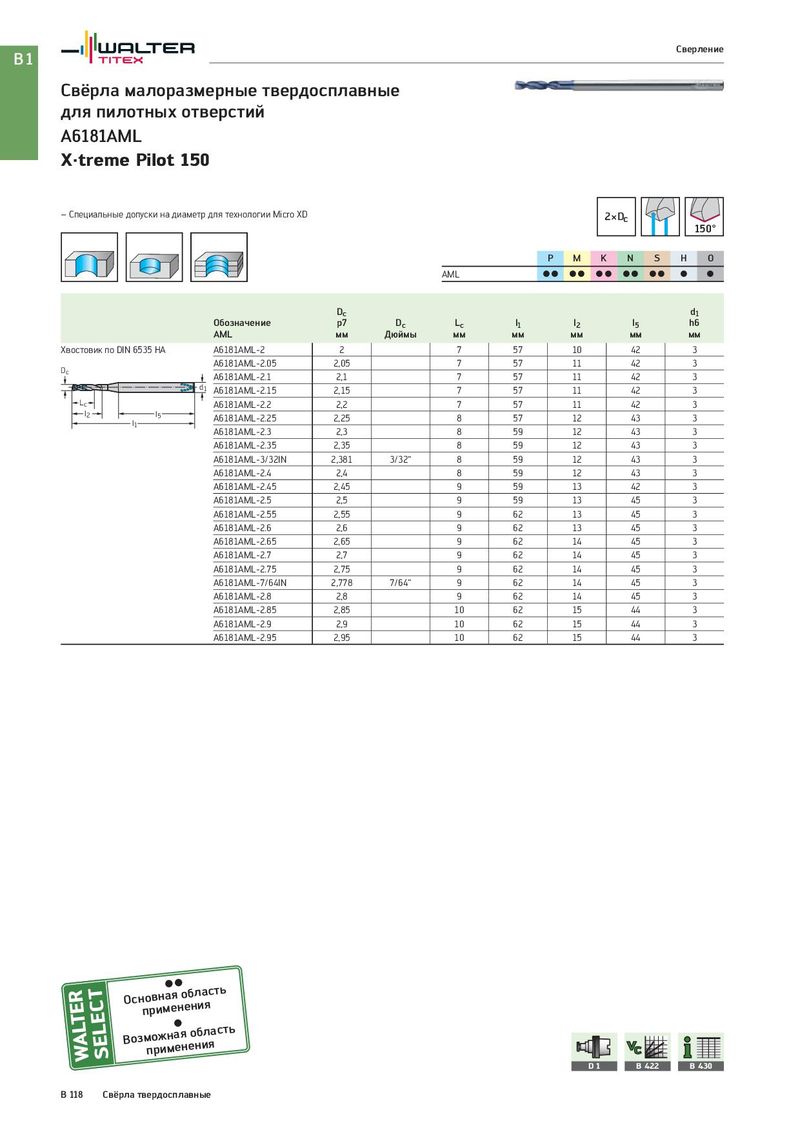

Общий каталог Walter 2017 - страница 632
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
для пилотных отверстий
A6181AML
X·treme Pilot 150
| – Специальные допуски на диаметр д | ля технологии Micro XD | 2×Dc | 150° | |||||
| P M | K N | S H O | ||||||
| AML | C C C C | C C C C | C C C C | |||||
| Обозначение | Dc p7 | Dc | Lc | l1 | l2 | l5 | d1 h6 | |
| AML | мм | Дюймы | мм | мм | мм | мм | мм | |
| Хвостовик по DIN 6535 HA | A6181AML-2 | 2 | 7 | 57 | 10 | 42 | 3 | |
| D | A6181AML-2.05 | 2,05 | 7 | 57 | 11 | 42 | 3 | |
| c | A6181AML-2.1 | 2,1 | 7 | 57 | 11 | 42 | 3 | |
| d1 | A6181AML-2.15 | 2,15 | 7 | 57 | 11 | 42 | 3 | |
| Lc | A6181AML-2.2 | 2,2 | 7 | 57 | 11 | 42 | 3 | |
| l5 l1 l2 | A6181AML-2.25 | 2,25 | 8 | 57 | 12 | 43 | 3 | |
| A6181AML-2.3 | 2,3 | 8 | 59 | 12 | 43 | 3 | ||
| A6181AML-2.35 | 2,35 | 8 | 59 | 12 | 43 | 3 | ||
| A6181AML-3/32IN | 2,381 | 3/32“ | 8 | 59 | 12 | 43 | 3 | |
| A6181AML-2.4 | 2,4 | 8 | 59 | 12 | 43 | 3 | ||
| A6181AML-2.45 | 2,45 | 9 | 59 | 13 | 42 | 3 | ||
| A6181AML-2.5 | 2,5 | 9 | 59 | 13 | 45 | 3 | ||
| A6181AML-2.55 | 2,55 | 9 | 62 | 13 | 45 | 3 | ||
| A6181AML-2.6 | 2,6 | 9 | 62 | 13 | 45 | 3 | ||
| A6181AML-2.65 | 2,65 | 9 | 62 | 14 | 45 | 3 | ||
| A6181AML-2.7 | 2,7 | 9 | 62 | 14 | 45 | 3 | ||
| A6181AML-2.75 | 2,75 | 9 | 62 | 14 | 45 | 3 | ||
| A6181AML-7/64IN | 2,778 | 7/64“ | 9 | 62 | 14 | 45 | 3 | |
| A6181AML-2.8 | 2,8 | 9 | 62 | 14 | 45 | 3 | ||
| A6181AML-2.85 | 2,85 | 10 | 62 | 15 | 44 | 3 | ||
| A6181AML-2.9 | 2,9 | 10 | 62 | 15 | 44 | 3 | ||
| A6181AML-2.95 | 2,95 | 10 | 62 | 15 | 44 | 3 |
