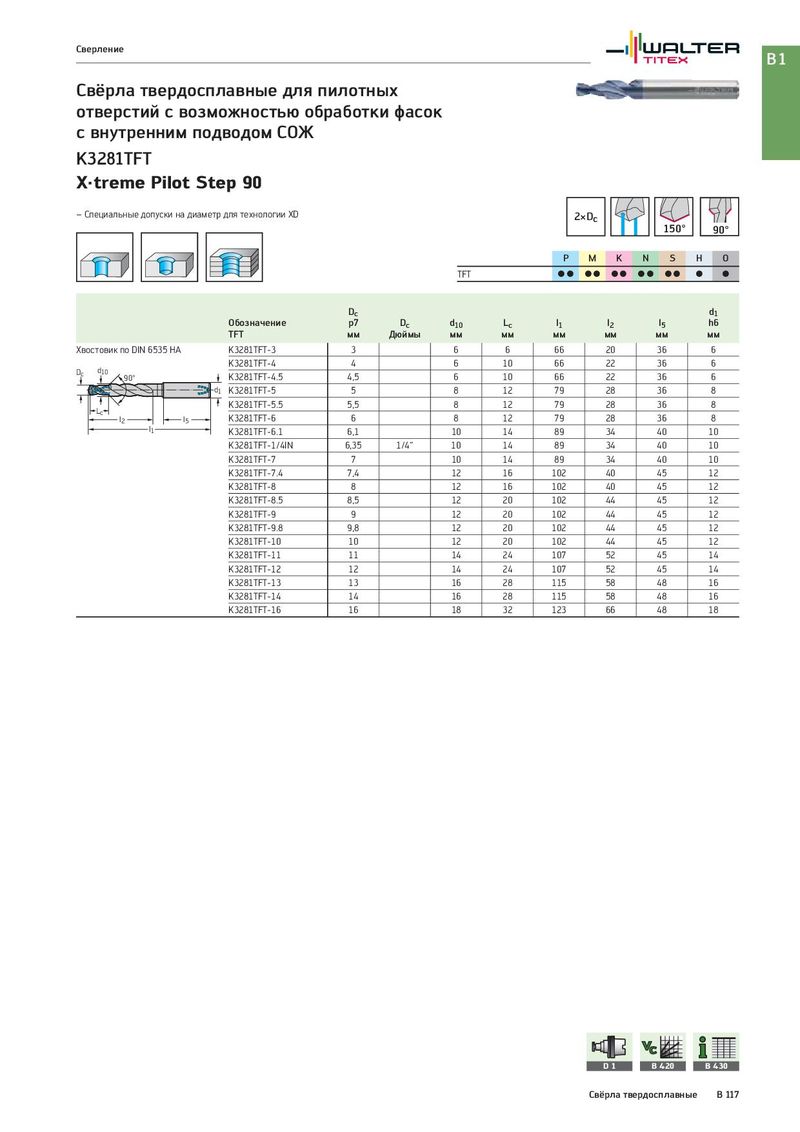

Общий каталог Walter 2017 - страница 631
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
Свёрла твердосплавные для пилотных
отверстий с возможностью обработки фасок
с внутренним подводом СОЖ
K3281TFT
X·treme Pilot Step 90
| – Специальные допуски на диаметр д | ля технологии XD | 2 | ×Dc | 150° | 90° | ||||
| P | M K | N S | H O | ||||||
| TFT | C C | C C C C | C C C C | C C | |||||
| Обозначение | Dc p7 | Dc | d10 | Lc | l1 | l2 | l5 | d1 h6 | |
| TFT | мм | Дюймы | мм | мм | мм | мм | мм | мм | |
| Хвостовик по DIN 6535 HA | K3281TFT-3 | 3 | 6 | 6 | 66 | 20 | 36 | 6 | |
| K3281TFT-4 | 4 | 6 | 10 | 66 | 22 | 36 | 6 | ||
| d10 Dc 90° | K3281TFT-4.5 | 4,5 | 6 | 10 | 66 | 22 | 36 | 6 | |
| d1 | K3281TFT-5 | 5 | 8 | 12 | 79 | 28 | 36 | 8 | |
| L | K3281TFT-5.5 | 5,5 | 8 | 12 | 79 | 28 | 36 | 8 | |
| c l2 l5 | K3281TFT-6 | 6 | 8 | 12 | 79 | 28 | 36 | 8 | |
| l1 | K3281TFT-6.1 | 6,1 | 10 | 14 | 89 | 34 | 40 | 10 | |
| K3281TFT-1/4IN | 6,35 | 1/4“ | 10 | 14 | 89 | 34 | 40 | 10 | |
| K3281TFT-7 | 7 | 10 | 14 | 89 | 34 | 40 | 10 | ||
| K3281TFT-7.4 | 7,4 | 12 | 16 | 102 | 40 | 45 | 12 | ||
| K3281TFT-8 | 8 | 12 | 16 | 102 | 40 | 45 | 12 | ||
| K3281TFT-8.5 | 8,5 | 12 | 20 | 102 | 44 | 45 | 12 | ||
| K3281TFT-9 | 9 | 12 | 20 | 102 | 44 | 45 | 12 | ||
| K3281TFT-9.8 | 9,8 | 12 | 20 | 102 | 44 | 45 | 12 | ||
| K3281TFT-10 | 10 | 12 | 20 | 102 | 44 | 45 | 12 | ||
| K3281TFT-11 | 11 | 14 | 24 | 107 | 52 | 45 | 14 | ||
| K3281TFT-12 | 12 | 14 | 24 | 107 | 52 | 45 | 14 | ||
| K3281TFT-13 | 13 | 16 | 28 | 115 | 58 | 48 | 16 | ||
| K3281TFT-14 | 14 | 16 | 28 | 115 | 58 | 48 | 16 | ||
| K3281TFT-16 | 16 | 18 | 32 | 123 | 66 | 48 | 18 |
