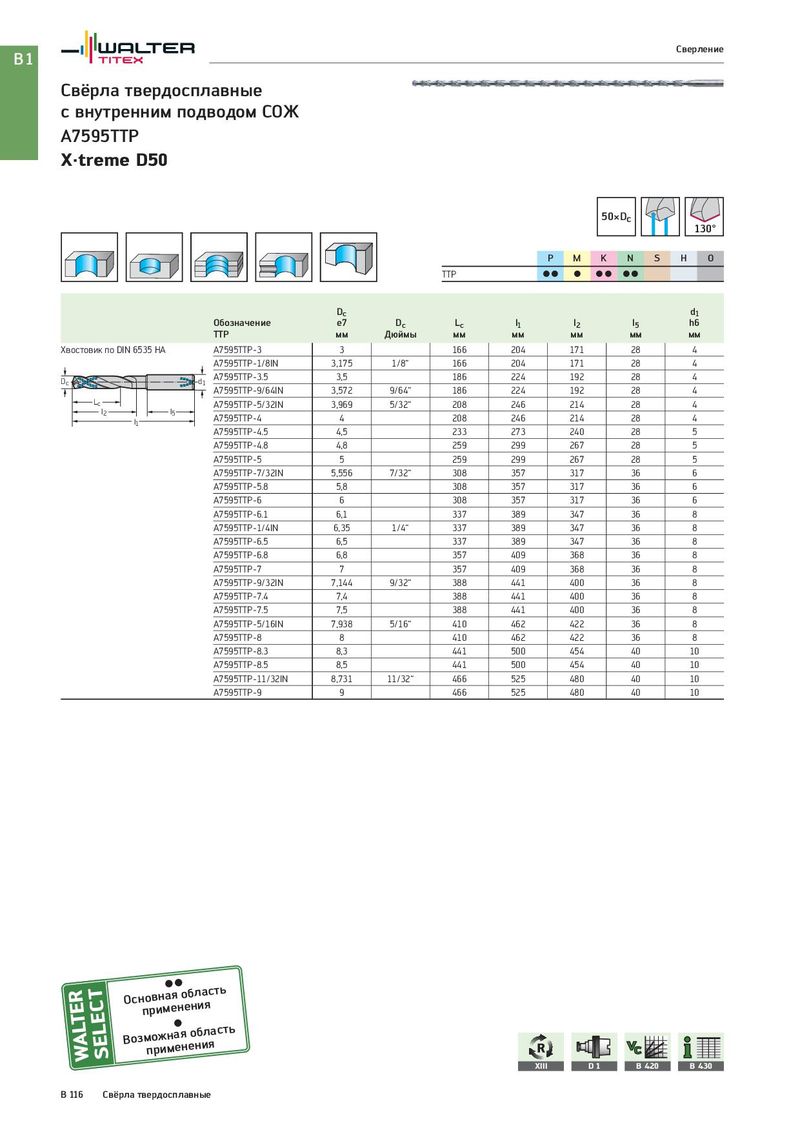

с внутренним подводом СОЖ
A7595TTP
X·treme D50
| 50×Dc | 130° | |||||||
| P M | K N | S H O | ||||||
| TTP | C C C | C C C C | ||||||
| Обозначение | Dc e7 | Dc | Lc | l1 | l2 | l5 | d1 h6 | |
| TTP | мм | Дюймы | мм | мм | мм | мм | мм | |
| Хвостовик по DIN 6535 HA | A7595TTP-3 | 3 | 166 | 204 | 171 | 28 | 4 | |
| A7595TTP-1/8IN | 3,175 | 1/8“ | 166 | 204 | 171 | 28 | 4 | |
| d1 Dc | A7595TTP-3.5 | 3,5 | 186 | 224 | 192 | 28 | 4 | |
| A7595TTP-9/64IN | 3,572 | 9/64“ | 186 | 224 | 192 | 28 | 4 | |
| Lc | A7595TTP-5/32IN | 3,969 | 5/32“ | 208 | 246 | 214 | 28 | 4 |
| l5 l1 l2 | A7595TTP-4 | 4 | 208 | 246 | 214 | 28 | 4 | |
| A7595TTP-4.5 | 4,5 | 233 | 273 | 240 | 28 | 5 | ||
| A7595TTP-4.8 | 4,8 | 259 | 299 | 267 | 28 | 5 | ||
| A7595TTP-5 | 5 | 259 | 299 | 267 | 28 | 5 | ||
| A7595TTP-7/32IN | 5,556 | 7/32“ | 308 | 357 | 317 | 36 | 6 | |
| A7595TTP-5.8 | 5,8 | 308 | 357 | 317 | 36 | 6 | ||
| A7595TTP-6 | 6 | 308 | 357 | 317 | 36 | 6 | ||
| A7595TTP-6.1 | 6,1 | 337 | 389 | 347 | 36 | 8 | ||
| A7595TTP-1/4IN | 6,35 | 1/4“ | 337 | 389 | 347 | 36 | 8 | |
| A7595TTP-6.5 | 6,5 | 337 | 389 | 347 | 36 | 8 | ||
| A7595TTP-6.8 | 6,8 | 357 | 409 | 368 | 36 | 8 | ||
| A7595TTP-7 | 7 | 357 | 409 | 368 | 36 | 8 | ||
| A7595TTP-9/32IN | 7,144 | 9/32“ | 388 | 441 | 400 | 36 | 8 | |
| A7595TTP-7.4 | 7,4 | 388 | 441 | 400 | 36 | 8 | ||
| A7595TTP-7.5 | 7,5 | 388 | 441 | 400 | 36 | 8 | ||
| A7595TTP-5/16IN | 7,938 | 5/16“ | 410 | 462 | 422 | 36 | 8 | |
| A7595TTP-8 | 8 | 410 | 462 | 422 | 36 | 8 | ||
| A7595TTP-8.3 | 8,3 | 441 | 500 | 454 | 40 | 10 | ||
| A7595TTP-8.5 | 8,5 | 441 | 500 | 454 | 40 | 10 | ||
| A7595TTP-11/32IN | 8,731 | 11/32“ | 466 | 525 | 480 | 40 | 10 | |
| A7595TTP-9 | 9 | 466 | 525 | 480 | 40 | 10 |
