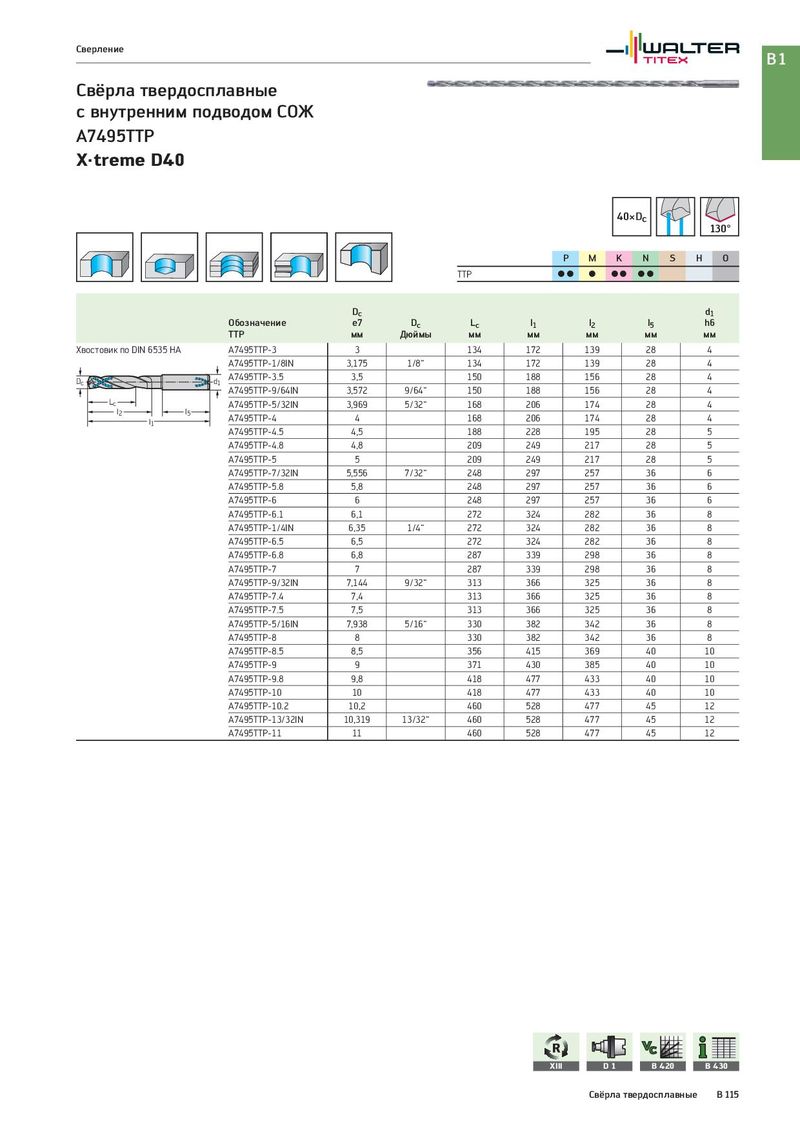

Общий каталог Walter 2017 - страница 629
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A7495TTP
X·treme D40
| 40×Dc | 130° | ||||||||
| P M | K N | S | H O | ||||||
| TTP | C C C | C C C C | |||||||
| Обозначение | Dc e7 | Dc | Lc | l1 | l2 | l5 | d1 h6 | ||
| TTP | мм | Дюймы | мм | мм | мм | мм | мм | ||
| Хвостовик по DIN 6535 HA | A7495TTP-3 | 3 | 134 | 172 | 139 | 28 | 4 | ||
| A7495TTP-1/8IN | 3,175 | 1/8“ | 134 | 172 | 139 | 28 | 4 | ||
| d1 Dc | A7495TTP-3.5 | 3,5 | 150 | 188 | 156 | 28 | 4 | ||
| A7495TTP-9/64IN | 3,572 | 9/64“ | 150 | 188 | 156 | 28 | 4 | ||
| Lc | A7495TTP-5/32IN | 3,969 | 5/32“ | 168 | 206 | 174 | 28 | 4 | |
| l5 l1 l2 | A7495TTP-4 | 4 | 168 | 206 | 174 | 28 | 4 | ||
| A7495TTP-4.5 | 4,5 | 188 | 228 | 195 | 28 | 5 | |||
| A7495TTP-4.8 | 4,8 | 209 | 249 | 217 | 28 | 5 | |||
| A7495TTP-5 | 5 | 209 | 249 | 217 | 28 | 5 | |||
| A7495TTP-7/32IN | 5,556 | 7/32“ | 248 | 297 | 257 | 36 | 6 | ||
| A7495TTP-5.8 | 5,8 | 248 | 297 | 257 | 36 | 6 | |||
| A7495TTP-6 | 6 | 248 | 297 | 257 | 36 | 6 | |||
| A7495TTP-6.1 | 6,1 | 272 | 324 | 282 | 36 | 8 | |||
| A7495TTP-1/4IN | 6,35 | 1/4“ | 272 | 324 | 282 | 36 | 8 | ||
| A7495TTP-6.5 | 6,5 | 272 | 324 | 282 | 36 | 8 | |||
| A7495TTP-6.8 | 6,8 | 287 | 339 | 298 | 36 | 8 | |||
| A7495TTP-7 | 7 | 287 | 339 | 298 | 36 | 8 | |||
| A7495TTP-9/32IN | 7,144 | 9/32“ | 313 | 366 | 325 | 36 | 8 | ||
| A7495TTP-7.4 | 7,4 | 313 | 366 | 325 | 36 | 8 | |||
| A7495TTP-7.5 | 7,5 | 313 | 366 | 325 | 36 | 8 | |||
| A7495TTP-5/16IN | 7,938 | 5/16“ | 330 | 382 | 342 | 36 | 8 | ||
| A7495TTP-8 | 8 | 330 | 382 | 342 | 36 | 8 | |||
| A7495TTP-8.5 | 8,5 | 356 | 415 | 369 | 40 | 10 | |||
| A7495TTP-9 | 9 | 371 | 430 | 385 | 40 | 10 | |||
| A7495TTP-9.8 | 9,8 | 418 | 477 | 433 | 40 | 10 | |||
| A7495TTP-10 | 10 | 418 | 477 | 433 | 40 | 10 | |||
| A7495TTP-10.2 | 10,2 | 460 | 528 | 477 | 45 | 12 | |||
| A7495TTP-13/32IN | 10,319 | 13/32“ | 460 | 528 | 477 | 45 | 12 | ||
| A7495TTP-11 | 11 | 460 | 528 | 477 | 45 | 12 |
