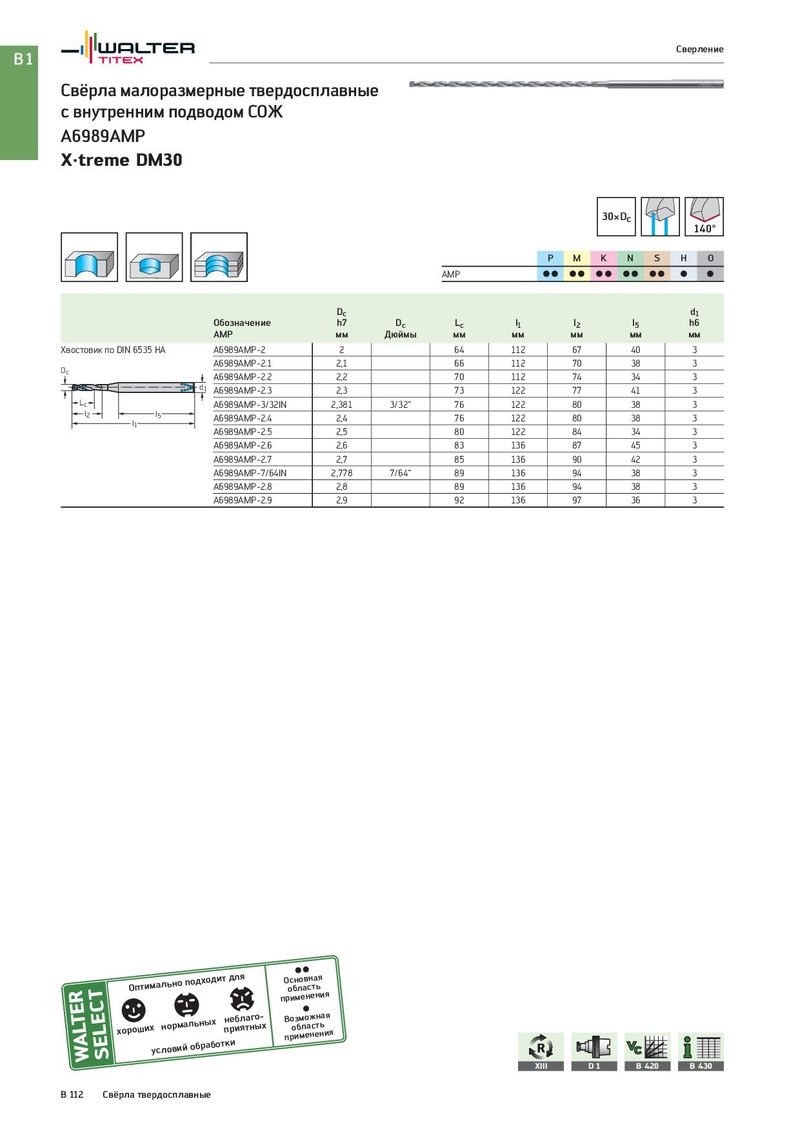

Общий каталог Walter 2017 - страница 626
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6989AMP
X·treme DM30
| 30×Dc | 140° | |||||||||
| P M | K N | S | H O | |||||||
| AMP | C C C C | C C C C | C C | C C | ||||||
| Обозначение | Dc h7 | Dc | Lc | l1 | l2 | l5 | d1 h6 | |||
| AMP | мм | Дюймы | мм | мм | мм | мм | мм | |||
| Хвостовик по DIN 6535 HA | A6989AMP-2 | 2 | 64 | 112 | 67 | 40 | 3 | |||
| D | A6989AMP-2.1 | 2,1 | 66 | 112 | 70 | 38 | 3 | |||
| c | A6989AMP-2.2 | 2,2 | 70 | 112 | 74 | 34 | 3 | |||
| d1 | A6989AMP-2.3 | 2,3 | 73 | 122 | 77 | 41 | 3 | |||
| Lc | A6989AMP-3/32IN | 2,381 | 3/32“ | 76 | 122 | 80 | 38 | 3 | ||
| l5 l1 l2 | A6989AMP-2.4 | 2,4 | 76 | 122 | 80 | 38 | 3 | |||
| A6989AMP-2.5 | 2,5 | 80 | 122 | 84 | 34 | 3 | ||||
| A6989AMP-2.6 | 2,6 | 83 | 136 | 87 | 45 | 3 | ||||
| A6989AMP-2.7 | 2,7 | 85 | 136 | 90 | 42 | 3 | ||||
| A6989AMP-7/64IN | 2,778 | 7/64“ | 89 | 136 | 94 | 38 | 3 | |||
| A6989AMP-2.8 | 2,8 | 89 | 136 | 94 | 38 | 3 | ||||
| A6989AMP-2.9 | 2,9 | 92 | 136 | 97 | 36 | 3 |
Основная Оптимально подходит для область применения неблаго- Возможная
