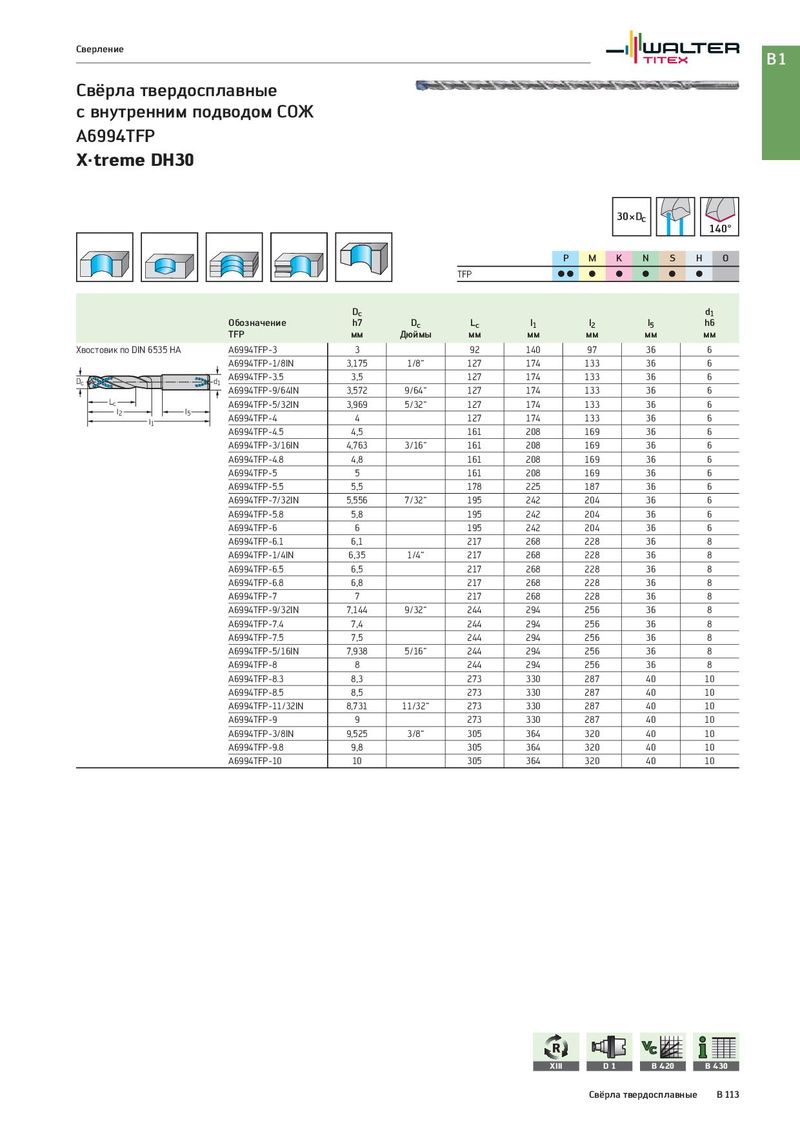

Общий каталог Walter 2017 - страница 627
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6994TFP
X·treme DH30
| 30×Dc | 140° | ||||||
| P M | K N | S H O | |||||
| TFP | C C C | C C | C C | ||||
| Обозначение | Dc h7 | Dc | Lc | l1 | l2 | l5 | d1 h6 |
| TFP | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A6994TFP-3 | 3 | 92 | 140 | 97 | 36 | 6 | |
| A6994TFP-1/8IN | 3,175 | 1/8“ | 127 | 174 | 133 | 36 | 6 |
| d1 D A6994TFP-3.5 | 3,5 | 127 | 174 | 133 | 36 | 6 | |
| c A6994TFP-9/64IN | 3,572 | 9/64“ | 127 | 174 | 133 | 36 | 6 |
| Lc A6994TFP-5/32IN | 3,969 | 5/32“ | 127 | 174 | 133 | 36 | 6 |
| l5 l1 l2 A6994TFP-4 | 4 | 127 | 174 | 133 | 36 | 6 | |
| A6994TFP-4.5 | 4,5 | 161 | 208 | 169 | 36 | 6 | |
| A6994TFP-3/16IN | 4,763 | 3/16“ | 161 | 208 | 169 | 36 | 6 |
| A6994TFP-4.8 | 4,8 | 161 | 208 | 169 | 36 | 6 | |
| A6994TFP-5 | 5 | 161 | 208 | 169 | 36 | 6 | |
| A6994TFP-5.5 | 5,5 | 178 | 225 | 187 | 36 | 6 | |
| A6994TFP-7/32IN | 5,556 | 7/32“ | 195 | 242 | 204 | 36 | 6 |
| A6994TFP-5.8 | 5,8 | 195 | 242 | 204 | 36 | 6 | |
| A6994TFP-6 | 6 | 195 | 242 | 204 | 36 | 6 | |
| A6994TFP-6.1 | 6,1 | 217 | 268 | 228 | 36 | 8 | |
| A6994TFP-1/4IN | 6,35 | 1/4“ | 217 | 268 | 228 | 36 | 8 |
| A6994TFP-6.5 | 6,5 | 217 | 268 | 228 | 36 | 8 | |
| A6994TFP-6.8 | 6,8 | 217 | 268 | 228 | 36 | 8 | |
| A6994TFP-7 | 7 | 217 | 268 | 228 | 36 | 8 | |
| A6994TFP-9/32IN | 7,144 | 9/32“ | 244 | 294 | 256 | 36 | 8 |
| A6994TFP-7.4 | 7,4 | 244 | 294 | 256 | 36 | 8 | |
| A6994TFP-7.5 | 7,5 | 244 | 294 | 256 | 36 | 8 | |
| A6994TFP-5/16IN | 7,938 | 5/16“ | 244 | 294 | 256 | 36 | 8 |
| A6994TFP-8 | 8 | 244 | 294 | 256 | 36 | 8 | |
| A6994TFP-8.3 | 8,3 | 273 | 330 | 287 | 40 | 10 | |
| A6994TFP-8.5 | 8,5 | 273 | 330 | 287 | 40 | 10 | |
| A6994TFP-11/32IN | 8,731 | 11/32“ | 273 | 330 | 287 | 40 | 10 |
| A6994TFP-9 | 9 | 273 | 330 | 287 | 40 | 10 | |
| A6994TFP-3/8IN | 9,525 | 3/8“ | 305 | 364 | 320 | 40 | 10 |
| A6994TFP-9.8 | 9,8 | 305 | 364 | 320 | 40 | 10 | |
| A6994TFP-10 | 10 | 305 | 364 | 320 | 40 | 10 |
