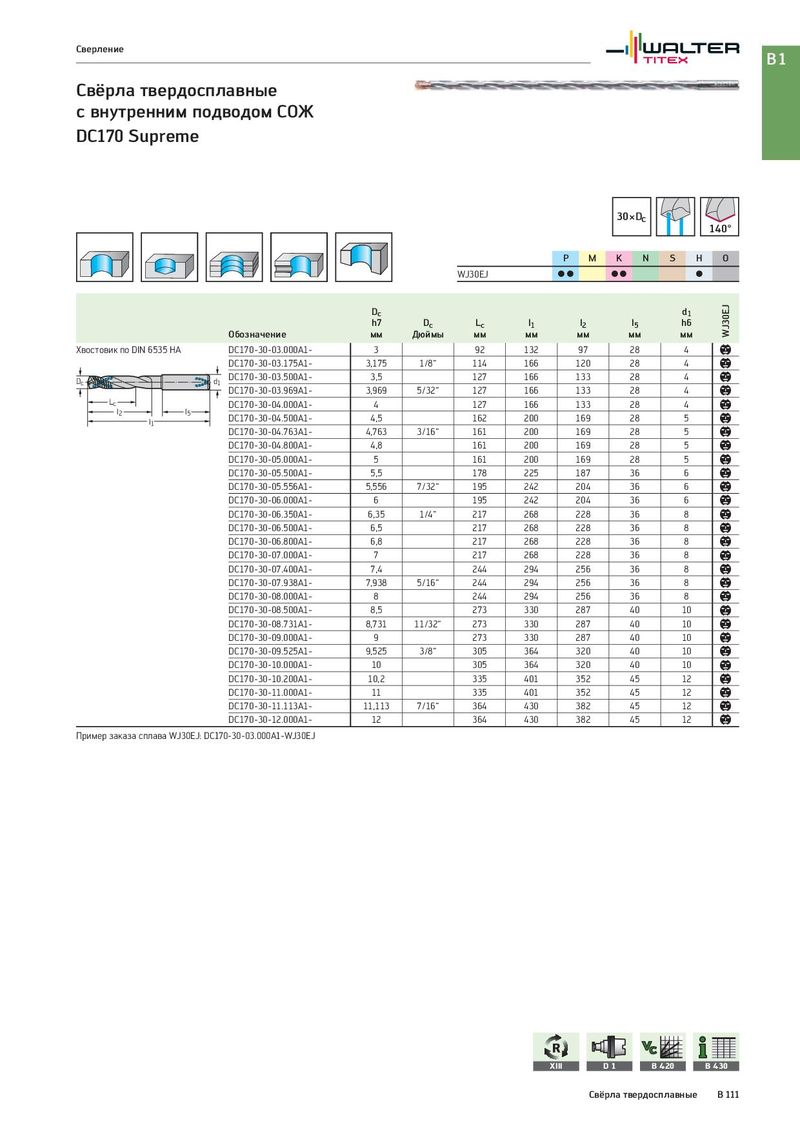

с внутренним подводом СОЖ
DC170 Supreme
| 30×Dc | 140° | ||||||||
| P M | K N | S | H O | ||||||
| WJ30EJ | C C | C C | C | ||||||
| Обозначение | Dc h7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | WJ30EJ | |
| Хвостовик по DIN 6535 HA | DC170-30-03.000A1- | 3 | 92 | 132 | 97 | 28 | 4 | b | |
| DC170-30-03.175A1- | 3,175 | 1/8“ | 114 | 166 | 120 | 28 | 4 | b | |
| d1 Dc | DC170-30-03.500A1- | 3,5 | 127 | 166 | 133 | 28 | 4 | b | |
| DC170-30-03.969A1- | 3,969 | 5/32“ | 127 | 166 | 133 | 28 | 4 | b | |
| Lc | DC170-30-04.000A1- | 4 | 127 | 166 | 133 | 28 | 4 | b | |
| l5 l1 l2 | DC170-30-04.500A1- | 4,5 | 162 | 200 | 169 | 28 | 5 | b | |
| DC170-30-04.763A1- | 4,763 | 3/16“ | 161 | 200 | 169 | 28 | 5 | b | |
| DC170-30-04.800A1- | 4,8 | 161 | 200 | 169 | 28 | 5 | b | ||
| DC170-30-05.000A1- | 5 | 161 | 200 | 169 | 28 | 5 | b | ||
| DC170-30-05.500A1- | 5,5 | 178 | 225 | 187 | 36 | 6 | b | ||
| DC170-30-05.556A1- | 5,556 | 7/32“ | 195 | 242 | 204 | 36 | 6 | b | |
| DC170-30-06.000A1- | 6 | 195 | 242 | 204 | 36 | 6 | b | ||
| DC170-30-06.350A1- | 6,35 | 1/4“ | 217 | 268 | 228 | 36 | 8 | b | |
| DC170-30-06.500A1- | 6,5 | 217 | 268 | 228 | 36 | 8 | b | ||
| DC170-30-06.800A1- | 6,8 | 217 | 268 | 228 | 36 | 8 | b | ||
| DC170-30-07.000A1- | 7 | 217 | 268 | 228 | 36 | 8 | b | ||
| DC170-30-07.400A1- | 7,4 | 244 | 294 | 256 | 36 | 8 | b | ||
| DC170-30-07.938A1- | 7,938 | 5/16“ | 244 | 294 | 256 | 36 | 8 | b | |
| DC170-30-08.000A1- | 8 | 244 | 294 | 256 | 36 | 8 | b | ||
| DC170-30-08.500A1- | 8,5 | 273 | 330 | 287 | 40 | 10 | b | ||
| DC170-30-08.731A1- | 8,731 | 11/32“ | 273 | 330 | 287 | 40 | 10 | b | |
| DC170-30-09.000A1- | 9 | 273 | 330 | 287 | 40 | 10 | b | ||
| DC170-30-09.525A1- | 9,525 | 3/8“ | 305 | 364 | 320 | 40 | 10 | b | |
| DC170-30-10.000A1- | 10 | 305 | 364 | 320 | 40 | 10 | b | ||
| DC170-30-10.200A1- | 10,2 | 335 | 401 | 352 | 45 | 12 | b | ||
| DC170-30-11.000A1- | 11 | 335 | 401 | 352 | 45 | 12 | b | ||
| DC170-30-11.113A1- | 11,113 | 7/16“ | 364 | 430 | 382 | 45 | 12 | b | |
| DC170-30-12.000A1- | 12 | 364 | 430 | 382 | 45 | 12 | b |
Пример заказа сплава WJ30EJ: DC170-30-03.000A1-WJ30EJ
