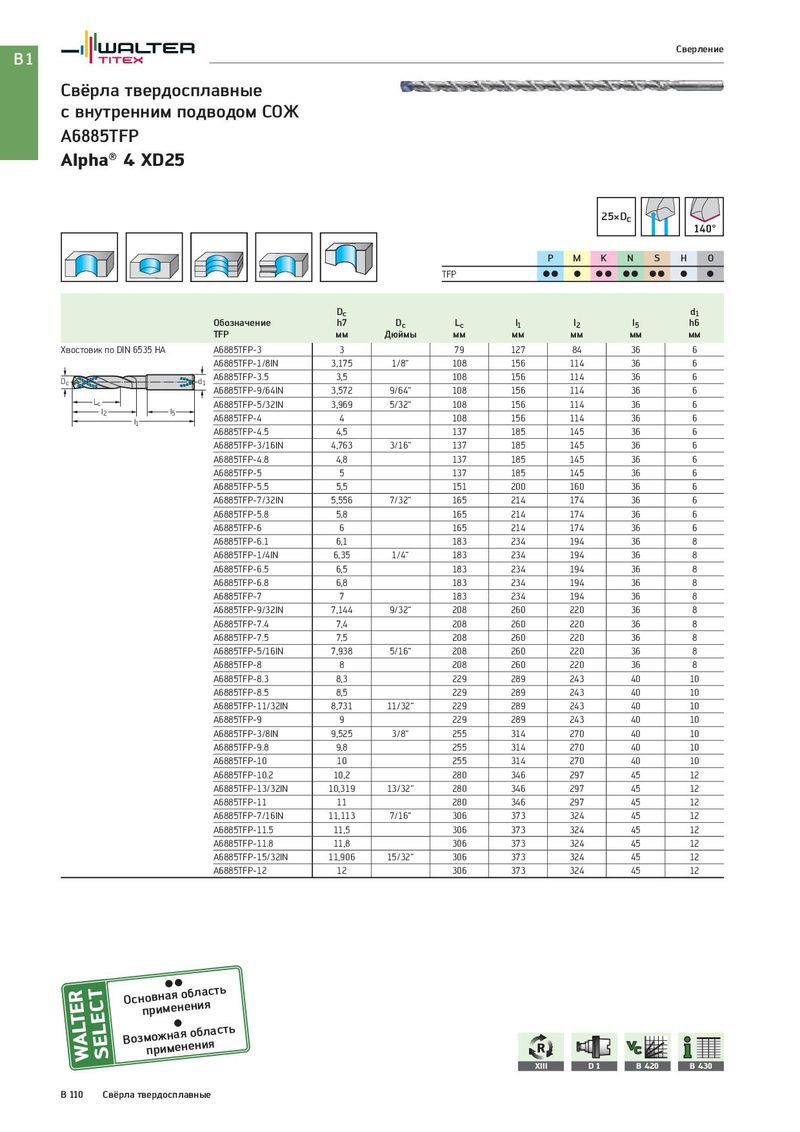

Общий каталог Walter 2017 - страница 624
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6885TFP
Alpha® 4 XD25
| 140° 25×Dc | ||||||
| P M | K N S H O | |||||
| TFP | C C C | C C C C C C C C | ||||
| Dc | d1 | |||||
| Обозначение | h7 | Dc | Lc | l1 | l2 | l5 h6 |
| TFP | мм | Дюймы | мм | мм | мм | мм мм |
| Хвостовик по DIN 6535 HA A6885TFP-3 | 3 | 79 | 127 | 84 | 36 6 | |
| A6885TFP-1/8IN | 3,175 | 1/8“ | 108 | 156 | 114 | 36 6 |
| d D A6885TFP-3.5 | 3,5 | 108 | 156 | 114 | 36 6 | |
| 1 c A6885TFP-9/64IN | 3,572 | 9/64“ | 108 | 156 | 114 | 36 6 |
| Lc A6885TFP-5/32IN | 3,969 | 5/32“ | 108 | 156 | 114 | 36 6 |
| l5 l1 l2 A6885TFP-4 | 4 | 108 | 156 | 114 | 36 6 | |
| A6885TFP-4.5 | 4,5 | 137 | 185 | 145 | 36 6 | |
| A6885TFP-3/16IN | 4,763 | 3/16“ | 137 | 185 | 145 | 36 6 |
| A6885TFP-4.8 | 4,8 | 137 | 185 | 145 | 36 6 | |
| A6885TFP-5 | 5 | 137 | 185 | 145 | 36 6 | |
| A6885TFP-5.5 | 5,5 | 151 | 200 | 160 | 36 6 | |
| A6885TFP-7/32IN | 5,556 | 7/32“ | 165 | 214 | 174 | 36 6 |
| A6885TFP-5.8 | 5,8 | 165 | 214 | 174 | 36 6 | |
| A6885TFP-6 | 6 | 165 | 214 | 174 | 36 6 | |
| A6885TFP-6.1 | 6,1 | 183 | 234 | 194 | 36 8 | |
| A6885TFP-1/4IN | 6,35 | 1/4“ | 183 | 234 | 194 | 36 8 |
| A6885TFP-6.5 | 6,5 | 183 | 234 | 194 | 36 8 | |
| A6885TFP-6.8 | 6,8 | 183 | 234 | 194 | 36 8 | |
| A6885TFP-7 | 7 | 183 | 234 | 194 | 36 8 | |
| A6885TFP-9/32IN | 7,144 | 9/32“ | 208 | 260 | 220 | 36 8 |
| A6885TFP-7.4 | 7,4 | 208 | 260 | 220 | 36 8 | |
| A6885TFP-7.5 | 7,5 | 208 | 260 | 220 | 36 8 | |
| A6885TFP-5/16IN | 7,938 | 5/16“ | 208 | 260 | 220 | 36 8 |
| A6885TFP-8 | 8 | 208 | 260 | 220 | 36 8 | |
| A6885TFP-8.3 | 8,3 | 229 | 289 | 243 | 40 10 | |
| A6885TFP-8.5 | 8,5 | 229 | 289 | 243 | 40 10 | |
| A6885TFP-11/32IN | 8,731 | 11/32“ | 229 | 289 | 243 | 40 10 |
| A6885TFP-9 | 9 | 229 | 289 | 243 | 40 10 | |
| A6885TFP-3/8IN | 9,525 | 3/8“ | 255 | 314 | 270 | 40 10 |
| A6885TFP-9.8 | 9,8 | 255 | 314 | 270 | 40 10 | |
| A6885TFP-10 | 10 | 255 | 314 | 270 | 40 10 | |
| A6885TFP-10.2 | 10,2 | 280 | 346 | 297 | 45 12 | |
| A6885TFP-13/32IN | 10,319 | 13/32“ | 280 | 346 | 297 | 45 12 |
| A6885TFP-11 | 11 | 280 | 346 | 297 | 45 12 | |
| A6885TFP-7/16IN | 11,113 | 7/16“ | 306 | 373 | 324 | 45 12 |
| A6885TFP-11.5 | 11,5 | 306 | 373 | 324 | 45 12 | |
| A6885TFP-11.8 | 11,8 | 306 | 373 | 324 | 45 12 | |
| A6885TFP-15/32IN | 11,906 | 15/32“ | 306 | 373 | 324 | 45 12 |
| A6885TFP-12 | 12 | 306 | 373 | 324 | 45 12 |
