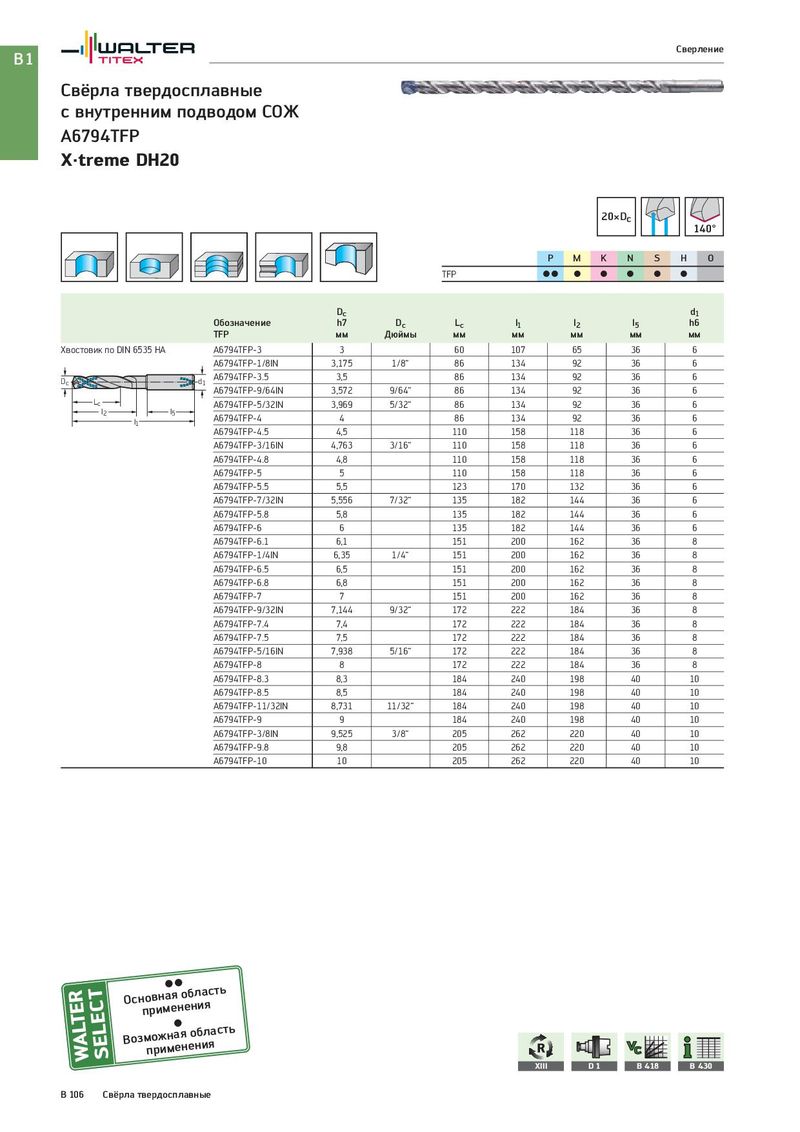

Общий каталог Walter 2017 - страница 620

B1 Сверление Свёрла твердосплавные с внутренним подводом СОЖ A6794TFP X·treme DH20 20×Dc 140° P M K N S H O TFP CC C C C C C Dc d1 Обозначение h7 Dc Lc l1 l2 l5 h6 TFP мм Дюймы мм мм мм мм мм Хвостовик по DIN 6535 HA A6794TFP-3 3 60 107 65 36 6 A6794TFP-1/8IN 3,175 1/8“ 86 134 92 36 6 Dc d1 A6794TFP-3.5 3,5 86 134 92 36 6 A6794TFP-9/64IN 3,572 9/64“ 86 134 92 36 6 Lc A6794TFP-5/32IN 3,969 5/32“ 86 134 92 36 6 l2 l5 A6794TFP-4 4 86 134 92 36 6 l1 A6794TFP-4.5 4,5 110 158 118 36 6 A6794TFP-3/16IN 4,763 3/16“ 110 158 118 36 6 A6794TFP-4.8 4,8 110 158 118 36 6 A6794TFP-5 5 110 158 118 36 6 A6794TFP-5.5 5,5 123 170 132 36 6 A6794TFP-7/32IN 5,556 7/32“ 135 182 144 36 6 A6794TFP-5.8 5,8 135 182 144 36 6 A6794TFP-6 6 135 182 144 36 6 A6794TFP-6.1 6,1 151 200 162 36 8 A6794TFP-1/4IN 6,35 1/4“ 151 200 162 36 8 A6794TFP-6.5 6,5 151 200 162 36 8 A6794TFP-6.8 6,8 151 200 162 36 8 A6794TFP-7 7 151 200 162 36 8 A6794TFP-9/32IN 7,144 9/32“ 172 222 184 36 8 A6794TFP-7.4 7,4 172 222 184 36 8 A6794TFP-7.5 7,5 172 222 184 36 8 A6794TFP-5/16IN 7,938 5/16“ 172 222 184 36 8 A6794TFP-8 8 172 222 184 36 8 A6794TFP-8.3 8,3 184 240 198 40 10 A6794TFP-8.5 8,5 184 240 198 40 10 A6794TFP-11/32IN 8,731 11/32“ 184 240 198 40 10 A6794TFP-9 9 184 240 198 40 10 A6794TFP-3/8IN 9,525 3/8“ 205 262 220 40 10 A6794TFP-9.8 9,8 205 262 220 40 10 A6794TFP-10 10 205 262 220 40 10 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D 1 B 418 B 430 B 106 Свёрла твердосплавные
