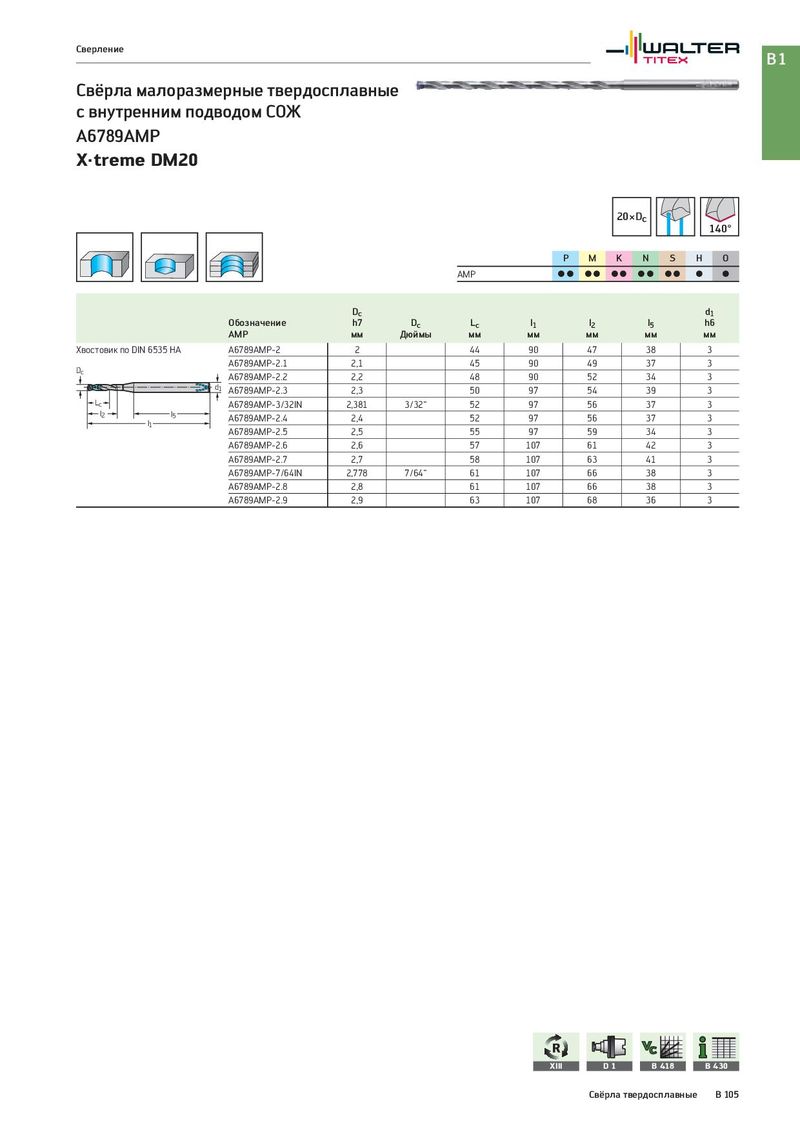

Общий каталог Walter 2017 - страница 619
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6789AMP
X·treme DM20
| 20×Dc | 140° | |||||||||
| P M | K N | S | H O | |||||||
| AMP | C C C C | C C C C | C C | C C | ||||||
| Обозначение AMP | Dc h7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | |||
| Хвостовик по DIN 6535 HA | A6789AMP-2 | 2 | 44 | 90 | 47 | 38 | 3 | |||
| D | A6789AMP-2.1 | 2,1 | 45 | 90 | 49 | 37 | 3 | |||
| c | A6789AMP-2.2 | 2,2 | 48 | 90 | 52 | 34 | 3 | |||
| d1 | A6789AMP-2.3 | 2,3 | 50 | 97 | 54 | 39 | 3 | |||
| Lc | A6789AMP-3/32IN | 2,381 | 3/32“ | 52 | 97 | 56 | 37 | 3 | ||
| l5 l1 l2 | A6789AMP-2.4 | 2,4 | 52 | 97 | 56 | 37 | 3 | |||
| A6789AMP-2.5 | 2,5 | 55 | 97 | 59 | 34 | 3 | ||||
| A6789AMP-2.6 | 2,6 | 57 | 107 | 61 | 42 | 3 | ||||
| A6789AMP-2.7 | 2,7 | 58 | 107 | 63 | 41 | 3 | ||||
| A6789AMP-7/64IN | 2,778 | 7/64“ | 61 | 107 | 66 | 38 | 3 | |||
| A6789AMP-2.8 | 2,8 | 61 | 107 | 66 | 38 | 3 | ||||
| A6789AMP-2.9 | 2,9 | 63 | 107 | 68 | 36 | 3 |
