с внутренним подводом СОЖ

DC170 Supreme

						20×Dc		°
								140
					P M	K N	S	H O
			WJ30EJ		C C	C C		C
	Dc h7	Dc	Lc	l1	l2	l5	d1 h6	J30EJ
Обозначение	мм	Дюймы	мм	мм	мм	мм	мм	W
Хвостовик по DIN 6535 HA DC170-20-03.000A1-	3		60	97	65	28	4	b
DC170-20-03.175A1-	3,175	1/8“	74	112	80	28	4	b
d D DC170-20-03.500A1-	3,5		86	124	92	28	4	b
1 c DC170-20-03.572A1-	3,572	9/64“	86	124	92	28	4	b
Lc DC170-20-03.969A1-	3,969	5/32“	86	124	92	28	4	b
l5 l2 DC170-20-04.000A1-	4		86	124	92	28	4	b
l1 DC170-20-04.500A1-	4,5		111	150	118	28	5	b
DC170-20-04.763A1-	4,763	3/16“	110	150	118	28	5	b
DC170-20-04.800A1-	4,8		110	150	118	28	5	b
DC170-20-05.000A1-	5		110	150	118	28	5	b
DC170-20-05.500A1-	5,5		123	170	132	36	6	b
DC170-20-05.556A1-	5,556	7/32“	135	182	144	36	6	b
DC170-20-05.800A1-	5,8		135	182	144	36	6	b
DC170-20-06.000A1-	6		135	182	144	36	6	b
DC170-20-06.100A1-	6,1		151	200	162	36	8	b
DC170-20-06.350A1-	6,35	1/4“	151	200	162	36	8	b
DC170-20-06.500A1-	6,5		151	200	162	36	8	b
DC170-20-06.800A1-	6,8		151	200	162	36	8	b
DC170-20-07.000A1-	7		151	200	162	36	8	b
DC170-20-07.144A1-	7,144	9/32“	172	222	184	36	8	b
DC170-20-07.400A1-	7,4		172	222	184	36	8	b
DC170-20-07.500A1-	7,5		172	222	184	36	8	b
DC170-20-07.938A1-	7,938	5/16“	172	222	184	36	8	b
DC170-20-08.000A1-	8		172	222	184	36	8	b
DC170-20-08.300A1-	8,3		184	240	198	40	10	b
DC170-20-08.500A1-	8,5		184	240	198	40	10	b
DC170-20-08.731A1-	8,731	11/32“	184	240	198	40	10	b
DC170-20-09.000A1-	9		184	240	198	40	10	b
DC170-20-09.525A1-	9,525	3/8“	205	262	220	40	10	b
DC170-20-09.800A1-	9,8		205	262	220	40	10	b
DC170-20-10.000A1-	10		205	262	220	40	10	b
DC170-20-10.200A1-	10,2		225	289	242	45	12	b
DC170-20-10.319A1-	10,319	13/32“	225	289	242	45	12	b
DC170-20-11.000A1-	11		225	289	242	45	12	b
DC170-20-11.113A1-	11,113	7/16“	246	311	264	45	12	b
DC170-20-11.500A1-	11,5		246	311	264	45	12	b
DC170-20-11.800A1-	11,8		246	311	264	45	12	b
DC170-20-11.906A1-	11,906	15/32“	246	311	264	45	12	b
DC170-20-12.000A1-	12		246	311	264	45	12	b
DC170-20-12.700A1-	12,7	1/2“	294	357	308	45	14	b
DC170-20-13.000A1-	13		294	357	308	45	14	b
DC170-20-14.000A1-	14		294	357	308	45	14	b
DC170-20-14.288A1-	14,288	9/16“	336	404	352	48	16	b
DC170-20-15.000A1-	15		336	404	352	48	16	b
DC170-20-16.000A1-	16		336	404	352	48	16	b

Пример заказа сплава WJ30EJ: DC170-20-03.000A1-WJ30EJ

Основная Оптимально подходит для область применения неблаго- Возможная

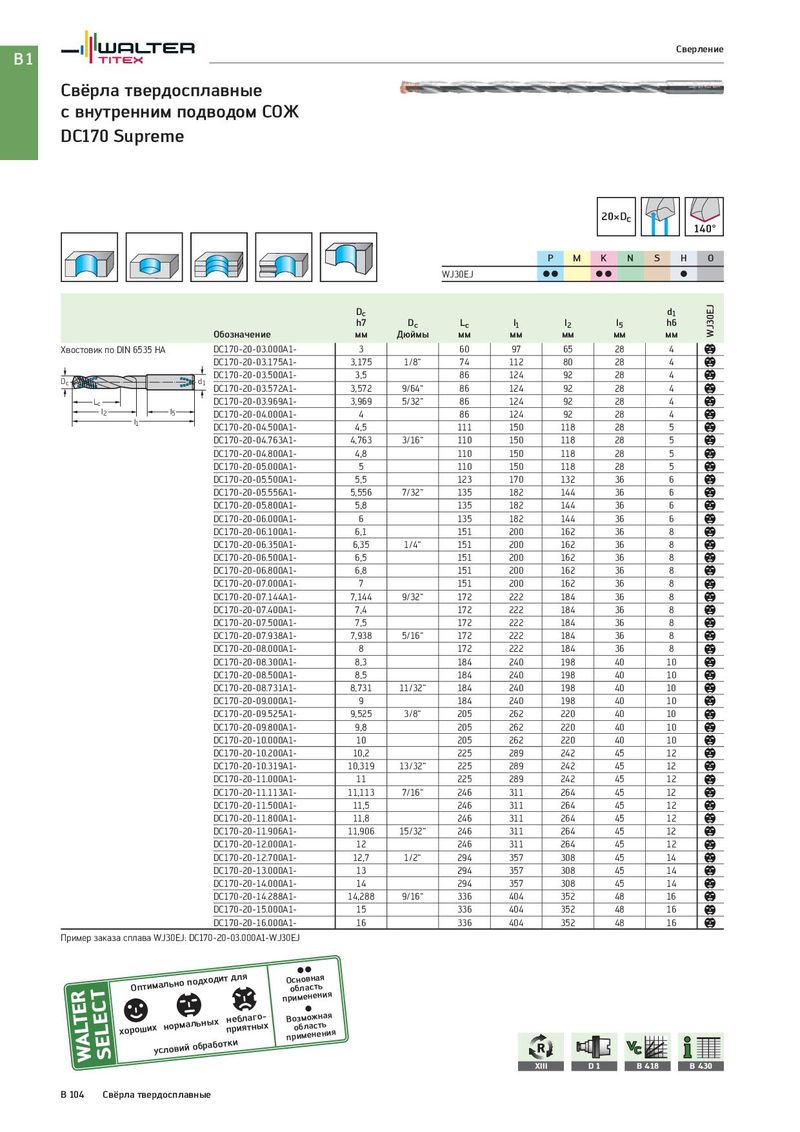

Общий каталог Walter 2017 - страница 618
