с внутренним подводом СОЖ

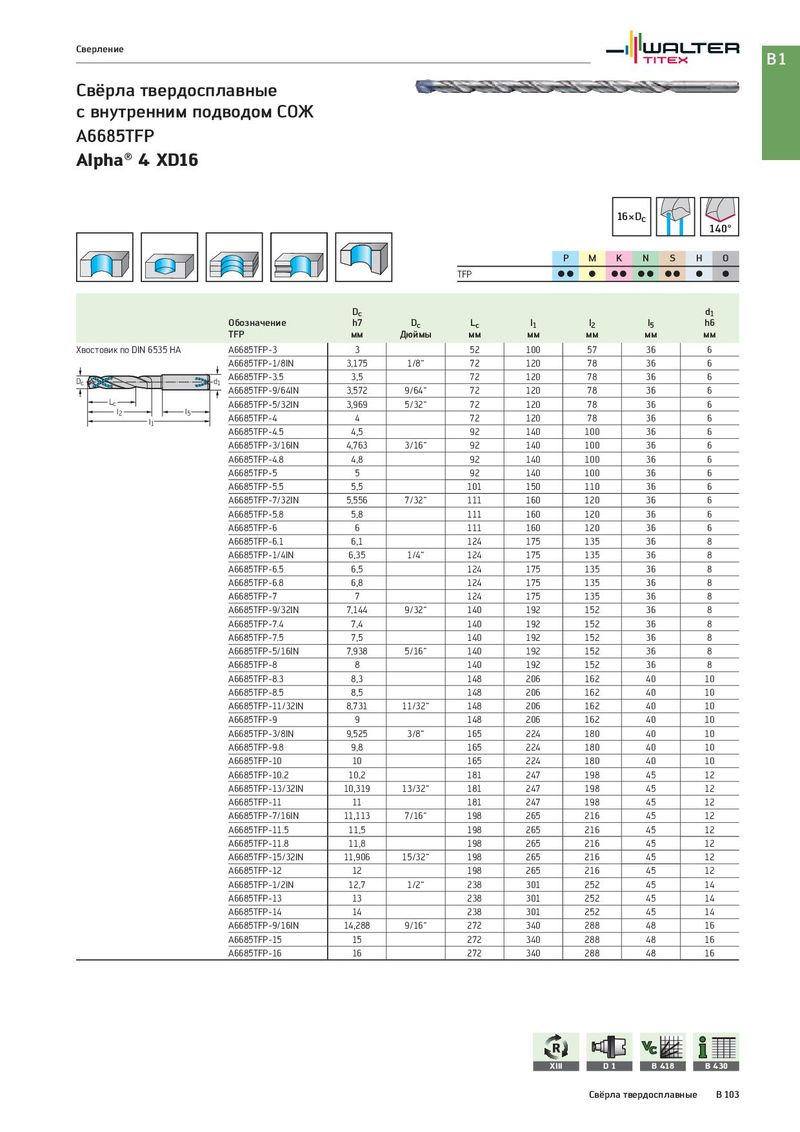

A6685TFP
Alpha® 4 XD16
| 16×Dc | 140° | ||||||
| P M | K N | S H O | |||||
| TFP | C C C | C C C C | C C C C | ||||
| Dc | d1 | ||||||
| Обозначение | h7 | Dc | Lc | l1 | l2 | l5 | h6 |
| TFP | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A6685TFP-3 | 3 | 52 | 100 | 57 | 36 | 6 | |
| A6685TFP-1/8IN | 3,175 | 1/8“ | 72 | 120 | 78 | 36 | 6 |
| d1 Dc A6685TFP-3.5 | 3,5 | 72 | 120 | 78 | 36 | 6 | |
| A6685TFP-9/64IN | 3,572 | 9/64“ | 72 | 120 | 78 | 36 | 6 |
| Lc A6685TFP-5/32IN | 3,969 | 5/32“ | 72 | 120 | 78 | 36 | 6 |
| l5 l1 l2 A6685TFP-4 | 4 | 72 | 120 | 78 | 36 | 6 | |
| A6685TFP-4.5 | 4,5 | 92 | 140 | 100 | 36 | 6 | |
| A6685TFP-3/16IN | 4,763 | 3/16“ | 92 | 140 | 100 | 36 | 6 |
| A6685TFP-4.8 | 4,8 | 92 | 140 | 100 | 36 | 6 | |
| A6685TFP-5 | 5 | 92 | 140 | 100 | 36 | 6 | |
| A6685TFP-5.5 | 5,5 | 101 | 150 | 110 | 36 | 6 | |
| A6685TFP-7/32IN | 5,556 | 7/32“ | 111 | 160 | 120 | 36 | 6 |
| A6685TFP-5.8 | 5,8 | 111 | 160 | 120 | 36 | 6 | |
| A6685TFP-6 | 6 | 111 | 160 | 120 | 36 | 6 | |
| A6685TFP-6.1 | 6,1 | 124 | 175 | 135 | 36 | 8 | |
| A6685TFP-1/4IN | 6,35 | 1/4“ | 124 | 175 | 135 | 36 | 8 |
| A6685TFP-6.5 | 6,5 | 124 | 175 | 135 | 36 | 8 | |
| A6685TFP-6.8 | 6,8 | 124 | 175 | 135 | 36 | 8 | |
| A6685TFP-7 | 7 | 124 | 175 | 135 | 36 | 8 | |
| A6685TFP-9/32IN | 7,144 | 9/32“ | 140 | 192 | 152 | 36 | 8 |
| A6685TFP-7.4 | 7,4 | 140 | 192 | 152 | 36 | 8 | |
| A6685TFP-7.5 | 7,5 | 140 | 192 | 152 | 36 | 8 | |
| A6685TFP-5/16IN | 7,938 | 5/16“ | 140 | 192 | 152 | 36 | 8 |
| A6685TFP-8 | 8 | 140 | 192 | 152 | 36 | 8 | |
| A6685TFP-8.3 | 8,3 | 148 | 206 | 162 | 40 | 10 | |
| A6685TFP-8.5 | 8,5 | 148 | 206 | 162 | 40 | 10 | |
| A6685TFP-11/32IN | 8,731 | 11/32“ | 148 | 206 | 162 | 40 | 10 |
| A6685TFP-9 | 9 | 148 | 206 | 162 | 40 | 10 | |
| A6685TFP-3/8IN | 9,525 | 3/8“ | 165 | 224 | 180 | 40 | 10 |
| A6685TFP-9.8 | 9,8 | 165 | 224 | 180 | 40 | 10 | |
| A6685TFP-10 | 10 | 165 | 224 | 180 | 40 | 10 | |
| A6685TFP-10.2 | 10,2 | 181 | 247 | 198 | 45 | 12 | |
| A6685TFP-13/32IN | 10,319 | 13/32“ | 181 | 247 | 198 | 45 | 12 |
| A6685TFP-11 | 11 | 181 | 247 | 198 | 45 | 12 | |
| A6685TFP-7/16IN | 11,113 | 7/16“ | 198 | 265 | 216 | 45 | 12 |
| A6685TFP-11.5 | 11,5 | 198 | 265 | 216 | 45 | 12 | |
| A6685TFP-11.8 | 11,8 | 198 | 265 | 216 | 45 | 12 | |
| A6685TFP-15/32IN | 11,906 | 15/32“ | 198 | 265 | 216 | 45 | 12 |
| A6685TFP-12 | 12 | 198 | 265 | 216 | 45 | 12 | |
| A6685TFP-1/2IN | 12,7 | 1/2“ | 238 | 301 | 252 | 45 | 14 |
| A6685TFP-13 | 13 | 238 | 301 | 252 | 45 | 14 | |
| A6685TFP-14 | 14 | 238 | 301 | 252 | 45 | 14 | |
| A6685TFP-9/16IN | 14,288 | 9/16“ | 272 | 340 | 288 | 48 | 16 |
| A6685TFP-15 | 15 | 272 | 340 | 288 | 48 | 16 | |
| A6685TFP-16 | 16 | 272 | 340 | 288 | 48 | 16 |
