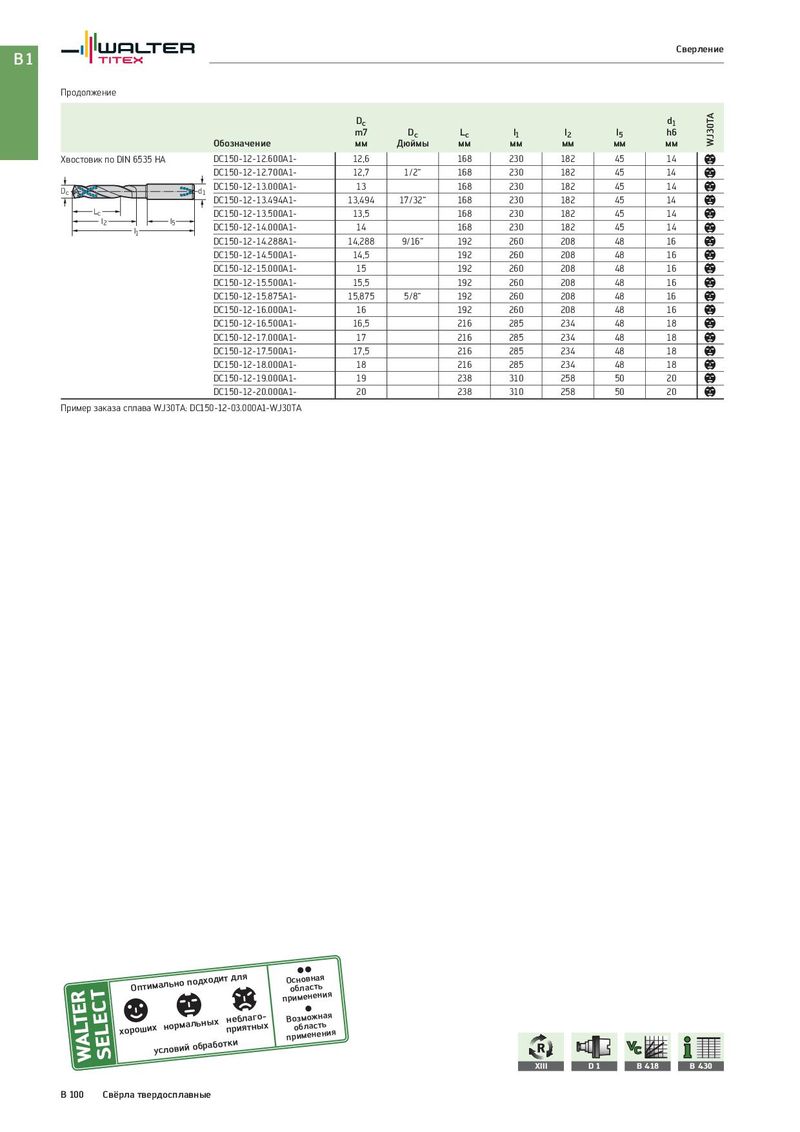

Общий каталог Walter 2017 - страница 614
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | WJ30TA | |
| Хвостовик по DIN 6535 HA | DC150-12-12.600A1- | 12,6 | 168 | 230 | 182 | 45 | 14 | b | |
| DC150-12-12.700A1- | 12,7 | 1/2“ | 168 | 230 | 182 | 45 | 14 | b | |
| d1 Dc | DC150-12-13.000A1- | 13 | 168 | 230 | 182 | 45 | 14 | b | |
| DC150-12-13.494A1- | 13,494 | 17/32“ | 168 | 230 | 182 | 45 | 14 | b | |
| Lc l | DC150-12-13.500A1- | 13,5 | 168 | 230 | 182 | 45 | 14 | b | |
| l5 l1 2 | DC150-12-14.000A1- | 14 | 168 | 230 | 182 | 45 | 14 | b | |
| DC150-12-14.288A1- | 14,288 | 9/16“ | 192 | 260 | 208 | 48 | 16 | b | |
| DC150-12-14.500A1- | 14,5 | 192 | 260 | 208 | 48 | 16 | b | ||
| DC150-12-15.000A1- | 15 | 192 | 260 | 208 | 48 | 16 | b | ||
| DC150-12-15.500A1- | 15,5 | 192 | 260 | 208 | 48 | 16 | b | ||
| DC150-12-15.875A1- | 15,875 | 5/8“ | 192 | 260 | 208 | 48 | 16 | b | |
| DC150-12-16.000A1- | 16 | 192 | 260 | 208 | 48 | 16 | b | ||
| DC150-12-16.500A1- | 16,5 | 216 | 285 | 234 | 48 | 18 | b | ||
| DC150-12-17.000A1- | 17 | 216 | 285 | 234 | 48 | 18 | b | ||
| DC150-12-17.500A1- | 17,5 | 216 | 285 | 234 | 48 | 18 | b | ||
| DC150-12-18.000A1- | 18 | 216 | 285 | 234 | 48 | 18 | b | ||
| DC150-12-19.000A1- | 19 | 238 | 310 | 258 | 50 | 20 | b | ||
| DC150-12-20.000A1- | 20 | 238 | 310 | 258 | 50 | 20 | b |
Пример заказа сплава WJ30TA: DC150-12-03.000A1-WJ30TA
Основная Оптимально подходит для область применения неблаго- Возможная
