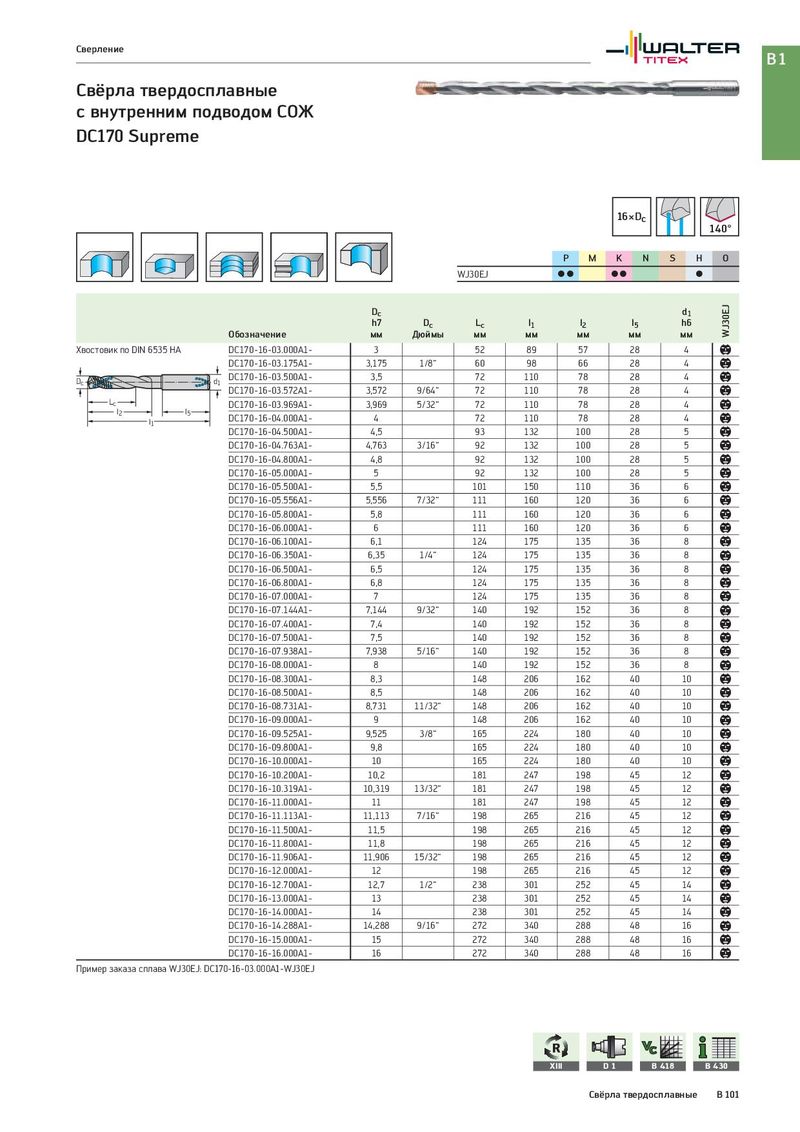

Общий каталог Walter 2017 - страница 615
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
DC170 Supreme
| 16×Dc | 140° | |||||||
| P M | K N | S | H O | |||||
| WJ30EJ | C C | C C | C | |||||
| Dc h7 | Dc | Lc | l1 | l2 | l5 | d1 h6 | 30EJ | |
| Обозначение | мм | Дюймы | мм | мм | мм | мм | мм | WJ |
| Хвостовик по DIN 6535 HA DC170-16-03.000A1- | 3 | 52 | 89 | 57 | 28 | 4 | b | |
| DC170-16-03.175A1- | 3,175 | 1/8“ | 60 | 98 | 66 | 28 | 4 | b |
| d1 Dc DC170-16-03.500A1- | 3,5 | 72 | 110 | 78 | 28 | 4 | b | |
| DC170-16-03.572A1- | 3,572 | 9/64“ | 72 | 110 | 78 | 28 | 4 | b |
| Lc DC170-16-03.969A1- | 3,969 | 5/32“ | 72 | 110 | 78 | 28 | 4 | b |
| l5 l1 l2 DC170-16-04.000A1- | 4 | 72 | 110 | 78 | 28 | 4 | b | |
| DC170-16-04.500A1- | 4,5 | 93 | 132 | 100 | 28 | 5 | b | |
| DC170-16-04.763A1- | 4,763 | 3/16“ | 92 | 132 | 100 | 28 | 5 | b |
| DC170-16-04.800A1- | 4,8 | 92 | 132 | 100 | 28 | 5 | b | |
| DC170-16-05.000A1- | 5 | 92 | 132 | 100 | 28 | 5 | b | |
| DC170-16-05.500A1- | 5,5 | 101 | 150 | 110 | 36 | 6 | b | |
| DC170-16-05.556A1- | 5,556 | 7/32“ | 111 | 160 | 120 | 36 | 6 | b |
| DC170-16-05.800A1- | 5,8 | 111 | 160 | 120 | 36 | 6 | b | |
| DC170-16-06.000A1- | 6 | 111 | 160 | 120 | 36 | 6 | b | |
| DC170-16-06.100A1- | 6,1 | 124 | 175 | 135 | 36 | 8 | b | |
| DC170-16-06.350A1- | 6,35 | 1/4“ | 124 | 175 | 135 | 36 | 8 | b |
| DC170-16-06.500A1- | 6,5 | 124 | 175 | 135 | 36 | 8 | b | |
| DC170-16-06.800A1- | 6,8 | 124 | 175 | 135 | 36 | 8 | b | |
| DC170-16-07.000A1- | 7 | 124 | 175 | 135 | 36 | 8 | b | |
| DC170-16-07.144A1- | 7,144 | 9/32“ | 140 | 192 | 152 | 36 | 8 | b |
| DC170-16-07.400A1- | 7,4 | 140 | 192 | 152 | 36 | 8 | b | |
| DC170-16-07.500A1- | 7,5 | 140 | 192 | 152 | 36 | 8 | b | |
| DC170-16-07.938A1- | 7,938 | 5/16“ | 140 | 192 | 152 | 36 | 8 | b |
| DC170-16-08.000A1- | 8 | 140 | 192 | 152 | 36 | 8 | b | |
| DC170-16-08.300A1- | 8,3 | 148 | 206 | 162 | 40 | 10 | b | |
| DC170-16-08.500A1- | 8,5 | 148 | 206 | 162 | 40 | 10 | b | |
| DC170-16-08.731A1- | 8,731 | 11/32“ | 148 | 206 | 162 | 40 | 10 | b |
| DC170-16-09.000A1- | 9 | 148 | 206 | 162 | 40 | 10 | b | |
| DC170-16-09.525A1- | 9,525 | 3/8“ | 165 | 224 | 180 | 40 | 10 | b |
| DC170-16-09.800A1- | 9,8 | 165 | 224 | 180 | 40 | 10 | b | |
| DC170-16-10.000A1- | 10 | 165 | 224 | 180 | 40 | 10 | b | |
| DC170-16-10.200A1- | 10,2 | 181 | 247 | 198 | 45 | 12 | b | |
| DC170-16-10.319A1- | 10,319 | 13/32“ | 181 | 247 | 198 | 45 | 12 | b |
| DC170-16-11.000A1- | 11 | 181 | 247 | 198 | 45 | 12 | b | |
| DC170-16-11.113A1- | 11,113 | 7/16“ | 198 | 265 | 216 | 45 | 12 | b |
| DC170-16-11.500A1- | 11,5 | 198 | 265 | 216 | 45 | 12 | b | |
| DC170-16-11.800A1- | 11,8 | 198 | 265 | 216 | 45 | 12 | b | |
| DC170-16-11906A1- | 11906 | 15/32“ | 198 | 265 | 216 | 45 | 12 | b |
| . DC170-16-12.000A1- | , 12 | 198 | 265 | 216 | 45 | 12 | b | |
| DC170-16-12.700A1- | 12,7 | 1/2“ | 238 | 301 | 252 | 45 | 14 | b |
| DC170-16-13.000A1- | 13 | 238 | 301 | 252 | 45 | 14 | b | |
| DC170-16-14.000A1- | 14 | 238 | 301 | 252 | 45 | 14 | b | |
| DC170-16-14.288A1- | 14,288 | 9/16“ | 272 | 340 | 288 | 48 | 16 | b |
| DC170-16-15.000A1- | 15 | 272 | 340 | 288 | 48 | 16 | b | |
| DC170-16-16.000A1- | 16 | 272 | 340 | 288 | 48 | 16 | b |
Пример заказа сплава WJ30EJ: DC170-16-03.000A1-WJ30EJ
