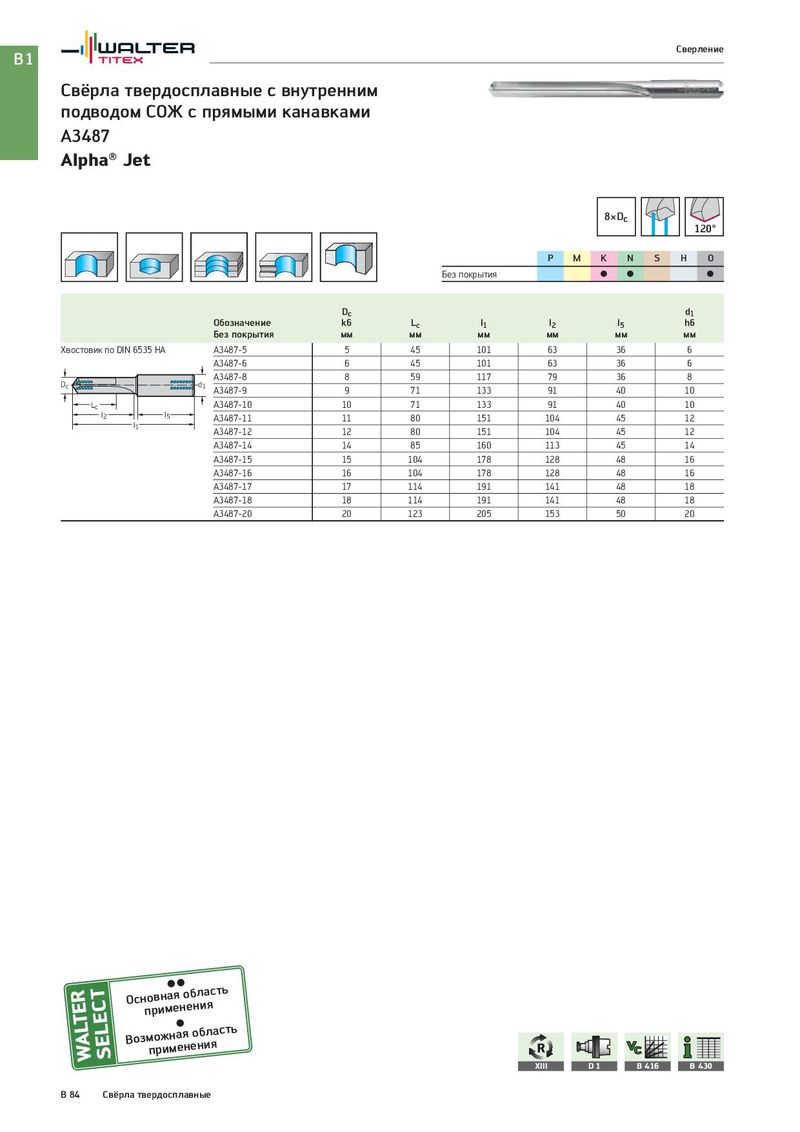

Общий каталог Walter 2017 - страница 598
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
Свёрла твердосплавные с внутренним
подводом СОЖ с прямыми канавками
A3487
Alpha® Jet
8×Dc
120°
| P | M | K | N | S | H | O | |
| Без покрытия | C | C | C |
Dc d1
| Обозначение | k6 | L | l | l | l | h6 |
| c | 1 | 2 | 5 | |||
| Без покрытия | мм | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A3487-5 | 5 | 45 | 101 | 63 | 36 | 6 |
| A3487-6 | 6 | 45 | 101 | 63 | 36 | 6 |
| A3487-8 | 8 | 59 | 117 | 79 | 36 | 8 |
Dc d1
| A3487-9 | 9 | 71 | 133 | 91 | 40 | 10 | |
| L | A3487-10 | 10 | 71 | 133 | 91 | 40 | 10 |
c
l2 l5 A3487-11 11 80 151 104 45 12
l1
| A3487-12 | 12 | 80 | 151 | 104 | 45 | 12 |
| A3487-14 | 14 | 85 | 160 | 113 | 45 | 14 |
| A3487-15 | 15 | 104 | 178 | 128 | 48 | 16 |
| A3487-16 | 16 | 104 | 178 | 128 | 48 | 16 |
| A3487-17 | 17 | 114 | 191 | 141 | 48 | 18 |
| A3487-18 | 18 | 114 | 191 | 141 | 48 | 18 |
| A3487-20 | 20 | 123 | 205 | 153 | 50 | 20 |
