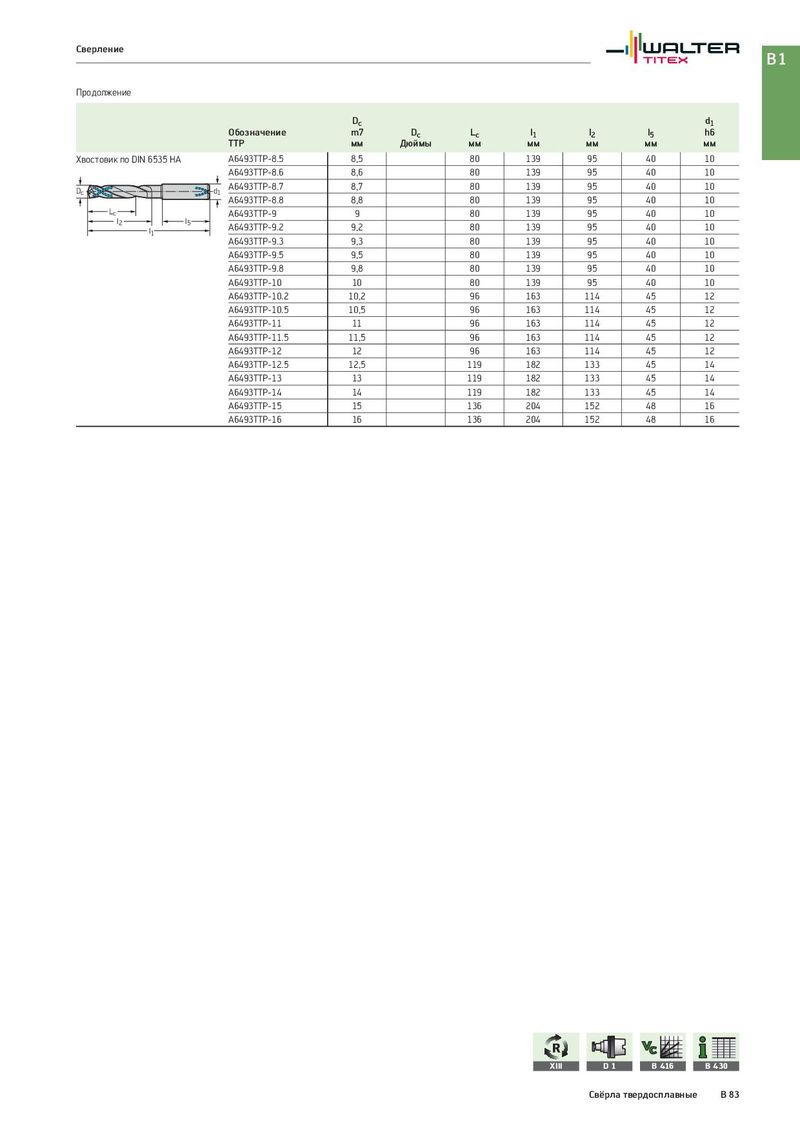

Общий каталог Walter 2017 - страница 597
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
D d c 1
| Обозначение | m7 | Dc | Lc | l1 | l2 | l5 | h6 | |
| TTP | мм | Дюймы | мм | мм | мм | мм | мм | |
| Хвостовик по DIN 6535 HA | A6493TTP-8.5 | 8,5 | 80 | 139 | 95 | 40 | 10 | |
| A6493TTP-8.6 | 8,6 | 80 | 139 | 95 | 40 | 10 | ||
| A6493TTP-8.7 | 8,7 | 80 | 139 | 95 | 40 | 10 |
Dc d1
| A6493TTP-8.8 | 8,8 | 80 | 139 | 95 | 40 | 10 | |
| Lc | A6493TTP-9 | 9 | 80 | 139 | 95 | 40 | 10 |
l2 l5
A6493TTP-9.2 9,2 80 139 95 40 10
l1
| A6493TTP-9.3 | 9,3 | 80 | 139 | 95 | 40 | 10 |
| A6493TTP-9.5 | 9,5 | 80 | 139 | 95 | 40 | 10 |
| A6493TTP-9.8 | 9,8 | 80 | 139 | 95 | 40 | 10 |
| A6493TTP-10 | 10 | 80 | 139 | 95 | 40 | 10 |
| A6493TTP-10.2 | 10,2 | 96 | 163 | 114 | 45 | 12 |
| A6493TTP-10.5 | 10,5 | 96 | 163 | 114 | 45 | 12 |
| A6493TTP-11 | 11 | 96 | 163 | 114 | 45 | 12 |
| A6493TTP-11.5 | 11,5 | 96 | 163 | 114 | 45 | 12 |
| A6493TTP-12 | 12 | 96 | 163 | 114 | 45 | 12 |
| A6493TTP-12.5 | 12,5 | 119 | 182 | 133 | 45 | 14 |
| A6493TTP-13 | 13 | 119 | 182 | 133 | 45 | 14 |
| A6493TTP-14 | 14 | 119 | 182 | 133 | 45 | 14 |
| A6493TTP-15 | 15 | 136 | 204 | 152 | 48 | 16 |
| A6493TTP-16 | 16 | 136 | 204 | 152 | 48 | 16 |
