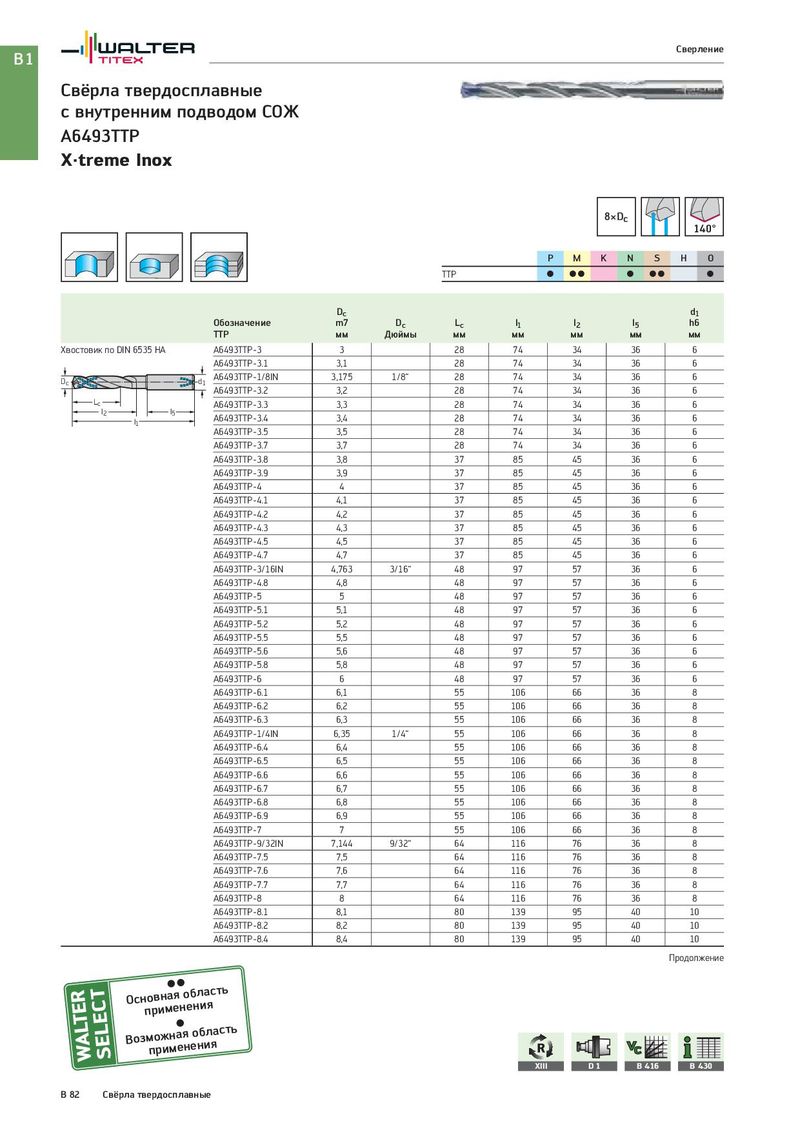

с внутренним подводом СОЖ
A6493TTP
X·treme Inox
8×Dc
140°
| P | M | K | N | S | H | O | |
| TTP | C | C C | C | C C | C |
Dc d1
| Обозначение | m7 | D | L | l | l | l | h6 |
| c | c | 1 | 2 | 5 | |||
| TTP | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A6493TTP-3 | 3 | 28 | 74 | 34 | 36 | 6 | |
| A6493TTP-3.1 | 3,1 | 28 | 74 | 34 | 36 | 6 | |
| A6493TTP-1/8IN | 3,175 | 1/8“ | 28 | 74 | 34 | 36 | 6 |
Dc d1
| A6493TTP-3.2 | 3,2 | 28 | 74 | 34 | 36 | 6 | |
| Lc | A6493TTP-3.3 | 3,3 | 28 | 74 | 34 | 36 | 6 |
l2 l5
A6493TTP-3.4 3,4 28 74 34 36 6
l1
| A6493TTP-3.5 | 3,5 | 28 | 74 | 34 | 36 | 6 |
| A6493TTP-3.7 | 3,7 | 28 | 74 | 34 | 36 | 6 |
| A6493TTP-3.8 | 3,8 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-3.9 | 3,9 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-4 | 4 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-4.1 | 4,1 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-4.2 | 4,2 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-4.3 | 4,3 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-4.5 | 4,5 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-4.7 | 4,7 | 37 | 85 | 45 | 36 | 6 |
| A6493TTP-3/16IN | 4,763 | 3/16“ 48 | 97 | 57 | 36 | 6 |
| A6493TTP-4.8 | 4,8 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-5 | 5 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-5.1 | 5,1 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-5.2 | 5,2 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-5.5 | 5,5 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-5.6 | 5,6 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-5.8 | 5,8 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-6 | 6 | 48 | 97 | 57 | 36 | 6 |
| A6493TTP-6.1 | 6,1 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.2 | 6,2 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.3 | 6,3 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-1/4IN | 6,35 | 1/4“ 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.4 | 6,4 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.5 | 6,5 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.6 | 6,6 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.7 | 6,7 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.8 | 6,8 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-6.9 | 6,9 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-7 | 7 | 55 | 106 | 66 | 36 | 8 |
| A6493TTP-9/32IN | 7,144 | 9/32“ 64 | 116 | 76 | 36 | 8 |
| A6493TTP-7.5 | 7,5 | 64 | 116 | 76 | 36 | 8 |
| A6493TTP-7.6 | 7,6 | 64 | 116 | 76 | 36 | 8 |
| A6493TTP-7.7 | 7,7 | 64 | 116 | 76 | 36 | 8 |
| A6493TTP-8 | 8 | 64 | 116 | 76 | 36 | 8 |
| A6493TTP-8.1 | 8,1 | 80 | 139 | 95 | 40 | 10 |
| A6493TTP-8.2 | 8,2 | 80 | 139 | 95 | 40 | 10 |
| A6493TTP-8.4 | 8,4 | 80 | 139 | 95 | 40 | 10 |
Продолжение
