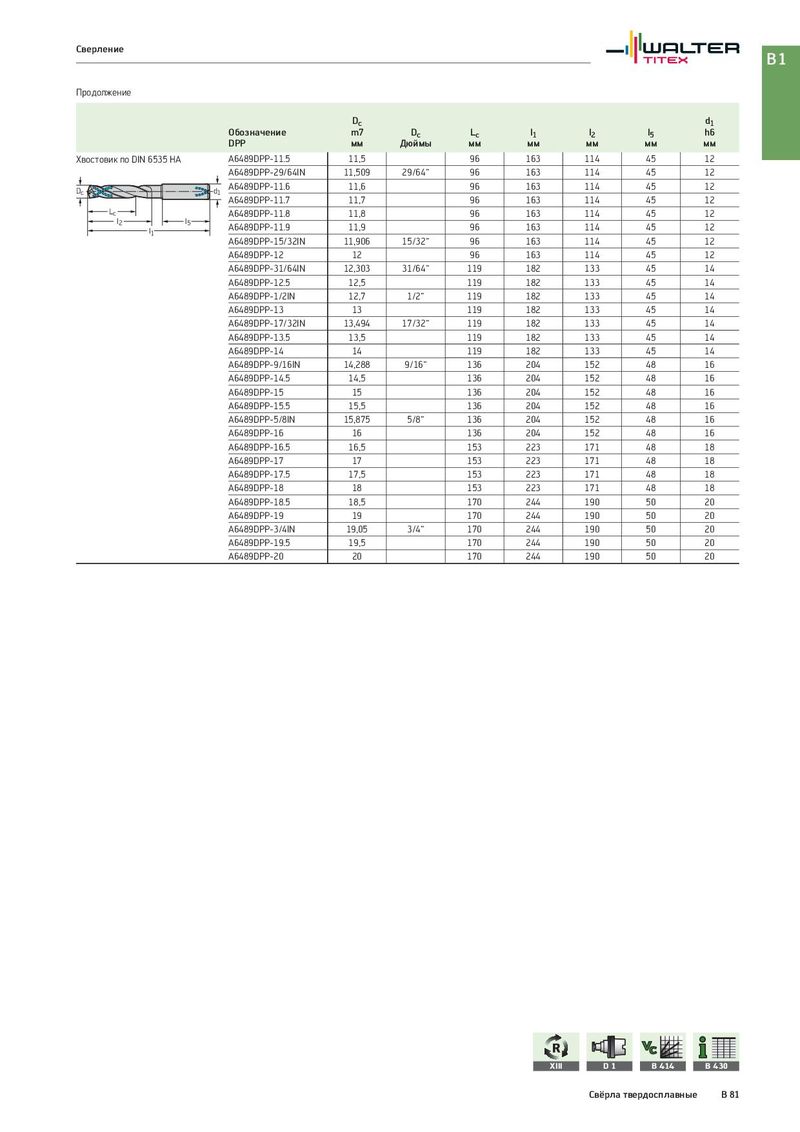

Общий каталог Walter 2017 - страница 595
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
D d c 1
| Обозначение | m7 | Dc | Lc | l1 | l2 | l5 | h6 | |
| DPP | мм | Дюймы | мм | мм | мм | мм | мм | |
| Хвостовик по DIN 6535 HA | A6489DPP-11.5 | 11,5 | 96 | 163 | 114 | 45 | 12 | |
| A6489DPP-29/64IN | 11,509 | 29/64“ | 96 | 163 | 114 | 45 | 12 | |
| A6489DPP-11.6 | 11,6 | 96 | 163 | 114 | 45 | 12 |
Dc d1
| A6489DPP-11.7 | 11,7 | 96 | 163 | 114 | 45 | 12 | |
| Lc | A6489DPP-11.8 | 11,8 | 96 | 163 | 114 | 45 | 12 |
l2 l5
A6489DPP-11.9 11,9 96 163 114 45 12
l1
| A6489DPP-15/32IN | 11,906 | 15/32“ | 96 | 163 | 114 | 45 | 12 |
| A6489DPP-12 | 12 | 96 | 163 | 114 | 45 | 12 | |
| A6489DPP-31/64IN | 12,303 | 31/64“ | 119 | 182 | 133 | 45 | 14 |
| A6489DPP-12.5 | 12,5 | 119 | 182 | 133 | 45 | 14 | |
| A6489DPP-1/2IN | 12,7 | 1/2“ | 119 | 182 | 133 | 45 | 14 |
| A6489DPP-13 | 13 | 119 | 182 | 133 | 45 | 14 | |
| A6489DPP-17/32IN | 13,494 | 17/32“ | 119 | 182 | 133 | 45 | 14 |
| A6489DPP-13.5 | 13,5 | 119 | 182 | 133 | 45 | 14 | |
| A6489DPP-14 | 14 | 119 | 182 | 133 | 45 | 14 | |
| A6489DPP-9/16IN | 14,288 | 9/16“ | 136 | 204 | 152 | 48 | 16 |
| A6489DPP-14.5 | 14,5 | 136 | 204 | 152 | 48 | 16 | |
| A6489DPP-15 | 15 | 136 | 204 | 152 | 48 | 16 | |
| A6489DPP-15.5 | 15,5 | 136 | 204 | 152 | 48 | 16 | |
| A6489DPP-5/8IN | 15,875 | 5/8“ | 136 | 204 | 152 | 48 | 16 |
| A6489DPP-16 | 16 | 136 | 204 | 152 | 48 | 16 | |
| A6489DPP-16.5 | 16,5 | 153 | 223 | 171 | 48 | 18 | |
| A6489DPP-17 | 17 | 153 | 223 | 171 | 48 | 18 | |
| A6489DPP-17.5 | 17,5 | 153 | 223 | 171 | 48 | 18 | |
| A6489DPP-18 | 18 | 153 | 223 | 171 | 48 | 18 | |
| A6489DPP-18.5 | 18,5 | 170 | 244 | 190 | 50 | 20 | |
| A6489DPP-19 | 19 | 170 | 244 | 190 | 50 | 20 | |
| A6489DPP-3/4IN | 19,05 | 3/4“ | 170 | 244 | 190 | 50 | 20 |
| A6489DPP-19.5 | 19,5 | 170 | 244 | 190 | 50 | 20 | |
| A6489DPP-20 | 20 | 170 | 244 | 190 | 50 | 20 |
